12.(2025·无锡锡山区期末)如图所示,小华同学用激光笔照射水面,在水槽壁上出现两个红点A和B.
(1)若保持入射点O的位置不变,欲使A点下移至$A_1$,应使入射光线MO绕着点O沿(填“顺”或“逆”)时针方向转动,同时观察到另一亮点B会移动到点(填“$B_1$”或“$B_2$”)处.
(2)若保持入射光线不变,欲使B点下移至$B_2$点,应使水面(填“上升”“下降”或“不变”).

(1)顺 $B_1$ (2)上升
【点拨】(1)当光从空气斜射到水面时,同时会发生反射和折射现象,反射角等于入射角,折射角小于入射角,如答图甲所示.现保持入射点O的位置不变,欲使光点A下移至$A_1$处,则反射光线偏离法线,反射角增大,根据反射角等于入射角,则入射角也需增大,故使入射光线绕着O点沿顺时针方向转动.同时,入射角增大,折射角也会相应增大,因此,会观察到另一亮点B点会移动到点$B_1$处.

(2)在水面变化过程中,由于入射光线不变,即入射角不变,则折射角也不发生改变,因此过$B_2$点作OB的平行线即为光点下移的折射光线,如答图乙所示.显然入射光线不变,欲使B点下移至$B_2$点,水面需上升.

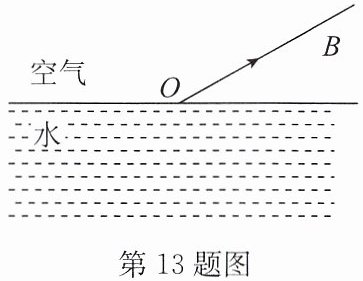

13.如图所示，OB为折射光线，请大致画出入射光线和对应的反射光线. 第13题图

如答图所示

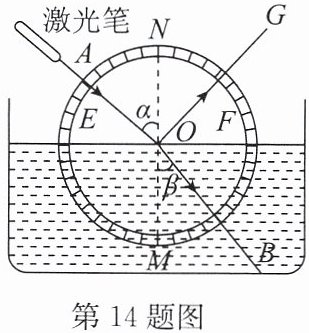

14.如图所示是小宇“探究光的反射与折射规律”的实验装置.通过多次实验得到如表数据.

(1)多次实验表明:在光的反射过程中,反射角(填“大于”“小于”或“等于”)入射角.
(2)当光从空气斜射入水中时,折射角(填“大于”“小于”或“等于”)入射角,当光从空气垂直射入水中时,折射角等于°.
(3)小宇让一束光沿着图中BO方向射向水面时,当入射光线以22°的入射角从水中射入空气时,折射角等于;这表明:光的折射现象中,光路是的.
(4)若将光屏绕直径NOM向后折转,则在光屏上(填选项字母).
A. 只能看到反射光线
B. 只能看到折射光线
C. 同时看到反射光线和折射光线
D. 反射光线和折射光线均看不到

(5)小宇接着又完成了光从空气斜射进玻璃和从玻璃斜射入空气的实验,他这样进行多次实验的目的是.

(1)等于 (2)小于 0 (3)30° 可逆 (4)D (5)避免偶然性,使实验结论更具有普遍性
