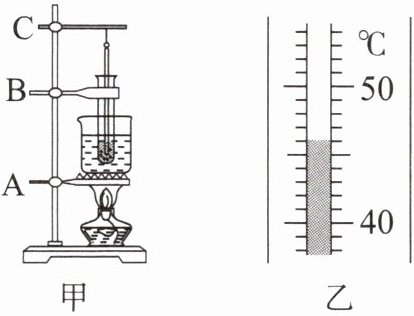

例3 图甲是探究固体熔化时温度的变化规律的实验装置。

(1)组装器材时应先固定图甲中的部件（选填“A”“B”或“C”），并按照（选填“从下往上”或“从上往下”）的顺序组装。
(2)把陶土网垫在烧杯下，并将试管放在水中加热，是为了使固体粉末受热（选填“均匀”或“不均匀”）。
(3)将温度计插入试管中时，温度计的玻璃泡要全部插入固体粉末中，不要碰到试管底或。若组装器材时，温度计的玻璃泡碰到了试管底部，应将图甲中的（选填“A 向上”“B 向下”或“C 向上”）调整。若某时刻温度计的示数如图乙所示，则此时温度计的示数为℃。

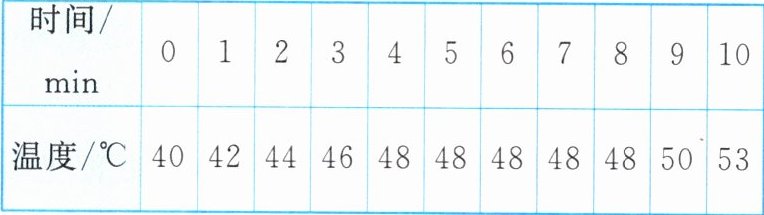

(4)下表是实验中记录的数据。

根据表中数据可知，该物质在熔化过程中吸收热量，温度。

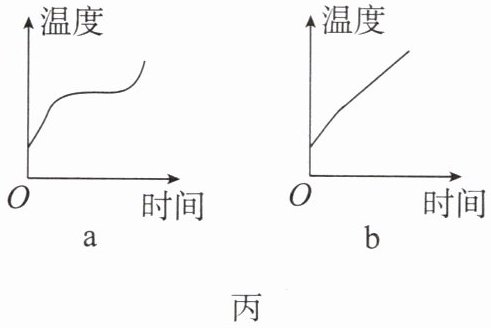

(5)能反映上述固体熔化时温度变化规律的是图丙中的（选填“a”或“b”）。

丙

解：
(1) A；从下往上
(2) 均匀
(3) 试管壁；C 向上；46
(4) 不变
(5) a

【分析】
组装固体熔化实验器材时，需遵循酒精灯外焰加热的原则，先确定下方铁圈高度，再按从下往上顺序组装；水浴加热可使固体受热均匀；温度计使用需注意玻璃泡不碰容器底和壁，读数要准确；晶体熔化吸热但温度不变，对应图像有温度不变的阶段，据此分析各问题。
【解析】
(1) 酒精灯需用外焰加热，因此先固定图甲中A（铁圈）的高度，再按照从下往上的顺序组装器材，保证各部件位置适配加热要求。
(2) 水浴法加热时，水的温度均匀，能使固体粉末均匀受热，避免局部温度过高影响实验。
(3) 温度计使用时，玻璃泡要全部插入固体粉末，不能碰到试管底或试管壁；若玻璃泡碰试管底，需向上调整温度计对应的C部件；温度计分度值为1℃，示数为46℃。
(4) 由实验数据可知，该物质熔化时吸收热量，温度保持不变，符合晶体熔化特点。
(5) 晶体熔化图像有一段温度不变的水平段，因此对应图丙中的a，b为非晶体熔化图像。
【答案】
(1) A；从下往上 (2) 均匀 (3) 试管壁；C 向上；46 (4) 不变 (5) a
【知识点】
固体熔化实验、温度计使用、晶体熔化规律
【点评】
本题为热学基础实验题，考查固体熔化实验的操作规范、温度计使用及晶体熔化特点，涵盖实验核心知识点，难度适中，需学生掌握实验基本原理。
【难度系数】
0.5

学习任务四 熔点和凝固点
1.晶体
(1)晶体有固定的熔化温度(熔点)，例如冰、海波、各种金属等。
(2)晶体熔化的条件:温度达到，持续。
(3)同一种物质，熔点和凝固点。
晶体的熔化、凝固图像如图所示。

解：
(2) 熔点；吸热
(3) 相同

【分析】
本题考查晶体熔化和凝固的基础概念，解题时需牢记晶体熔化的条件、同一种物质熔点与凝固点的关系，回忆课本中晶体的相关定义即可完成解答。
【解析】
(2)晶体熔化需要满足两个条件：一是温度达到自身的熔点，二是需要持续吸热，二者缺一不可；
(3)同一种晶体的熔点和凝固点是相同的，例如冰的熔点为0℃，水的凝固点也为0℃。
【答案】
(2) 熔点；吸热 (3) 相同
【知识点】
晶体熔化条件；熔点与凝固点的关系
【点评】
本题属于基础概念题，侧重考查对晶体相关核心知识点的记忆，难度较低，是热学部分的常考基础内容。
【难度系数】
0.9
