7.随着科技的发展,家用电器种类越来越多,家庭用电安全也越来越受到人们的重视。从家庭电路和安全用电角度来看,下列说法正确的是()
A.为了防止发生触电事故,使用测电笔时手不能接触任何金属部分
B.手机充电器可以长期插在插座上
C.用电器开关的两个触点导线相连时,会造成保险丝熔断或空气开关跳闸
D.卫生间应该安装带有防水盖的多功能插座
A.为了防止发生触电事故,使用测电笔时手不能接触任何金属部分
B.手机充电器可以长期插在插座上
C.用电器开关的两个触点导线相连时,会造成保险丝熔断或空气开关跳闸
D.卫生间应该安装带有防水盖的多功能插座
答案
D
解析
【分析】
本题考查家庭电路与安全用电的常识，需结合测电笔使用、充电器安全、开关作用、插座防水等知识点，逐一分析每个选项的正误，最终选出正确答案。
【解析】
A选项：使用测电笔时，手必须接触测电笔尾部的金属体，才能形成回路使氖管发光，若手不接触任何金属部分，测电笔无法正常工作，不能判断火线，因此A错误。
B选项：手机充电器长期插在插座上，即使不使用也会处于待机状态，消耗电能，且可能因持续发热引发安全隐患，因此不能长期插在插座上，B错误。
C选项：用电器开关的两个触点导线相连，仅相当于开关始终闭合，用电器会持续工作，但不会造成短路，不会导致保险丝熔断或空气开关跳闸，C错误。
D选项：卫生间潮湿，水是导体，安装带有防水盖的多功能插座可防止水溅入插座引发触电或短路事故，符合安全用电要求，D正确。
【答案】
D
【知识点】
家庭电路安全用电；测电笔使用；插座安全
【点评】
本题为贴近生活的基础安全用电常识题，考查学生对家庭电路常见安全问题的理解，难度不大，需牢记安全用电的基本规则。
【难度系数】
0.6
本题考查家庭电路与安全用电的常识，需结合测电笔使用、充电器安全、开关作用、插座防水等知识点，逐一分析每个选项的正误，最终选出正确答案。
【解析】
A选项：使用测电笔时，手必须接触测电笔尾部的金属体，才能形成回路使氖管发光，若手不接触任何金属部分，测电笔无法正常工作，不能判断火线，因此A错误。
B选项：手机充电器长期插在插座上，即使不使用也会处于待机状态，消耗电能，且可能因持续发热引发安全隐患，因此不能长期插在插座上，B错误。
C选项：用电器开关的两个触点导线相连，仅相当于开关始终闭合，用电器会持续工作，但不会造成短路，不会导致保险丝熔断或空气开关跳闸，C错误。
D选项：卫生间潮湿，水是导体，安装带有防水盖的多功能插座可防止水溅入插座引发触电或短路事故，符合安全用电要求，D正确。
【答案】
D
【知识点】
家庭电路安全用电；测电笔使用；插座安全
【点评】
本题为贴近生活的基础安全用电常识题，考查学生对家庭电路常见安全问题的理解，难度不大，需牢记安全用电的基本规则。
【难度系数】
0.6

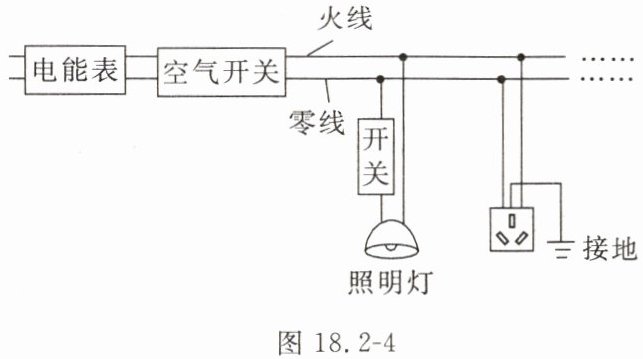

8. 图18.2-4为某同学家部分家庭电路的示意图。他家正在使用电饭煲，饭煮熟后，他将电饭煲插头从插座中拔出，再将功率为1 kW的电热水壶的插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是
（）
A.照明灯的开关接在零线与灯泡之间
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插座短路
（）
A.照明灯的开关接在零线与灯泡之间
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插座短路
答案
C
解析
【分析】首先明确家庭电路中空气开关跳闸的核心原因是电路电流过大，而电流过大的两种常见原因是短路或用电器总功率过大。结合题目场景：电饭煲换成1kW的电热水壶后，其他用电器仍正常工作，说明总功率没有超出电路承载范围；再逐一分析选项：A选项是照明灯的错误接线，仅存在安全隐患，不会导致电流过大跳闸；D选项若插座短路，未插入插头时电路就会短路，与题目“插入插头闭合开关才跳闸”矛盾；只有C选项，电热水壶内部短路，闭合开关后会造成火线与零线直接连通，引发短路，导致电流骤增使空气开关跳闸。
【解析】家庭电路中空气开关跳闸的原因是电路电流过大，电流过大的原因是短路或用电器总功率过大，据此分析各选项：
1. 选项A：照明灯开关接在零线与灯泡之间，属于错误接线，仅存在触电隐患，不会造成电路电流过大，不会使空气开关跳闸，故A错误。
2. 选项B：其他用电器仍正常工作，说明总功率未超过电路允许的最大值（若总功率过大，之前使用电饭煲时空气开关可能已跳闸），故B错误。
3. 选项C：电热水壶内部电路短路，闭合开关后，火线与零线直接连通，发生短路故障，电路电流急剧增大，导致空气开关跳闸，符合题意，故C正确。
4. 选项D：若接入电热水壶的插座短路，不插入插头时电路就会短路，空气开关就会跳闸，与题目描述不符，故D错误。
【答案】C
【知识点】家庭电路故障分析、空气开关跳闸原因、家庭电路连接
【点评】本题结合家庭电路实际场景，考查对空气开关跳闸原因的理解，需要准确区分短路和总功率过大两种故障，结合题目细节逐一分析选项，难度适中。
【难度系数】0.5
【解析】家庭电路中空气开关跳闸的原因是电路电流过大，电流过大的原因是短路或用电器总功率过大，据此分析各选项：
1. 选项A：照明灯开关接在零线与灯泡之间，属于错误接线，仅存在触电隐患，不会造成电路电流过大，不会使空气开关跳闸，故A错误。
2. 选项B：其他用电器仍正常工作，说明总功率未超过电路允许的最大值（若总功率过大，之前使用电饭煲时空气开关可能已跳闸），故B错误。
3. 选项C：电热水壶内部电路短路，闭合开关后，火线与零线直接连通，发生短路故障，电路电流急剧增大，导致空气开关跳闸，符合题意，故C正确。
4. 选项D：若接入电热水壶的插座短路，不插入插头时电路就会短路，空气开关就会跳闸，与题目描述不符，故D错误。
【答案】C
【知识点】家庭电路故障分析、空气开关跳闸原因、家庭电路连接
【点评】本题结合家庭电路实际场景，考查对空气开关跳闸原因的理解，需要准确区分短路和总功率过大两种故障，结合题目细节逐一分析选项，难度适中。
【难度系数】0.5
9.如图18.2-5所示，连接灯泡的导线某处绝缘层破损且零线与火线相碰，这时灯泡将(
)
A.烧坏
B.变得更亮
C.正常发光
D.不能发光
)A.烧坏
B.变得更亮
C.正常发光
D.不能发光
答案
D
解析
【分析】要解决这个问题，需先理解家庭电路中火线、零线的作用，以及短路的特点：当火线与零线直接连通时，会形成电源短路，电流会优先走电阻极小的短路路径，不会经过被短路的用电器。据此分析灯泡的工作状态，再判断选项。
【解析】当导线绝缘层破损后，火线与零线相碰，此时发生电源短路，电流会绕过灯泡，通过短路的导线直接形成回路，灯泡所在支路被短路，没有电流流过灯泡，因此灯泡无法发光。
选项A：灯泡烧坏需要有电流通过且功率过大，但此时灯泡无电流，不会烧坏；
选项B：灯泡变亮需要电流增大，此处灯泡无电流，不会变亮；
选项C：正常发光需要有额定电流通过灯泡，此处无电流，无法正常发光；
选项D：灯泡中无电流，不能发光，符合分析结果。
【答案】D
【知识点】家庭电路短路、电路短路状态
【点评】本题考察家庭电路短路对用电器的影响，属于基础电路知识的应用，核心是理解短路时电流的路径特点，难度较低。
【难度系数】0.5
【解析】当导线绝缘层破损后，火线与零线相碰，此时发生电源短路，电流会绕过灯泡，通过短路的导线直接形成回路，灯泡所在支路被短路，没有电流流过灯泡，因此灯泡无法发光。
选项A：灯泡烧坏需要有电流通过且功率过大，但此时灯泡无电流，不会烧坏；
选项B：灯泡变亮需要电流增大，此处灯泡无电流，不会变亮；
选项C：正常发光需要有额定电流通过灯泡，此处无电流，无法正常发光；
选项D：灯泡中无电流，不能发光，符合分析结果。
【答案】D
【知识点】家庭电路短路、电路短路状态
【点评】本题考察家庭电路短路对用电器的影响，属于基础电路知识的应用，核心是理解短路时电流的路径特点，难度较低。
【难度系数】0.5

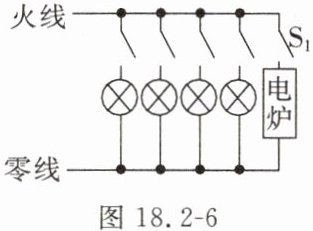

10.在图18.2-6所示的家庭电路中，先闭合开关S₁，让电炉正常工作，然后依次闭合灯泡开关。下列说法正确的是()
A.接入电路的总电阻变大
B.通过火线和零线的电流变大
C.通过各用电器的电流一定相等
D.电炉的功率比灯泡的功率大，所以电炉两端的电压更高
A.接入电路的总电阻变大
B.通过火线和零线的电流变大
C.通过各用电器的电流一定相等
D.电炉的功率比灯泡的功率大，所以电炉两端的电压更高
答案
B
解析
【分析】本题考查家庭电路的特点及并联电路的规律，解题思路：首先明确家庭电路中各用电器为并联连接，并联电路的核心规律是：各支路电压相等（等于电源电压），总电阻随并联用电器增多而减小，总电流等于各支路电流之和；再结合各选项逐一分析，判断对错。
【解析】家庭电路中，各用电器并联，电源电压恒为220V。
选项A：并联电路中，并联的用电器越多，总电阻越小，因此依次闭合灯泡开关时，接入电路的总电阻变小，A错误；
选项B：火线和零线的电流为电路总电流，等于各支路电流之和。闭合灯泡开关后，支路数量增加，总电流变大，因此通过火线和零线的电流变大，B正确；
选项C：各用电器额定功率不同，根据$I=\frac{P}{U}$（$U=220V$），功率不同则电流不同，通过各用电器的电流不一定相等，C错误；
选项D：并联电路各支路两端电压相等，都等于电源电压220V，电炉和灯泡两端电压相同，D错误。
【答案】B
【知识点】家庭电路、并联电路特点、欧姆定律
【点评】本题是家庭电路的基础应用题，需牢记并联电路的电压、电流、电阻规律，结合欧姆定律分析选项，难度较低，属于学生易掌握的基础题。
【难度系数】0.7
【解析】家庭电路中，各用电器并联，电源电压恒为220V。
选项A：并联电路中，并联的用电器越多，总电阻越小，因此依次闭合灯泡开关时，接入电路的总电阻变小，A错误；
选项B：火线和零线的电流为电路总电流，等于各支路电流之和。闭合灯泡开关后，支路数量增加，总电流变大，因此通过火线和零线的电流变大，B正确；
选项C：各用电器额定功率不同，根据$I=\frac{P}{U}$（$U=220V$），功率不同则电流不同，通过各用电器的电流不一定相等，C错误；
选项D：并联电路各支路两端电压相等，都等于电源电压220V，电炉和灯泡两端电压相同，D错误。
【答案】B
【知识点】家庭电路、并联电路特点、欧姆定律
【点评】本题是家庭电路的基础应用题，需牢记并联电路的电压、电流、电阻规律，结合欧姆定律分析选项，难度较低，属于学生易掌握的基础题。
【难度系数】0.7
