【活动一】实验探究光的折射规律。
光从一种介质射到另一种介质的界面时，同时发生反射和折射。反射光线与入射光线是轴对称的，折射的情况会怎样呢？

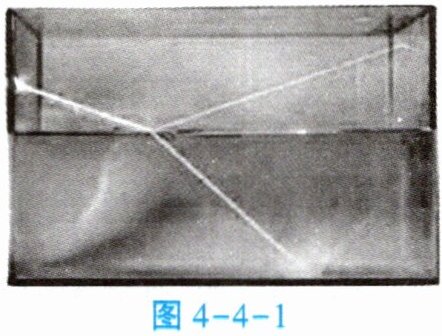

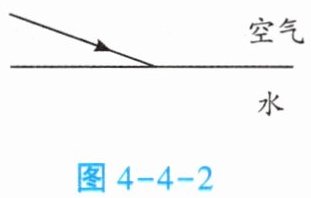

1.（1）一束光由空气斜射入水中，如图所示，观察光在水中的径迹。图中已经画出入射光线，请按下面的步骤画出折射光线。
①画出法线。
②大致画出该入射光线进入水中的折射光线。
（2）用虚线把入射光线顺向延长，折射光线相对于原来入射光线的方向，是靠近了法线还是远离了法线？。
（3）入射光线与法线的夹角叫入射角，反射光线与法线的夹角叫反射角。怎样定义折射角？。
（4）在图中标出入射角$i$和折射角$r$。折射角（选填“大于”“小于”或“等于”）入射角。
（5）只凭一次实验，我们不能得出“光从空气斜射入水中，折射角一定小于入射角”的结论。为了进一步探究这一结论是否成立，我们应该怎样做？。
2. 学生探究光的折射规律。
（1）如图4-4-3所示，让入射光线以较大的入射角射入水中，先猜想、画图，再用实验验证。
①用铅笔在图4-4-3中先画出法线，再画出你猜想的大概折射光线路径；
②进行实验，验证你的猜想；
③若猜想与实验不符，请在原图上画出正确的大概光路；
④标出入射角$i$和折射角$r$。
（2）如图4-4-4所示，让入射光线以较小的入射角斜射入水中，重复（1）的操作。
验证结果：光从空气斜射入水中时，折射光线（选填“靠近”或“远离”）了法线，即折射角（选填“大于”“小于”或“等于”）入射角。

1.（1）
（2）靠近了法线
（3）折射光线与法线的夹角叫折射角
（4）小于
（5）改变入射角的大小，进行多次实验
2.（1）
（2）靠近 小于

【分析】
本题围绕光从空气斜射入水中的折射规律展开，解题思路如下：1. 明确法线的画法（垂直于两种介质的界面）；2. 依据光的折射规律，光从空气斜射入水时，折射光线向法线偏折，据此画折射光线；3. 理解入射角、折射角的定义，对比入射光线延长线判断折射光线与法线的位置关系；4. 实验结论的得出需避免偶然性，要多次实验验证；5. 总结光从空气斜射入水的折射特点，即折射光线靠近法线，折射角小于入射角。
【解析】
1.（1）① 过入射点作垂直于空气与水界面的虚线，即为法线；② 根据光的折射规律，光从空气斜射入水中时，折射光线向法线偏折，在水中画出折射光线，使其相对于入射光线的延长线更靠近法线。
（2）入射光线顺向延长后，折射光线在水中的位置比该延长线更靠近法线，故折射光线靠近了法线。
（3）根据折射角的定义：折射光线与法线的夹角叫做折射角。
（4）入射角是入射光线与法线的夹角，折射角是折射光线与法线的夹角；光从空气斜射入水中时，折射光线向法线偏折，因此折射角小于入射角。
（5）一次实验的结论具有偶然性，为了验证“光从空气斜射入水中，折射角一定小于入射角”的普遍性，应改变入射角的大小，进行多次实验。
2.（1）① 先画出垂直于界面的法线，再根据折射规律猜想折射光线向法线偏折；② 实验验证；③ 若猜想不符，画出正确的折射光线；④ 标出入射角i（入射光线与法线的夹角）和折射角r（折射光线与法线的夹角）。
（2）无论入射角大小，光从空气斜射入水中时，折射光线都靠近法线，因此折射角小于入射角。
【答案】
1.（1）
（2）靠近了法线
（3）折射光线与法线的夹角叫折射角
（4）小于
（5）改变入射角的大小，进行多次实验
2.（1）
（2）靠近；小于
【知识点】
光的折射规律、入射角与折射角定义、实验探究方法
【点评】
本题是光学基础实验题，通过探究光从空气斜射入水的折射规律，考查学生对折射概念的理解和实验探究的严谨性，注重基础知识点的应用。
【难度系数】
0.6
