1.家庭电路主要由进户线、、、、用电器、导线等组成。

1.电能表 总开关(含保险装置) 插座

【分析】首先回忆家庭电路的组成顺序，进户线之后需依次安装用于计量电能的电能表、控制整个电路通断的总开关（含保险装置）、为可移动用电器供电的插座，再连接用电器和导线，根据该组成顺序填写空缺部分即可。
【解析】家庭电路的主要组成按顺序为：进户线、电能表、总开关（含保险装置）、插座、用电器、导线等。其中电能表用于测量家庭消耗的电能，总开关便于检修电路时切断电源，保险装置可在电流过大时保护电路，插座为可移动用电器提供连接点，因此空缺处依次填写电能表、总开关（含保险装置）、插座。
【答案】电能表 总开关(含保险装置) 插座
【知识点】家庭电路的组成
【点评】本题考查家庭电路的基本组成，属于初中物理基础识记类题目，侧重对核心知识点的记忆，难度较低。
【难度系数】0.7

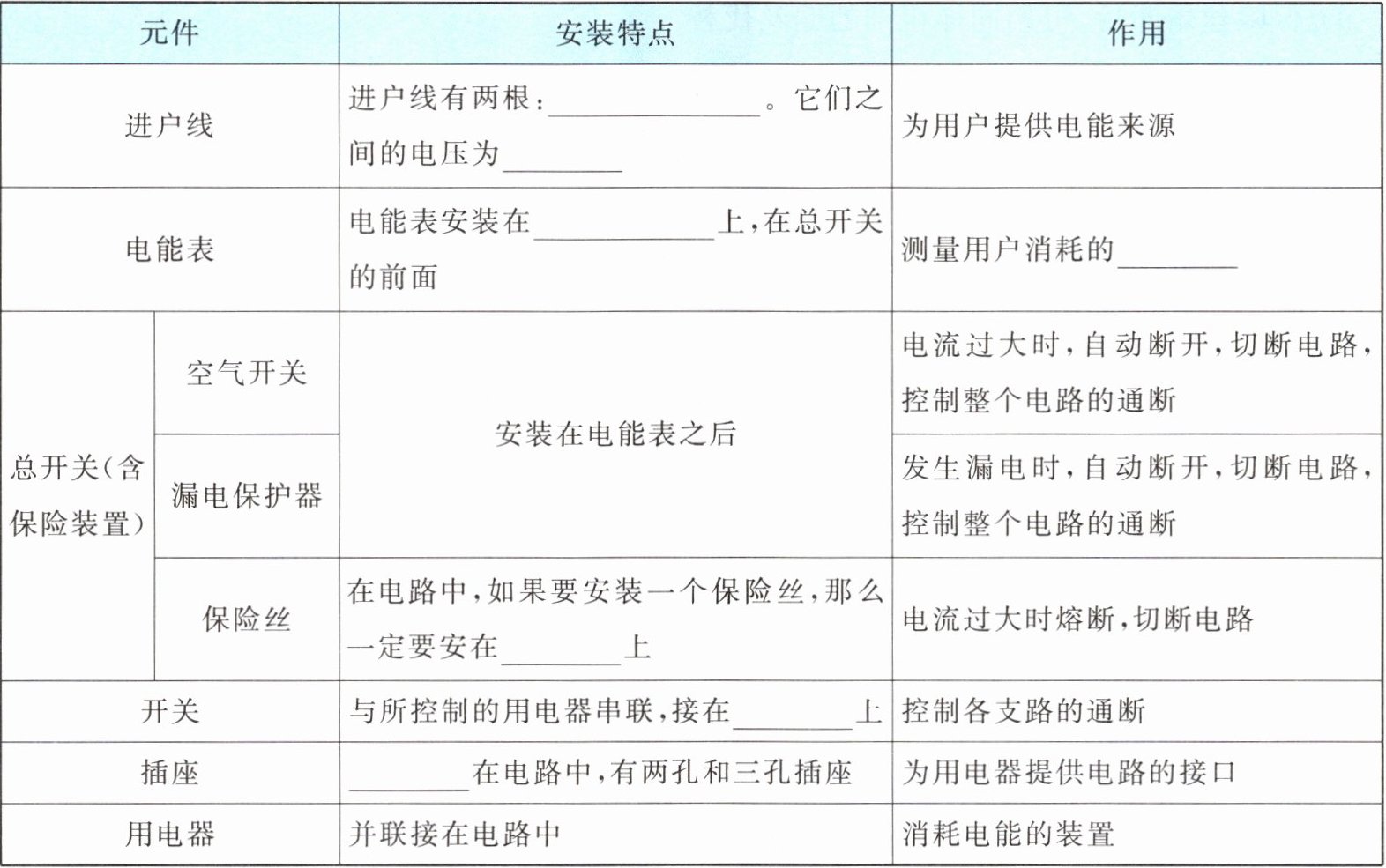

2. 组成家庭电路的主要元件及其作用。
| 元件 | 安装特点 | 作用 |
| ---- | ---- | ---- |
| 进户线 | 进户线有两根：。它们之间的电压为 | 为用户提供电能来源 |
| 电能表 | 电能表安装在上，在总开关的前面 | 测量用户消耗的 |
| 总开关(含保险装置) | 空气开关 | 安装在电能表之后 | 电流过大时，自动断开，切断电路，控制整个电路的通断 |
| | 漏电保护器 | 安装在电能表之后 | 发生漏电时，自动断开，切断电路，控制整个电路的通断 |
| | 保险丝 | 在电路中，如果要安装一个保险丝，那么一定要安在上 | 电流过大时熔断，切断电路 |
| 开关 | 与所控制的用电器串联，接在上 | 控制各支路的通断 |
| 插座 | 在电路中，有两孔和三孔插座 | 为用电器提供电路的接口 |
| 用电器 | 并联接在电路中 | 消耗电能的装置 |

2.相线、中性线 220 V 进户线 电能 相线 相线 并联

【分析】
本题考查家庭电路的基本组成及各元件的安装特点，需回忆家庭电路中进户线、电能表、保险丝、开关、插座等元件的相关基础知识，逐个对应表格空缺内容：
1. 进户线：家庭电路进户线为相线（火线）和中性线（零线），两者间电压为220V；
2. 电能表：电能表需安装在进户线上，位于总开关前，作用是测量用户消耗的电能；
3. 保险丝：为安全设计，保险丝应安装在相线上，电流过大时熔断切断电路；
4. 开关：开关与用电器串联，需接在相线上控制支路通断；
5. 插座：插座是并联在家庭电路中的，分为两孔和三孔插座。
【解析】
根据家庭电路的基础知识点，逐个填写空缺：
1. 进户线的两根是相线、中性线，它们之间的电压为220V；
2. 电能表安装在进户线上，作用是测量用户消耗的电能；
3. 保险丝要安在相线上；
4. 开关接在相线上；
5. 插座并联在电路中。
【答案】
相线、中性线；220 V；进户线；电能；相线；相线；并联
【知识点】
家庭电路组成；家庭电路元件作用；家庭电路安装
【点评】
本题是对家庭电路基础识记类知识点的考查，需牢记各元件的安装位置和作用，难度较低。
【难度系数】
0.7

1.当家庭电路中的电流过大时,下列设备起保护电路作用的是()

A.电能表
B.三孔插座
C.空气开关
D.漏电保护器

1.C

【分析】
要解决这道题，需明确家庭电路中各设备的功能，结合题目要求“电流过大时起保护电路作用”逐一分析选项：先回忆每个选项设备的用途，排除不符合要求的，选出正确答案。
【解析】
A选项：电能表的作用是计量家庭电路消耗的电能，不具备保护电路的功能，不符合要求；
B选项：三孔插座的作用是将用电器的金属外壳接地，防止用电器漏电时发生触电事故，并非针对电流过大的保护，不符合要求；
C选项：空气开关的功能是当家庭电路中电流过大（如短路、用电器总功率过大）时，自动切断电路，从而保护电路，符合题目要求；
D选项：漏电保护器是在电路发生漏电（如人体接触火线）时，迅速切断电路，防止触电事故，不是针对电流过大的保护，不符合要求。
综上，答案为C。
【答案】
C
【知识点】
家庭电路保护装置；空气开关的作用；漏电保护器的作用
【点评】
本题考查家庭电路中常见元件的功能，需准确区分空气开关（电流过大保护）与漏电保护器（漏电保护）的不同作用，属于基础概念题，难度不大。
【难度系数】
0.7
