4.现有一个标有“220 V 100 W”字样的电熨斗,下列说法中错误的是()。(忽略温度对电阻的影响)

A.该电熨斗的额定电压是 220 V
B.该电熨斗正常工作 1 h,它消耗的电能是 100 kW·h
C.该电熨斗正常工作时的电阻是 484 Ω
D.该电熨斗在 110 V 电压下工作时的实际功率是 25 W

B

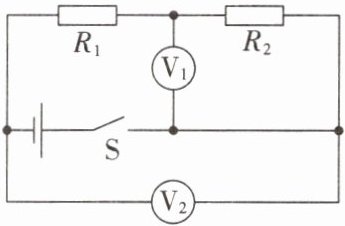

5. 在如图所示的电路中，电源电压不变，闭合开关S，电压表$\mathrm{V}_1$、$\mathrm{V}_2$的示数之比为$2:3$。下列说法正确的是()。

A.通过$R_1$、$R_2$的电流之比$I_1:I_2=1:2$
B.$R_1$、$R_2$两端的电压之比$U_1:U_2=2:1$
C.相同时间内$R_1$、$R_2$消耗的电能之比$W_1:W_2=1:2$
D.$R_1$、$R_2$的电功率之比$P_1:P_2=2:1$

C

6. 如图所示，灯L上标有“3 V 0.9 W”字样（忽略温度对灯丝电阻的影响）。当开关S₁断开，S₂、S₃闭合时，电流表的示数为0.6 A，灯L正常发光，灯L的电阻为 Ω，电压表的示数为 V；当开关S₂、S₃断开，S₁闭合时，灯L与电阻器R的连接方式为，电流表的示数为 A。

10；3；串联；0.2

7.如图所示,电源电压不变,电阻器$R_1$的电阻为18 Ω、$R_2$的电阻为30 Ω,小灯泡L上标有“6 V 0.5 A”字样。当开关均闭合时,小灯泡L刚好正常发光。求:(假设小灯泡的灯丝电阻不受温度影响)

(1)电源电压和小灯泡L的电阻。
(2)只闭合开关$S_1$时,小灯泡L的实际功率。
(3)只闭合开关$S_2$时,通电1 min电路消耗的电能。

(1) 电源电压$6\ \mathrm{V}$，小灯泡的电阻$12\ \Omega$
(2) $0.48\ \mathrm{W}$
(3) $45\ \mathrm{J}$

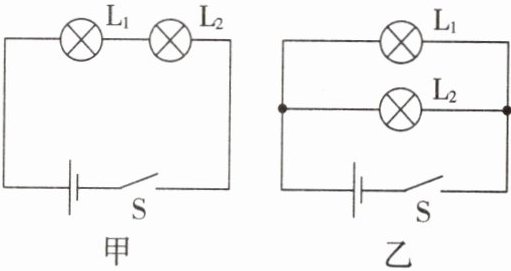

8. 如图所示，灯泡$\mathrm{L}_1$上标有“6 V 3 W”字样，$\mathrm{L}_2$上标有“6 V 2 W”字样，电源电压恒为6 V。闭合开关S，忽略温度对灯丝电阻的影响。图甲、图乙电路中流过$\mathrm{L}_1$的电流$I_1:I_1'=$，$\mathrm{L}_2$消耗的实际功率$P_2$（选填“$＞$”“$=$”或“$＜$”）$P_2'$。
9. 阅读短文，回答问题。
力敏电阻

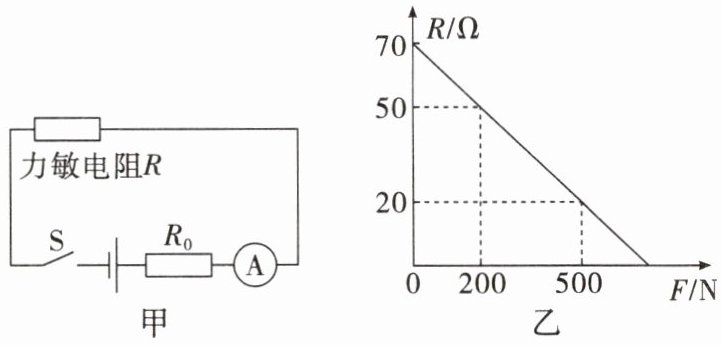

力敏电阻是用半导体材料制成的电阻，其阻值随压力的变化而变化。阻值随压力增大而变小的，称为负压力系数力敏电阻；阻值随压力增大而变大的，称为正压力系数力敏电阻。小明利用力敏电阻设计了一套测量体重的装置，其工作原理如图甲所示，电源电压恒为12 V，定值电阻$R_0$的阻值为10 Ω，装置中用到的力敏电阻$R$的阻值随所受压力$F$变化的关系如图乙所示。

(1)小明所用力敏电阻$R$是（选填“正”或“负”）压力系数力敏电阻。
(2)当力敏电阻所受的压力变大时，电流表的示数将（选填“变大”“变小”或“不变”）。
(3)当体重为500 N的人站在该装置力敏电阻上时，电流表的示数为A。此时定值电阻$R_0$的电功率为W。

8. $2:5$；$＜$
9. (1) 负
(2) 变大
(3) $0.4$；$1.6$
