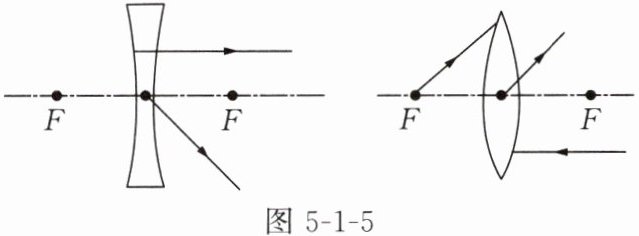

5. 在图 5-1-5 中画出通过透镜的入射光线或者折射光线。

答案

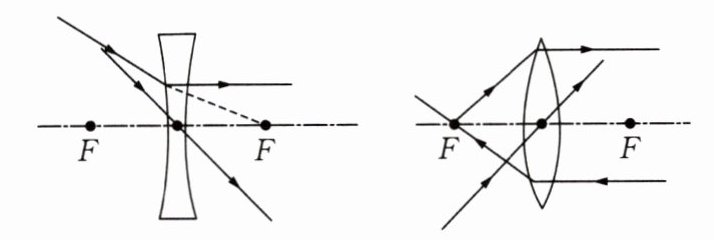

如图所示

1. 把一个透明且均匀的玻璃柱切成$a$、$b$、$c$、$d$、$e$五部分,其截面如图 5-1-6 所示,其中属于凸透镜的是(
B
)。

A.只有$b$
B.$a$、$c$、$d$、$e$
C.$a$、$b$、$c$
D.$a$、$b$、$c$、$d$、$e$

答案

B

解析

凸透镜是中间厚、边缘薄的透镜。由图可知，a、c、d、e部分中间厚、边缘薄，属于凸透镜；b部分中间薄、边缘厚，属于凹透镜。
B

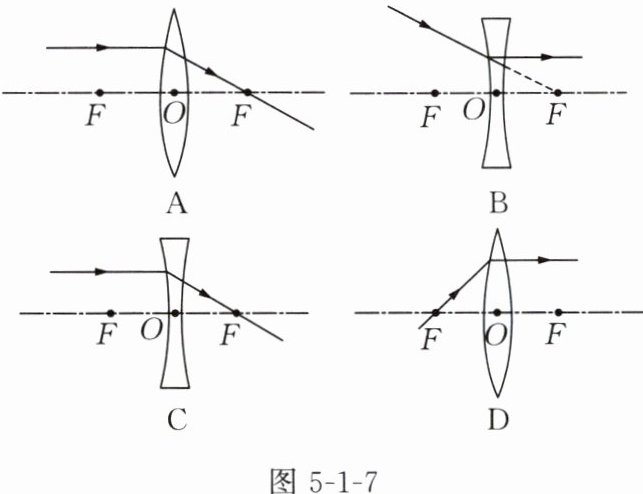

2. 图 5-1-7 中的光路图错误的是(
C
)。

答案

C
3. 【传统文化】如图 5-1-8 所示,西汉时期的《淮南万毕术》中记载：“削冰令圆,举以向日,以艾承其影,则火生。”请你用学过的光学知识判断：“削冰令圆”就是把冰块制成
凸透镜
(选填“凸透镜”或“凹透镜”),若要“火生”则应把“艾”放在透镜的
焦点
位置。

答案

凸透镜　焦点
4. 如图 5-1-9 所示,一束光先后经过一个凹透镜和一个凸透镜,$F和O$分别为透镜的焦点和光心,凹透镜的右侧焦点与凸透镜的左侧焦点重合,请将光路补充完整。

答案


如图所示
