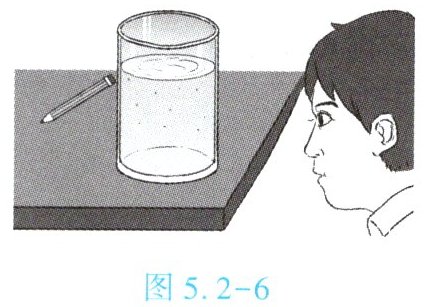

4. (★★★)如图 5.2 - 6,把一支铅笔水平放在装满水的玻璃杯的一侧,通过玻璃杯能看到铅笔的像,其成像原理是光的折射。把铅笔由贴近玻璃杯的位置向远处慢慢地移动时,透过玻璃杯会看到铅笔尖逐渐(填“变长”或“变短”),到某一位置后,所看见铅笔尖的方向(填“改变”或“不变”)。

变长
改变

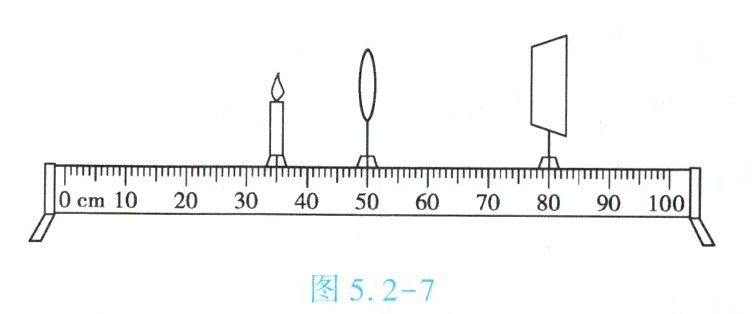

5. (★★★)如图 5.2 - 7,凸透镜焦距为 10 cm,此时光屏上成清晰的像。下列说法正确的是【】
A.光屏上所成的像为正立、放大的虚像
B.将光屏与蜡烛交换位置,由于光路可逆,在光屏上依旧能得到清晰的像
C.若凸透镜上有一点小污渍,烛焰的像将变得残缺
D.将远视眼镜放在蜡烛与凸透镜之间,且靠近凸透镜,将光屏右移可使像重新变清晰

B

6. (★★★)小丽同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律：

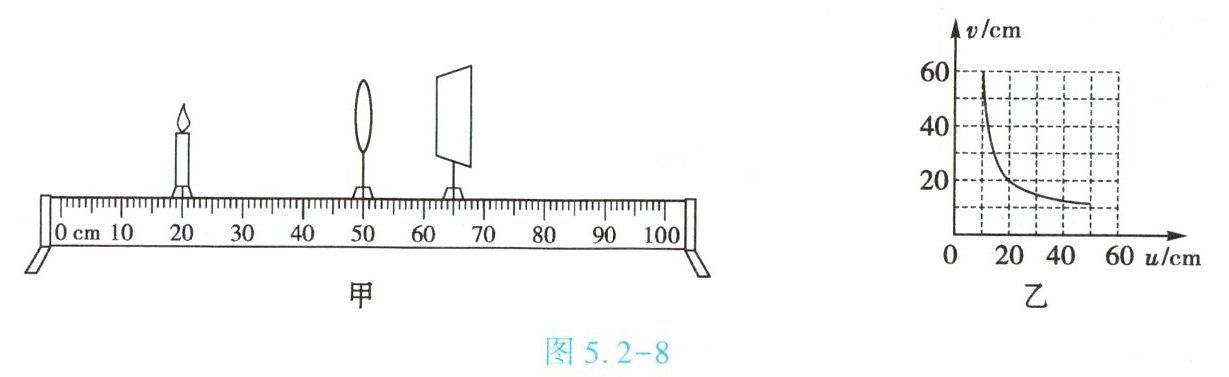

(1)调整好实验器材后,小丽将蜡烛移至光具座 20 cm 刻度线处,如图 5.2 - 8 甲所示,移动光屏,直到烛焰在光屏上成清晰的像,则该像是倒立、(填“放大”“缩小”或“等大”)的实像。
(2)若保持凸透镜的位置不动,调换蜡烛和光屏的位置,(填“仍能”或“不能”)在光屏上看到蜡烛清晰的像。
(3)图 5.2 - 8 乙是小丽通过实验得到的凸透镜的像距 v 和物距 u 的关系图像,由图像可知凸透镜的焦距是cm。

缩小
仍能
10
