2025年基础训练大象出版社九年级物理全一册北师大版第55页答案

各部分电路两端电压

之和；在并联电路中,各支路两端电压

相等

,与电路两端的总电压也

相等

。|

答案

各部分电路两端电压；相等；相等

解析

本题是根据预习串联电路和并联电路中电压的关系相关内容来填写表格中的空白部分。对于串联电路，通过大量实验总结出其电压关系为总电压等于各部分电路两端电压之和；对于并联电路，实验表明各支路两端电压相等，且与电路两端的总电压也相等。

1. (★)一般手电筒是把两节干电池串联起来,它们提供的电压是

V。若需要一个提供6V电压的电源,则需要

节铅蓄电池。

答案

3；3

解析

一节干电池电压为1.5V，两节串联电压为1.5V×2=3V；一节铅蓄电池电压为2V，6V电源需铅蓄电池节数为6V÷2V=3节。

2. (★★)如图11.5-11所示,当开关闭合后,两灯都发光,此时电压表$V_1、$$V_2$的示数分别是4V和2.5V,则电源电压为

V,灯$L_1$两端的电压为

1.5

V,灯$L_2$两端的电压为

2.5

V。

答案

电源电压为4V，灯$L_1$两端的电压为1.5V，灯$L_2$两端的电压为2.5V。
电源电压：4
灯$L_1$两端的电压：1.5
灯$L_2$两端的电压：2.5

解析

由电路图可知，灯$L_1$和$L_2$串联，电压表$V_1$测量电源电压，电压表$V_2$测量灯$L_2$两端的电压。
1. 电源电压：电压表$V_1$的示数为4V，因此电源电压为4V。
2. 灯$L_2$两端的电压：电压表$V_2$的示数为2.5V，因此灯$L_2$两端的电压为2.5V。
3. 灯$L_1$两端的电压：由于灯$L_1$和$L_2$串联，总电压等于各分电压之和，即：
$ U_{L1} = U_{电源} - U_{L2} = 4V - 2.5V = 1.5V $

3. (★★)教室内的两盏日光灯都在正常工作,其中一盏灯$L_1$很亮,另一盏灯$L_2$很暗,则灯$L_1、$$L_2$两端的电压$U_1、$$U_2$的关系为【

】
$A. U_1＞U_2$
$B. U_1 = U_2$
$C. U_1＜U_2$
$D. 无法确定$

答案

解析

教室内的日光灯通常是并联连接在电路中的。在并联电路中，各支路两端的电压相等，都等于电源电压。虽然两盏灯亮度不同，这是因为它们的实际功率不同，但这并不影响它们两端的电压关系。所以灯$L_1$和$L_2$两端的电压$U_1$等于$U_2$。

4. (★★)(双选)下列说法正确的是【

】
A.正在工作中的电冰箱,电路两端一定有电压
B.教室内的灯总是同时亮,同时灭,它们是串联的
C.在连接电路的过程中,开关应该与被控制的用电器并联
D.电压表可以直接接在电源两极测电源电压

答案

解析

A：电冰箱工作中必然需要电压驱动，电路两端一定有电压，该选项正确。
B：教室内灯是并联，同时亮灭是因开关在干路，并非串联，该选项错误。
C：连接电路时，开关应与被控制用电器串联来控制通断，而非并联，该选项错误。
D：电压表内阻很大，可直接接在电源两极测电源电压（在量程范围内），该选项正确。

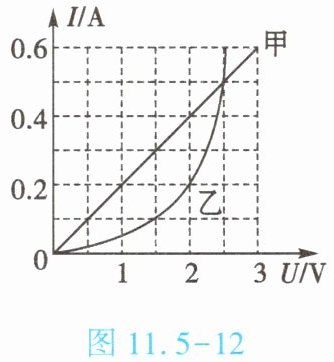

5. (★★)在某一温度下,两个电路元件甲和乙中的电流与电压的关系如图11.5-12所示。若将元件甲、乙串联在电路中,通过甲的电流为0.2A,则电路的总电压为

V；若将元件甲、乙并联后接在电压为2V的电源两端,则电路的总电流是

0.6

A。

答案

3；0.6

解析

串联时，电流处处相等，通过甲、乙的电流均为0.2A。由图知，此时甲两端电压为1V，乙两端电压为2V，总电压U=1V+2V=3V。并联时，各支路电压相等，均为2V。由图知，此时甲的电流为0.4A，乙的电流为0.2A，总电流I=0.4A+0.2A=0.6A。
