5. 如题5图所示,闭合开关S后,向右适当移动滑动变阻器滑片P的过程中,电压表示数,电流表示数。(变大/变小/不变)移动滑片时应注意。

不变
变大
电流表示数

电路中灯泡L与滑动变阻器R并联，电流表测干路电流，电压表测并联电路电压（即电源电压）。电源电压不变，故电压表示数不变。滑片P向右移动，滑动变阻器接入电阻增大，并联总电阻增大，由I=U/R可知干路电流变小，电流表示数变小。移动滑片时应注意避免滑动变阻器接入电阻过小导致电流过大。

6. 如题6图甲所示,当开关S从2转到1时,电流表和电压表对应的示数见题6图乙,则电源电压为V,$R_1$的阻值为Ω,$R_2$的阻值为Ω,S接2时通过$R_2$的电流为A。

6
10
20
0.2

当开关S接1时，电路为$R_1$的简单电路，电压表测电源电压，电流表测电路电流。由图乙可知此时电压表示数为$6\ V$，电流表示数为$0.6\ A$，故电源电压$U=6\ V$。
根据$I=\frac{U}{R}$，$R_1$的阻值为$R_1=\frac{U}{I_1}=\frac{6\ V}{0.6\ A}=10\ \Omega$。
当开关S接2时，$R_1$与$R_2$串联，电压表测$R_1$两端电压，电流表测电路电流。由图乙可知此时电压表示数为$2\ V$，电流表示数为$0.2\ A$，即通过$R_2$的电流为$0.2\ A$。
电路总电阻$R=\frac{U}{I_2}=\frac{6\ V}{0.2\ A}=30\ \Omega$，$R_2$的阻值为$R_2=R-R_1=30\ \Omega - 10\ \Omega=20\ \Omega$。
$6$；$10$；$20$；$0.2$。

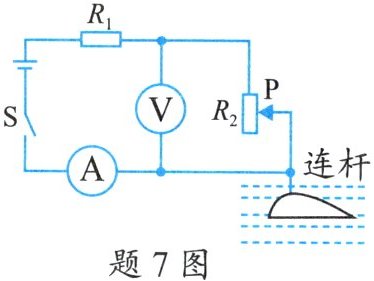

7. 如题7图所示是科技小组设计的监测河水流速变化的装置原理图,机翼状的探头始终浸没在水中,通过连杆带动滑动变阻器的滑片P上下移动,电源电压保持不变。闭合开关S,当水流的速度变大时$,R_2$的阻值,电流表的示数______,电压表的示数______。(变大/变小/不变)
]

变小
变大
变小

1. 分析题意，装置中机翼状的探头浸没在水中，当水流速度增加时，根据伯努利原理，流速大的地方压强小，探头受到向上的升力增大，导致连杆带动滑动变阻器的滑片P向上移动。
2. 当滑片P向上移动时，滑动变阻器$R_2$接入电路的电阻变小。
3. 电路总电阻$R_{总}=R_1 + R_2$，$R_2$变小，$R_{总}$变小。
4. 根据欧姆定律$I=\frac{U}{R_{总}}$，电源电压$U$不变，$R_{总}$变小，所以电流$I$变大，即电流表的示数变大。
5. 对于$R_1$，其两端电压$U_1 = IR_1$，$I$变大，$R_1$不变，所以$U_1$变大。
6. 电源电压$U$不变，根据串联电路电压特点$U = U_1+U_2$，$U_1$变大，所以$U_2$变小，即电压表的示数变小。

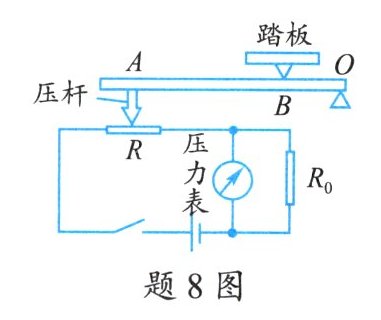

8. 题8图是某同学自制电子秤的原理图,电源电压为12 V,R₀是阻值为10 Ω的定值电阻,压力表为量程0~15 V的电压表。R是压敏电阻,其阻值与所受压力大小的关系如题8表所示。

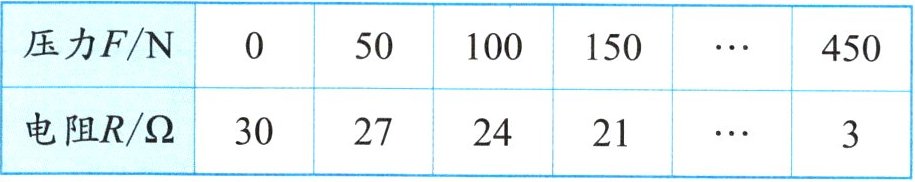

| 压力F/N | 0 | 50 | 100 | 150 | … | 450 |
| 电阻R/Ω | 30 | 27 | 24 | 21 | … | 3 |


(1)该电路中的最小电流是______A。(忽略踏板、直杆ABO及压杆的重力)
(2)若压杆对R的压力为200 N,此时R的阻值为______Ω。当踏板上的压力增大时,通过R的电流______,压力表的示数______。(减小/增大)
[答案]：

0.3
18
增大
增大
