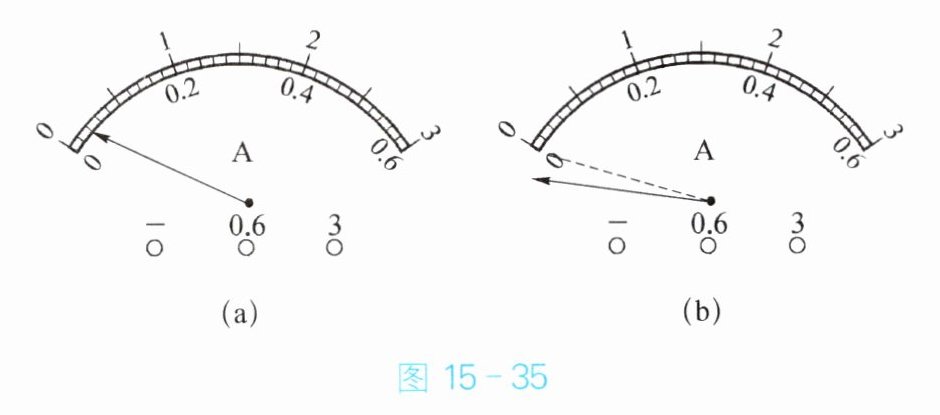

5. 某同学在做“用电流表测量电流”实验,闭合开关前,发现电流表的指针位置如图15-35(a)所示,原因可能是______。解决上述问题后,当闭合开关试触时,发现电流表的指针出现了如图15-35(b)所示的情况,则他在使用电流表时存在的问题是______。
答案
电流表指针未调零
电流表正负接线柱接反
电流表正负接线柱接反
解析
【解析】
闭合开关前电流表指针不在零刻度线处，说明电流表指针未调零；闭合开关试触时指针反向偏转，说明电流表正负接线柱接反。
【答案】
电流表指针未调零；电流表正负接线柱接反
【知识点】
电流表的使用；电流表调零
【点评】
使用电流表前需进行调零操作，连接电流表时要保证电流从正接线柱流入、负接线柱流出，避免指针反向偏转损坏电表。
【难度系数】
0.8
闭合开关前电流表指针不在零刻度线处，说明电流表指针未调零；闭合开关试触时指针反向偏转，说明电流表正负接线柱接反。
【答案】
电流表指针未调零；电流表正负接线柱接反
【知识点】
电流表的使用；电流表调零
【点评】
使用电流表前需进行调零操作，连接电流表时要保证电流从正接线柱流入、负接线柱流出，避免指针反向偏转损坏电表。
【难度系数】
0.8
1. 电路中有持续电流的条件是电路中有______,且电路是______。
答案
电源
通路
通路
解析
【解析】
要使电路中有持续电流，一是电路必须有提供电能的电源，二是电路需为闭合的通路，确保电荷能持续定向移动形成电流。
【答案】
电源；通路
【知识点】
持续电流的条件
【点评】
本题考查电学基础知识点，聚焦电路中有持续电流的核心条件，属于入门级考点，需准确识记。
【难度系数】
0.9
要使电路中有持续电流，一是电路必须有提供电能的电源，二是电路需为闭合的通路，确保电荷能持续定向移动形成电流。
【答案】
电源；通路
【知识点】
持续电流的条件
【点评】
本题考查电学基础知识点，聚焦电路中有持续电流的核心条件，属于入门级考点，需准确识记。
【难度系数】
0.9

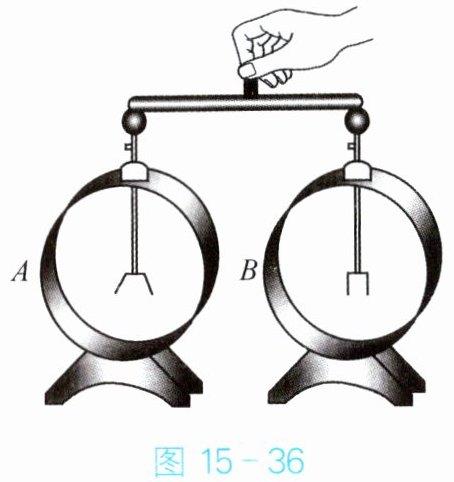

2. 如图15-36所示,两个相同的验电器A和B,A带负电、B不带电,然后用带有绝缘柄的金属棒把A和B连接起来。下列说法中正确的是( )。
A.正电荷从A向B定向移动
B.正电荷从B向A定向移动
C.瞬间电流方向是从A流向B
D.瞬间电流方向是从B流向A
A.正电荷从A向B定向移动
B.正电荷从B向A定向移动
C.瞬间电流方向是从A流向B
D.瞬间电流方向是从B流向A
答案
D
解析
【解析】
A带负电，B不带电，用带绝缘柄的金属棒连接A、B时，A中的负电荷（电子）会定向移动到B上；物理学中规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反，因此瞬间电流方向是从B流向A；正电荷不会发生定向移动，故A、B、C选项错误，D选项正确。
【答案】
D
【知识点】
电流的方向；电荷的定向移动
【点评】
本题考查电流方向的规定，明确负电荷定向移动方向与电流方向相反是解题关键，同时需清楚金属导体中定向移动的是自由电子（负电荷），正电荷不会移动。
【难度系数】
0.6
A带负电，B不带电，用带绝缘柄的金属棒连接A、B时，A中的负电荷（电子）会定向移动到B上；物理学中规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反，因此瞬间电流方向是从B流向A；正电荷不会发生定向移动，故A、B、C选项错误，D选项正确。
【答案】
D
【知识点】
电流的方向；电荷的定向移动
【点评】
本题考查电流方向的规定，明确负电荷定向移动方向与电流方向相反是解题关键，同时需清楚金属导体中定向移动的是自由电子（负电荷），正电荷不会移动。
【难度系数】
0.6
3. 关于电流表的使用,下列说法中正确的是( )。
A.电流表使用前要观察指针是否指在零刻度线上
B.电流必须从电流表的负接线柱流入,正接线柱流出
C.电流表可以超量程使用
D.电流表0～0.6 A量程的分度值为0.1 A
A.电流表使用前要观察指针是否指在零刻度线上
B.电流必须从电流表的负接线柱流入,正接线柱流出
C.电流表可以超量程使用
D.电流表0～0.6 A量程的分度值为0.1 A
答案
A
解析
【解析】
逐一分析各选项：
A. 电流表使用前要观察指针是否指在零刻度线上，若没有需进行调零，该说法正确；
B. 电流必须从电流表的正接线柱流入，负接线柱流出，该说法错误；
C. 电流表不能超量程使用，否则会损坏电流表，该说法错误；
D. 电流表0～0.6 A量程的分度值为0.02 A，不是0.1 A，该说法错误。
综上，正确答案为A。
【答案】
A
【知识点】
电流表的使用规则、电流表分度值判断
【点评】
本题考查电流表的使用及相关参数判断，属于基础题，需牢记电流表的使用规范，明确量程与分度值的关系。
【难度系数】
0.8
逐一分析各选项：
A. 电流表使用前要观察指针是否指在零刻度线上，若没有需进行调零，该说法正确；
B. 电流必须从电流表的正接线柱流入，负接线柱流出，该说法错误；
C. 电流表不能超量程使用，否则会损坏电流表，该说法错误；
D. 电流表0～0.6 A量程的分度值为0.02 A，不是0.1 A，该说法错误。
综上，正确答案为A。
【答案】
A
【知识点】
电流表的使用规则、电流表分度值判断
【点评】
本题考查电流表的使用及相关参数判断，属于基础题，需牢记电流表的使用规范，明确量程与分度值的关系。
【难度系数】
0.8
4. 图15-37是电流表的表盘,此时示数可能是______或______。
答案
0.3A
1.5A
1.5A
解析
【解析】
电流表有两个常用量程：0~0.6A和0~3A。当选用0~0.6A量程时，分度值为0.02A，指针指向第15小格，示数为0.02A×15=0.3A；当选用0~3A量程时，分度值为0.1A，指针指向第15小格，示数为0.1A×15=1.5A。
【答案】
0.3A；1.5A
【知识点】
电流表的读数
【点评】
本题考查电流表的读数，需明确不同量程对应的分度值，避免因量程判断错误导致读数错误。
【难度系数】
0.8
电流表有两个常用量程：0~0.6A和0~3A。当选用0~0.6A量程时，分度值为0.02A，指针指向第15小格，示数为0.02A×15=0.3A；当选用0~3A量程时，分度值为0.1A，指针指向第15小格，示数为0.1A×15=1.5A。
【答案】
0.3A；1.5A
【知识点】
电流表的读数
【点评】
本题考查电流表的读数，需明确不同量程对应的分度值，避免因量程判断错误导致读数错误。
【难度系数】
0.8
5. 某同学要用电流表测量通过灯$L_1$的电流,图15-38为连接的电路图。把电流表并联接在灯$L_1$两端,闭合开关后,灯$L_1\_\_\_\_\_\_($选填“亮”或“不亮”),此时电流表测量的是通过灯______的电流。
答案
不亮
L₂
L₂
解析
【解析】
电流表内阻极小，并联在灯$L_1$两端时，会将$L_1$短路，因此闭合开关后$L_1$不亮；此时电路中只有$L_2$与电流表串联，所以电流表测量的是通过灯$L_2$的电流。
【答案】
不亮；$L_2$
【知识点】
电流表的使用；短路现象；串联电路电流测量
【点评】
本题考查电流表的正确使用规则及短路现象的判断，明确电流表需串联接入电路，并联会短路对应用电器是解题关键。
【难度系数】
0.7
电流表内阻极小，并联在灯$L_1$两端时，会将$L_1$短路，因此闭合开关后$L_1$不亮；此时电路中只有$L_2$与电流表串联，所以电流表测量的是通过灯$L_2$的电流。
【答案】
不亮；$L_2$
【知识点】
电流表的使用；短路现象；串联电路电流测量
【点评】
本题考查电流表的正确使用规则及短路现象的判断，明确电流表需串联接入电路，并联会短路对应用电器是解题关键。
【难度系数】
0.7
