自主预习

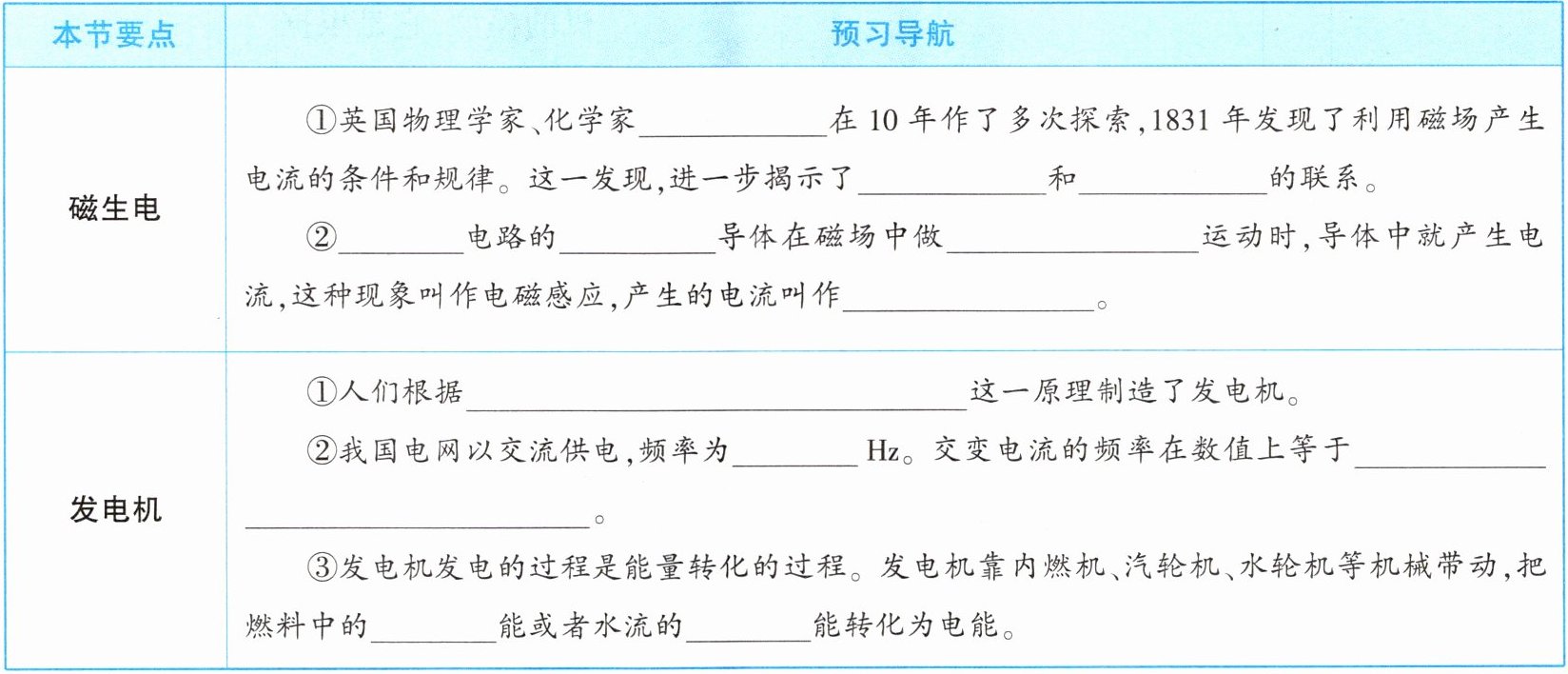

请同学们预习本节课教材内容,完成下表。

磁生电
①英国物理学家、化学家$\boldsymbol{法拉第}$在10年作了多次探索,1831年发现了利用磁场产生电流的条件和规律。这一发现,进一步揭示了$\boldsymbol{电现象}$和$\boldsymbol{磁现象}$的联系。
②$\boldsymbol{闭合}$电路的$\boldsymbol{一部分}$导体在磁场中做$\boldsymbol{切割磁感线}$运动时,导体中就产生电流,这种现象叫作电磁感应,产生的电流叫作$\boldsymbol{感应电流}$。
发电机
①人们根据$\boldsymbol{导体切割磁感线会产生电流}$这一原理制造了发电机。
②我国电网以交流供电,频率为$\boldsymbol{50}$Hz。交变电流的频率在数值上等于$\boldsymbol{电流在每秒内周期性变化的次数}$。
③发电机发电的过程是能量转化的过程。发电机靠内燃机、汽轮机、水轮机等机械带动,把燃料中的$\boldsymbol{化学}$能或者水流的$\boldsymbol{机械}$能转化为电能。

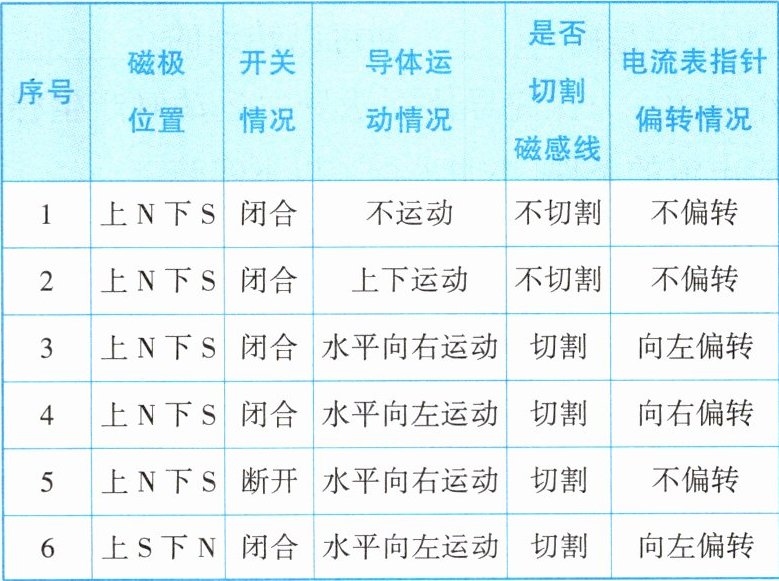

1. (★★)某实验小组利用图20.6-1所示装置做“探究导体在磁场中运动时产生感应电流的条件”的实验,实验结果记录如下表(实验中磁体不运动)。根据记录的实验结果可知:

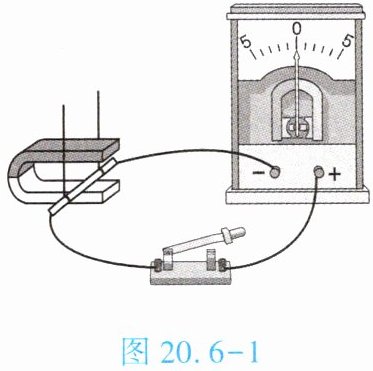

图20.6-1

|序号|磁极位置|开关情况|导体运动情况|是否切割磁感线|电流表指针偏转情况|
|----|----|----|----|----|----|
|1|上N下S|闭合|不运动|不切割|不偏转|
|2|上N下S|闭合|上下运动|不切割|不偏转|
|3|上N下S|闭合|水平向右运动|切割|向左偏转|
|4|上N下S|闭合|水平向左运动|切割|向右偏转|
|5|上N下S|断开|水平向右运动|切割|不偏转|
|6|上S下N|闭合|水平向左运动|切割|向左偏转|
(1)感应电流产生的条件:
①分析比较序号为2和3的实验可以得出,电路中的一部分导体时才会产生感应电流;
②分析比较序号为4和5的实验可以得出,只有电路时才会有感应电流产生。
(2)影响感应电流的方向的因素:
①分析比较序号为4和6的实验可以得出,感应电流的方向与有关。
②分析比较序号为3和4的实验可以得出,感应电流的方向与有关。

(1)①切割磁感线
②闭合
(2)①磁场方向
②导体运动方向
