25. 把电池和开关的符号分别填入如图所示电路中的虚线框内。要求:闭合开关前只有一盏灯发光,闭合开关后两灯都发光且电流方向如图所示。
答案
如图所示

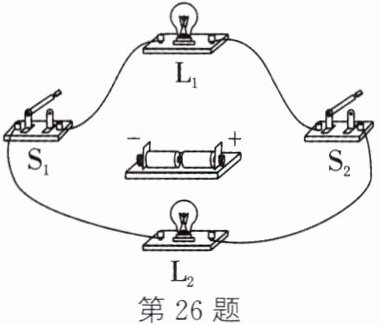

26. 请用笔画线代替导线,按以下要求完成电路的连接:
(1) $L_{1}和L_{2}$并联。
(2) 开关$S_{1}只控制L_{1}$,开关$S_{2}只控制L_{2}$。
(1) $L_{1}和L_{2}$并联。
(2) 开关$S_{1}只控制L_{1}$,开关$S_{2}只控制L_{2}$。
答案
如图所示

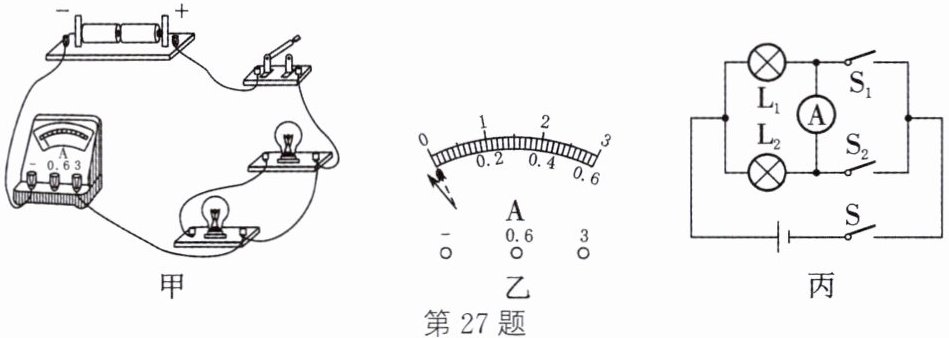

27. 在“探究并联电路电流特点”的实验中,小华设计了如图甲所示的电路。
(1) 图甲中,闭合开关,会出现的电路故障是______。
(2) 只改动一根导线,将图甲中的电路连接正确,在要改动的这根导线上画“×”,并用笔画线代替导线完成电路连接。
(3) 闭合开关前,发现电流表指针如图乙所示,出现这种现象的可能原因是______。
(4) 换不同规格的灯泡进行多次实验,并把实验数据记录在表格中。分析表中数据,可得出并联电路电流规律的表达式为______。该实验多次测量的目的是______(填字母)。
A. 减小实验误差
B. 寻找普遍规律
| 实验次序 | 1 | 2 | 3 |
| --- | --- | --- | --- |
| 电流$I_{A}/A$ | 0.12 | 0.18 | 0.24 |
| 电流$I_{B}/A$ | 0.18 | 0.22 | 0.24 |
| 电流$I_{C}/A$ | 0.30 | 0.40 | 0.48 |
(5) 如图丙是同组的小金设计的电路。
① 小金先闭合S、$S_{1}$,断开$S_{2}$,顺利测出了通过灯______的电流。
② 小金想再闭合S、$S_{2}$,断开$S_{1}$,小金______(能/不能)测通过另一盏灯的电流,理由是______。
(1) 图甲中,闭合开关,会出现的电路故障是______。
(2) 只改动一根导线,将图甲中的电路连接正确,在要改动的这根导线上画“×”,并用笔画线代替导线完成电路连接。
(3) 闭合开关前,发现电流表指针如图乙所示,出现这种现象的可能原因是______。
(4) 换不同规格的灯泡进行多次实验,并把实验数据记录在表格中。分析表中数据,可得出并联电路电流规律的表达式为______。该实验多次测量的目的是______(填字母)。
A. 减小实验误差
B. 寻找普遍规律
| 实验次序 | 1 | 2 | 3 |
| --- | --- | --- | --- |
| 电流$I_{A}/A$ | 0.12 | 0.18 | 0.24 |
| 电流$I_{B}/A$ | 0.18 | 0.22 | 0.24 |
| 电流$I_{C}/A$ | 0.30 | 0.40 | 0.48 |
(5) 如图丙是同组的小金设计的电路。
① 小金先闭合S、$S_{1}$,断开$S_{2}$,顺利测出了通过灯______的电流。
② 小金想再闭合S、$S_{2}$,断开$S_{1}$,小金______(能/不能)测通过另一盏灯的电流,理由是______。
答案
(1) 电源短路
(2) 如图所示
(3) 没有调零
(4) $I_{C} = I_{A} + I_{B}$ B
(5) ① $L_{2}$ ② 不能 电流从电流表负接线柱流入了
