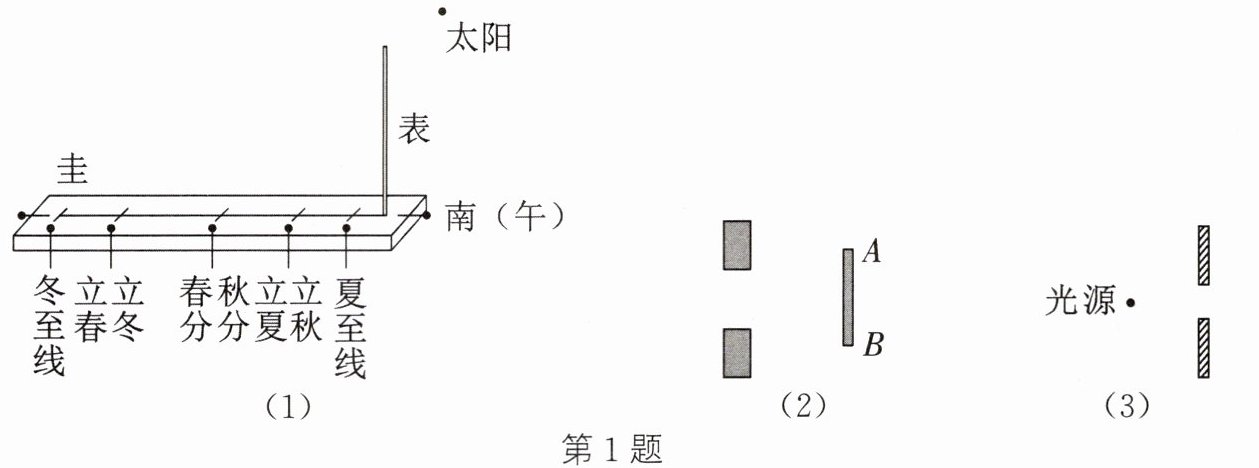

1. 按要求完成作图：
（1）圭表通过直立于地面的杆，记录正午时影子长短变化来确定季节的变化，在图(1)中画出表在圭上形成影子的光路(黑点代表太阳)。
（2）窗口前有一位小孩(用AB表示)，在图(2)中用阴影表示出室内可以看到完整小孩的范围。
（3）请在图(3)中用作图的方法表示光通过挡板孔照亮右侧的范围。

1.（1）
（2）
（3）

【分析】
本题考查光的直线传播的应用，三个小题均基于“光在同种均匀介质中沿直线传播”的原理作图：
（1）圭表影子是光被表遮挡形成的暗区，需连接太阳与表顶端，延长至圭面得到影子光路；
（2）室内看到完整小孩的范围，是从小孩两端点连接窗口边缘，室内两条视线的重叠区域；
（3）光源照亮范围是从光源连接挡板孔边缘，延长到右侧的区域，即两条直线间的范围。
【解析】

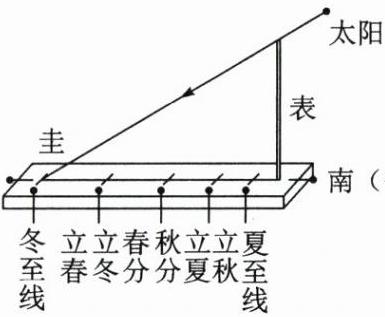

（1）作图：连接太阳（黑点）与表的顶端，将直线延长至圭面，该线段即为表在圭上形成影子的光路；
（2）作图：①分别连接A点与窗口上下边缘、B点与窗口上下边缘；②室内区域中，上述四条直线的重叠部分，就是能看到完整小孩AB的范围，用阴影标注；
（3）作图：连接光源与挡板孔的上边缘并延长至右侧，连接光源与挡板孔的下边缘并延长至右侧，两条直线之间的区域就是光通过挡板孔照亮右侧的范围。
【答案】
1.（1）
（2）
（3）
【知识点】
光的直线传播、影子的形成
【点评】
本题是光的直线传播在生活中的实际应用，三个小题均围绕光沿直线传播的核心规律，属于基础作图题，难度较低。
【难度系数】
0.3

2. 如图所示是两根标杆$O_1A$和$O_2B$及它们在同一点光源下的影子$O_1A'$和$O_2B'$。请在图中画出点光源的位置(用点$P$表示)，并画出人在此点光源下的影子(用线段$EF$表示)。

2.

【分析】要确定点光源的位置，需利用中心投影的性质：所有物体顶端与其影子顶端的连线交于同一点，该点即为点光源。具体步骤：①连接标杆$O_1A$的顶端$A$和其影子顶端$A'$，连接标杆$O_2B$的顶端$B$和其影子顶端$B'$，两条连线的交点就是点光源$P$；②要画人的影子，连接点光源$P$与人的顶端$D$，延长该线与地面交于点$F$，人的底部为$E$，线段$EF$就是人在该光源下的影子。
【解析】1. 作直线$AA'$和直线$BB'$，两直线的交点即为点光源$P$；2. 连接$PD$并延长，与地面交于点$F$，人的底部为$E$，线段$EF$就是人在该光源下的影子。
【答案】
【知识点】中心投影
【点评】本题考查中心投影的作图，核心是利用中心投影光线从点光源出发的特点，属于基础作图题，难度适中。
【难度系数】0.5

3. 为了在较小的空间内检查视力，可以让被测者背对视力表观察平面镜M中视力表所成的像，请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

3.

【分析】要画出被测者通过平面镜看到视力表A点的光路，需利用平面镜成像的特点：像与物关于镜面对称。首先确定A点在平面镜中的像，再根据反射光线的反向延长线过像点，找到入射点，进而画出入射光线和反射光线。
【解析】步骤如下：1. 根据平面镜成像规律，作视力表上A点关于平面镜M的对称点A'，即为A的像；2. 连接被测者的眼睛与A'，这条线与平面镜M的交点O就是光线的入射点；3. 连接A与O，得到入射光线AO，连接O与眼睛，得到反射光线，在两条光线上分别标上箭头表示光的传播方向。
【答案】
【知识点】平面镜成像作图、光的反射光路
【点评】本题考查平面镜成像的光路作图，核心是利用像与物的对称关系确定像点，再结合光的反射规律完成光路，属于基础作图题，需掌握平面镜成像的基本原理。
【难度系数】0.5

4. (2024·德阳)某实验小组利用如图所示的实验装置探究平面镜成像的特点，$S'$为烛焰上$S$点的像点，请在图中画出人眼看到像点$S'$的一条光路。

4.

【分析】要画出人眼看到像点$S'$的光路，需依据平面镜成像的原理：人眼看到虚像时，是物体发出的光经平面镜反射后进入人眼，且反射光线的反向延长线会经过像点$S'$。解题思路为：先确定反射光线的入射点，再连接对应光线并标注光的传播方向。
【解析】步骤1：连接人眼与像点$S'$，该直线与玻璃板的交点即为反射光线的入射点；步骤2：连接烛焰上的$S$点与上述入射点，得到入射光线，箭头方向从$S$指向入射点；步骤3：连接入射点与人眼，得到反射光线，箭头方向从入射点指向人眼，完成光路绘制。
【答案】
【知识点】平面镜成像光路、光的反射
【点评】本题考查平面镜成像光路的作图，核心是利用“反射光线反向延长线过像点”的规律，属于基础作图题，需明确光的传播方向。
【难度系数】0.6

5. (2024·自贡)如图所示，$S'$是某一发光点$S$在平面镜里的像，$Q$是$S$发出的一束光经平面镜反射后经过的一点，请在图中找到$S$的位置，并完成光路图。

5.

【分析】本题需利用平面镜成像的两个核心特点：一是物与像关于镜面对称，二是反射光线的反向延长线经过像点。解题步骤为：①连接像点$S'$与$Q$，该直线与平面镜的交点就是入射点$O$（因为反射光线$OQ$的反向延长线必过像点$S'$）；②过$S'$作平面镜的垂线（虚线），在平面镜左侧取点$S$，使$S$到平面镜的距离等于$S'$到平面镜的距离，得到发光点$S$；③连接$S$与$O$（入射光线，实线带箭头，箭头指向$O$），连接$O$与$Q$（反射光线，实线带箭头，箭头指向$Q$），辅助线用虚线。
【解析】1. 找入射点：根据反射光线的反向延长线过像点，连接$S'$和$Q$，线段$S'Q$与平面镜交于$O$，$O$为入射点；2. 确定发光点：依据平面镜成像物像对称，过$S'$作平面镜的垂线（虚线），在垂线左侧取$S$，使$S$到平面镜的距离等于$S'$到平面镜的距离，$S$即为发光点；3. 画光路：连接$S$、$O$，标箭头（指向$O$，入射光线）；连接$O$、$Q$，标箭头（指向$Q$，反射光线），垂线为辅助线用虚线。
【答案】
【知识点】平面镜成像、光的反射
【点评】本题考查平面镜成像的作图，核心是利用物像对称和反射光线的特点，属于基础作图题，需注意作图规范（光线用实线带箭头，辅助线用虚线）。
【难度系数】0.6
