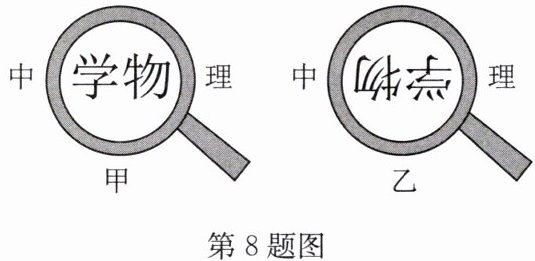

8.小麦在家拿同一个放大镜观察书本上“中学物理”四个字，得到如图所示的两种情景.
乙
（选填“甲”或“乙”）图看到的是字的实像，此时放大镜和书本的距离大于一倍焦距小于两倍焦距
（选填“小于一倍焦距”“大于一倍焦距小于两倍焦距”或“大于两倍焦距”），从图甲到图乙的变化过程中，放大镜是逐渐远离
（选填“靠近”或“远离”）书本的.答案
8.乙 大于一倍焦距小于两倍焦距 远离
解析
【分析】
要解答本题，需利用凸透镜成像规律分析。放大镜实质是凸透镜，凸透镜成像规律为：当物距小于一倍焦距时，成正立、放大的虚像；当物距在一倍焦距与二倍焦距之间时，成倒立、放大的实像；当物距大于二倍焦距时，成倒立、缩小的实像。实像的特点是倒立，虚像的特点是正立，据此先判断哪个图是实像，再对应物距范围，最后分析从甲到乙物距的变化，确定放大镜的移动方向。
【解析】
1. 判断实像：凸透镜成的实像都是倒立的，虚像都是正立的。观察图中，甲图的字是正立放大的，属于虚像；乙图的字是倒立的，属于实像，因此乙图看到的是字的实像。
2. 确定物距：当凸透镜成倒立、放大的实像时，物距满足大于一倍焦距小于两倍焦距，所以此时放大镜和书本的距离是大于一倍焦距小于两倍焦距。
3. 分析移动方向：甲图中物距小于一倍焦距，乙图中物距在一倍到二倍焦距之间，从甲到乙物距变大，说明放大镜逐渐远离书本。
【答案】
乙 大于一倍焦距小于两倍焦距 远离
【知识点】
凸透镜成像规律、实像与虚像
【点评】
本题考查凸透镜成像规律的实际应用，核心是根据像的正倒判断实虚，结合成像规律确定物距范围，理解物距变化对像的影响，属于基础应用题型。
【难度系数】
0.5
要解答本题，需利用凸透镜成像规律分析。放大镜实质是凸透镜，凸透镜成像规律为：当物距小于一倍焦距时，成正立、放大的虚像；当物距在一倍焦距与二倍焦距之间时，成倒立、放大的实像；当物距大于二倍焦距时，成倒立、缩小的实像。实像的特点是倒立，虚像的特点是正立，据此先判断哪个图是实像，再对应物距范围，最后分析从甲到乙物距的变化，确定放大镜的移动方向。
【解析】
1. 判断实像：凸透镜成的实像都是倒立的，虚像都是正立的。观察图中，甲图的字是正立放大的，属于虚像；乙图的字是倒立的，属于实像，因此乙图看到的是字的实像。
2. 确定物距：当凸透镜成倒立、放大的实像时，物距满足大于一倍焦距小于两倍焦距，所以此时放大镜和书本的距离是大于一倍焦距小于两倍焦距。
3. 分析移动方向：甲图中物距小于一倍焦距，乙图中物距在一倍到二倍焦距之间，从甲到乙物距变大，说明放大镜逐渐远离书本。
【答案】
乙 大于一倍焦距小于两倍焦距 远离
【知识点】
凸透镜成像规律、实像与虚像
【点评】
本题考查凸透镜成像规律的实际应用，核心是根据像的正倒判断实虚，结合成像规律确定物距范围，理解物距变化对像的影响，属于基础应用题型。
【难度系数】
0.5

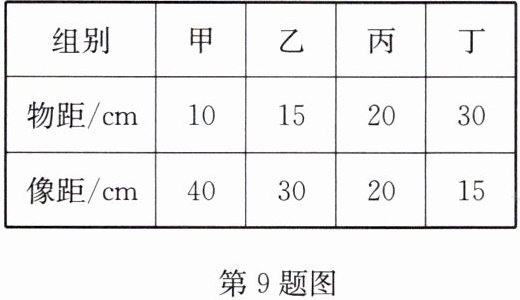

9.小明用焦距为10厘米的凸透镜做成像规律实验，记录了光屏上成清晰像时的四组数据(如图)，其中明显错误的一组是（
A.甲
B.乙
C.丙
D.丁
A
）A.甲
B.乙
C.丙
D.丁
答案
9.A
解析
【分析】
要判断哪组数据错误，需结合凸透镜成像规律，已知焦距f=10cm，先回忆不同物距对应的成像情况：当物距u=f时，凸透镜不成像，光屏无法承接像；当u＞2f时，像距满足f＜v＜2f；当f＜u＜2f时，像距满足v＞2f；当u=2f时，像距v=2f。据此逐一分析各组数据即可找到错误组。
【解析】
已知凸透镜焦距f=10cm，根据凸透镜成像规律分析：
1. 甲组：物距u=10cm=f，此时凸透镜不成像，光屏上不能得到清晰的像，因此甲组数据错误；
2. 乙组：物距u=15cm，满足f＜u＜2f，此时像距应v＞2f（即v＞20cm），乙组像距为30cm，符合规律；
3. 丙组：物距u=20cm=2f，此时像距v=2f=20cm，符合规律；
4. 丁组：物距u=30cm＞2f，此时像距应f＜v＜2f（即10cm＜v＜20cm），丁组像距为15cm，符合规律。
综上，明显错误的是甲组，答案选A。
【答案】
A
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是牢记物距与像距的对应关系，通过逐一验证各组数据是否符合规律即可解题，属于基础题型，需准确掌握成像规律的内容。
【难度系数】
0.6
要判断哪组数据错误，需结合凸透镜成像规律，已知焦距f=10cm，先回忆不同物距对应的成像情况：当物距u=f时，凸透镜不成像，光屏无法承接像；当u＞2f时，像距满足f＜v＜2f；当f＜u＜2f时，像距满足v＞2f；当u=2f时，像距v=2f。据此逐一分析各组数据即可找到错误组。
【解析】
已知凸透镜焦距f=10cm，根据凸透镜成像规律分析：
1. 甲组：物距u=10cm=f，此时凸透镜不成像，光屏上不能得到清晰的像，因此甲组数据错误；
2. 乙组：物距u=15cm，满足f＜u＜2f，此时像距应v＞2f（即v＞20cm），乙组像距为30cm，符合规律；
3. 丙组：物距u=20cm=2f，此时像距v=2f=20cm，符合规律；
4. 丁组：物距u=30cm＞2f，此时像距应f＜v＜2f（即10cm＜v＜20cm），丁组像距为15cm，符合规律。
综上，明显错误的是甲组，答案选A。
【答案】
A
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是牢记物距与像距的对应关系，通过逐一验证各组数据是否符合规律即可解题，属于基础题型，需准确掌握成像规律的内容。
【难度系数】
0.6

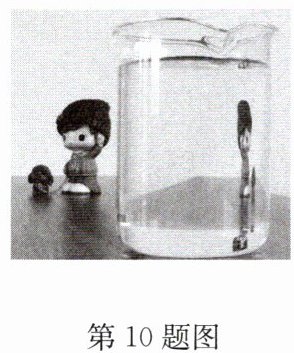

10. 如图所示,在水杯后放置一个人偶,透过水杯观察人偶,改变人偶与水杯的距离,下列关于看到的像的特点说法正确的是
（
A.人眼看到的像一定是虚像
B.当人偶靠近水杯时,可能看到人偶变高又变粗的像
C.当人偶离水杯足够远时,可能看到人偶上下倒立又变短的像
D.当人偶离水杯一定距离时,可能无论人眼在什么位置都看不清人偶的像
（
D
）A.人眼看到的像一定是虚像
B.当人偶靠近水杯时,可能看到人偶变高又变粗的像
C.当人偶离水杯足够远时,可能看到人偶上下倒立又变短的像
D.当人偶离水杯一定距离时,可能无论人眼在什么位置都看不清人偶的像
答案
10.D
解析
【分析】
本题考查凸透镜成像规律的应用，水杯相当于凸透镜，需结合凸透镜成像的不同情况分析各选项。凸透镜成像规律：当物距$u＞2f$时，成倒立、缩小的实像；当$f＜u＜2f$时，成倒立、放大的实像；当$u＜f$时，成正立、放大的虚像；实像需在像的一侧（与物体异侧）才能观察到，虚像与物体同侧。
【解析】
选项A：人眼看到的像不一定是虚像。当物距大于焦距时，凸透镜成实像，实像可被人眼在合适位置观察到，故A错误。
选项B：人偶靠近水杯时，若物距小于焦距，成正立、放大的虚像，是正立的，不会出现“变高又变粗”的倒立像；若物距在一倍到二倍焦距之间，成倒立放大的实像，也不符合“变高又变粗”的描述，故B错误。
选项C：当人偶离水杯足够远（物距$u＞2f$）时，凸透镜成倒立、缩小的实像，并非“上下倒立又变短”，故C错误。
选项D：当人偶离水杯的距离使凸透镜成实像时，若人眼位于水杯与人偶之间（物体和凸透镜之间），无法接收到实像的光线，因此无论人眼在该区域的什么位置，都看不清人偶的像，故D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题结合生活中的水杯（凸透镜）考查成像规律，需明确实像和虚像的观察条件，区分不同物距下的成像特点，易错点是实像的观察位置。
【难度系数】
0.5
本题考查凸透镜成像规律的应用，水杯相当于凸透镜，需结合凸透镜成像的不同情况分析各选项。凸透镜成像规律：当物距$u＞2f$时，成倒立、缩小的实像；当$f＜u＜2f$时，成倒立、放大的实像；当$u＜f$时，成正立、放大的虚像；实像需在像的一侧（与物体异侧）才能观察到，虚像与物体同侧。
【解析】
选项A：人眼看到的像不一定是虚像。当物距大于焦距时，凸透镜成实像，实像可被人眼在合适位置观察到，故A错误。
选项B：人偶靠近水杯时，若物距小于焦距，成正立、放大的虚像，是正立的，不会出现“变高又变粗”的倒立像；若物距在一倍到二倍焦距之间，成倒立放大的实像，也不符合“变高又变粗”的描述，故B错误。
选项C：当人偶离水杯足够远（物距$u＞2f$）时，凸透镜成倒立、缩小的实像，并非“上下倒立又变短”，故C错误。
选项D：当人偶离水杯的距离使凸透镜成实像时，若人眼位于水杯与人偶之间（物体和凸透镜之间），无法接收到实像的光线，因此无论人眼在该区域的什么位置，都看不清人偶的像，故D正确。
【答案】
D
【知识点】
凸透镜成像规律
【点评】
本题结合生活中的水杯（凸透镜）考查成像规律，需明确实像和虚像的观察条件，区分不同物距下的成像特点，易错点是实像的观察位置。
【难度系数】
0.5
11.(2024·临沂)在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜和光屏的位置如图所示时，光屏上承接到烛焰清晰的像.保持凸透镜的位置不变，则 （
A.实验所用凸透镜的焦距可能为$10.0\ \mathrm{cm}$
B.光屏上承接到的像是烛焰倒立、放大的实像
C.将蜡烛和光屏的位置互换，光屏上仍能承接到像
D.将蜡烛移至$45.0\ \mathrm{cm}$刻度线处，光屏上仍能承接到像
C
）A.实验所用凸透镜的焦距可能为$10.0\ \mathrm{cm}$
B.光屏上承接到的像是烛焰倒立、放大的实像
C.将蜡烛和光屏的位置互换，光屏上仍能承接到像
D.将蜡烛移至$45.0\ \mathrm{cm}$刻度线处，光屏上仍能承接到像
答案
11.C
解析
【分析】首先确定实验中的物距和像距：由图可知，蜡烛在20.0cm刻度处，凸透镜在50.0cm刻度处，光屏在60.0cm刻度处，因此物距$u=50.0\mathrm{cm}-20.0\mathrm{cm}=30.0\mathrm{cm}$，像距$v=60.0\mathrm{cm}-50.0\mathrm{cm}=10.0\mathrm{cm}$。结合凸透镜成像规律逐一分析选项：凸透镜成像规律为：当$u＞2f$时，成倒立、缩小的实像，此时$f＜v＜2f$；当$f＜u＜2f$时，成倒立、放大的实像，此时$v＞2f$；凸透镜成像时光路可逆，互换物距和像距仍能成像；当$u＜f$时，成正立、放大的虚像，虚像无法用光屏承接。
【解析】
1. 计算物距和像距：
物距$u = 50.0\mathrm{cm} - 20.0\mathrm{cm} = 30.0\mathrm{cm}$，
像距$v = 60.0\mathrm{cm} - 50.0\mathrm{cm} = 10.0\mathrm{cm}$。
2. 分析选项：
选项A：若$f=10.0\mathrm{cm}$，则$2f=20.0\mathrm{cm}$，此时$u=30.0\mathrm{cm}＞2f$，像距应满足$f＜v＜2f$（即$10.0\mathrm{cm}＜v＜20.0\mathrm{cm}$），但实际$v=10.0\mathrm{cm}=f$，此时无法成像，故A错误。
选项B：由$u=30.0\mathrm{cm}$、$v=10.0\mathrm{cm}$可知$u＞v$，根据成像规律，当$u＞2f$时成倒立、缩小的实像，而非放大的实像，故B错误。
选项C：凸透镜成像时光路可逆，将蜡烛和光屏位置互换后，原来的物距变为像距、像距变为物距，仍能在光屏上承接清晰的像，故C正确。
选项D：由成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入$u=30.0\mathrm{cm}$、$v=10.0\mathrm{cm}$，得$\frac{1}{f}=\frac{1}{30}+\frac{1}{10}=\frac{4}{30}$，解得$f=7.5\mathrm{cm}$。将蜡烛移至45.0cm刻度处，此时物距$u'=50.0\mathrm{cm}-45.0\mathrm{cm}=5.0\mathrm{cm}＜f=7.5\mathrm{cm}$，成虚像，虚像无法用光屏承接，故D错误。
【答案】
C
【知识点】
凸透镜成像规律、光路可逆
【点评】
本题考查凸透镜成像规律的应用，需先确定物距和像距，结合成像规律分析各选项，同时掌握光路可逆和虚像的特点，是中等难度的实验题。
【难度系数】
0.5
【解析】
1. 计算物距和像距：
物距$u = 50.0\mathrm{cm} - 20.0\mathrm{cm} = 30.0\mathrm{cm}$，
像距$v = 60.0\mathrm{cm} - 50.0\mathrm{cm} = 10.0\mathrm{cm}$。
2. 分析选项：
选项A：若$f=10.0\mathrm{cm}$，则$2f=20.0\mathrm{cm}$，此时$u=30.0\mathrm{cm}＞2f$，像距应满足$f＜v＜2f$（即$10.0\mathrm{cm}＜v＜20.0\mathrm{cm}$），但实际$v=10.0\mathrm{cm}=f$，此时无法成像，故A错误。
选项B：由$u=30.0\mathrm{cm}$、$v=10.0\mathrm{cm}$可知$u＞v$，根据成像规律，当$u＞2f$时成倒立、缩小的实像，而非放大的实像，故B错误。
选项C：凸透镜成像时光路可逆，将蜡烛和光屏位置互换后，原来的物距变为像距、像距变为物距，仍能在光屏上承接清晰的像，故C正确。
选项D：由成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入$u=30.0\mathrm{cm}$、$v=10.0\mathrm{cm}$，得$\frac{1}{f}=\frac{1}{30}+\frac{1}{10}=\frac{4}{30}$，解得$f=7.5\mathrm{cm}$。将蜡烛移至45.0cm刻度处，此时物距$u'=50.0\mathrm{cm}-45.0\mathrm{cm}=5.0\mathrm{cm}＜f=7.5\mathrm{cm}$，成虚像，虚像无法用光屏承接，故D错误。
【答案】
C
【知识点】
凸透镜成像规律、光路可逆
【点评】
本题考查凸透镜成像规律的应用，需先确定物距和像距，结合成像规律分析各选项，同时掌握光路可逆和虚像的特点，是中等难度的实验题。
【难度系数】
0.5

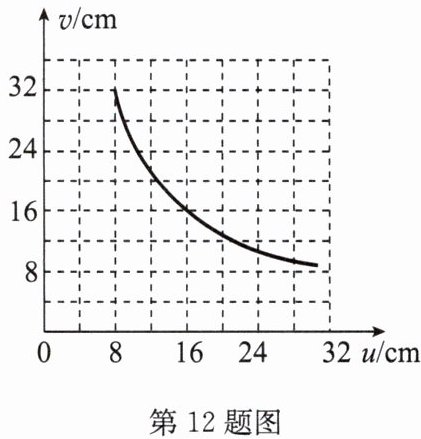

12.某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离$ u $与像到凸透镜的距离$ v $之间关系的图像，如图所示.下列判断正确的是（
A.用白纸遮住凸透镜上半部分，光屏上的像会变暗且不完整
B.该凸透镜的焦距是10 cm
C.当$ u=16 \ \mathrm{cm} $时，成倒立、等大的实像
D.物体从距凸透镜12 cm处移动到1 cm处的过程中，所成像的大小一直变大
C
）A.用白纸遮住凸透镜上半部分，光屏上的像会变暗且不完整
B.该凸透镜的焦距是10 cm
C.当$ u=16 \ \mathrm{cm} $时，成倒立、等大的实像
D.物体从距凸透镜12 cm处移动到1 cm处的过程中，所成像的大小一直变大
答案
12.C
解析
【分析】本题考查凸透镜成像规律的应用，解题思路是：首先利用凸透镜成像中“当u=2f时，v=2f，成倒立等大实像”的规律，结合图像确定凸透镜的焦距；再逐一分析每个选项，结合凸透镜成像的其他规律（如遮挡透镜的成像特点、物距变化时像的变化规律）判断正误。
【解析】根据凸透镜成像规律，当物距u=2f时，像距v=2f，成倒立、等大的实像。由图像可知，当u=16cm时，v=16cm，因此2f=16cm，解得该凸透镜的焦距f=8cm。对各选项分析如下：
1. 选项A：用白纸遮住凸透镜上半部分，凸透镜下半部分仍能折射光线，光屏上的像完整，仅亮度变暗，故A错误；
2. 选项B：由上述计算，焦距f=8cm，并非10cm，故B错误；
3. 选项C：当u=16cm时，u=2f（f=8cm，2f=16cm），根据成像规律，此时成倒立、等大的实像，故C正确；
4. 选项D：物体从距凸透镜12cm处移动到1cm处，分为两个阶段：①u＞f（12cm＞8cm）时，物距减小，像变大；②u＜f（1cm＜8cm）时，物距减小，虚像变小，因此像的大小先变大后变小，并非一直变大，故D错误。
【答案】C
【知识点】凸透镜成像规律、焦距的计算
【点评】本题结合图像考查凸透镜成像规律的应用，需要学生掌握u=2f时的成像特点，以及透镜遮挡后的成像规律、物距变化时像的变化规律，是凸透镜成像部分的典型基础考题，注重规律的实际应用。
【难度系数】0.5
【解析】根据凸透镜成像规律，当物距u=2f时，像距v=2f，成倒立、等大的实像。由图像可知，当u=16cm时，v=16cm，因此2f=16cm，解得该凸透镜的焦距f=8cm。对各选项分析如下：
1. 选项A：用白纸遮住凸透镜上半部分，凸透镜下半部分仍能折射光线，光屏上的像完整，仅亮度变暗，故A错误；
2. 选项B：由上述计算，焦距f=8cm，并非10cm，故B错误；
3. 选项C：当u=16cm时，u=2f（f=8cm，2f=16cm），根据成像规律，此时成倒立、等大的实像，故C正确；
4. 选项D：物体从距凸透镜12cm处移动到1cm处，分为两个阶段：①u＞f（12cm＞8cm）时，物距减小，像变大；②u＜f（1cm＜8cm）时，物距减小，虚像变小，因此像的大小先变大后变小，并非一直变大，故D错误。
【答案】C
【知识点】凸透镜成像规律、焦距的计算
【点评】本题结合图像考查凸透镜成像规律的应用，需要学生掌握u=2f时的成像特点，以及透镜遮挡后的成像规律、物距变化时像的变化规律，是凸透镜成像部分的典型基础考题，注重规律的实际应用。
【难度系数】0.5
