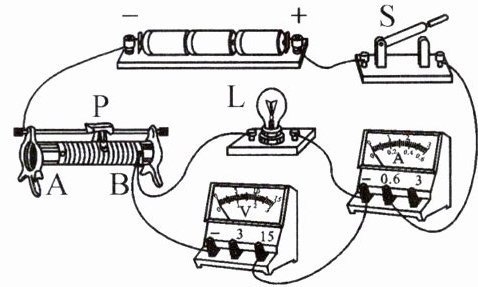

1. 在如图所示的“伏安法测电阻”实验中,闭合开关S,小明发现电流表有示数,但示数较小,小灯泡不亮。接下来应进行的操作是(
A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.减小滑动变阻器接入电路的阻值
D
)A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.减小滑动变阻器接入电路的阻值
答案
1. D
解析
【分析】
首先从题干给出的现象入手分析：闭合开关后电流表有示数，说明整个电路是导通的，不存在断路问题，直接排除断路类故障的排查方向。接下来电流表示数很小，说明电路总电阻过大，根据欧姆定律，电源电压不变时，电阻越大电流越小，此时小灯泡的实际功率远小于额定功率，所以不足以发光。接下来逐一比对选项：不需要直接更换灯泡、调整电压表量程，也不用排查断路故障，只需要调小滑动变阻器接入的电阻，增大电路电流，观察灯泡是否发光即可。
【解析】
解：
1. 先判断电路通断状态：闭合开关后电流表有示数，说明电路是通路，不存在断路故障，因此C选项错误。
2. 分析电流过小的原因：电流表示数较小，由欧姆定律$I=\frac{U}{R}$可知，电源电压恒定，说明电路中总电阻过大，小灯泡的实际功率过小，达不到发光的功率要求，因此灯泡不亮。
3. 逐一排除错误选项：
A选项：更换同样规格的小灯泡，无法改变电路总电阻，电路电流依然很小，灯泡依旧无法发光，操作无意义，错误。
B选项：当前故障和电压表量程选择无关，更换电压表量程不能解决灯泡不亮的问题，错误。
D选项：减小滑动变阻器接入电路的阻值，电路总电阻随之减小，电路电流增大，小灯泡的实际功率会升高到正常发光的水平，是正确的操作。
综上，本题选D。
【答案】
D
【知识点】
电路故障分析、欧姆定律、滑动变阻器使用
【点评】
本题是伏安法实验中的典型实操场景题，很多同学看到灯泡不亮会第一时间误以为是灯泡损坏或者电路断路，忽略了电流表有示数这个核心判断条件，解题时要先根据电表示数锁定电路通断状态，再分析电流过小的诱因，优先通过调节滑动变阻器排查问题，不要盲目更换实验器材。
【难度系数】
0.8
首先从题干给出的现象入手分析：闭合开关后电流表有示数，说明整个电路是导通的，不存在断路问题，直接排除断路类故障的排查方向。接下来电流表示数很小，说明电路总电阻过大，根据欧姆定律，电源电压不变时，电阻越大电流越小，此时小灯泡的实际功率远小于额定功率，所以不足以发光。接下来逐一比对选项：不需要直接更换灯泡、调整电压表量程，也不用排查断路故障，只需要调小滑动变阻器接入的电阻，增大电路电流，观察灯泡是否发光即可。
【解析】
解：
1. 先判断电路通断状态：闭合开关后电流表有示数，说明电路是通路，不存在断路故障，因此C选项错误。
2. 分析电流过小的原因：电流表示数较小，由欧姆定律$I=\frac{U}{R}$可知，电源电压恒定，说明电路中总电阻过大，小灯泡的实际功率过小，达不到发光的功率要求，因此灯泡不亮。
3. 逐一排除错误选项：
A选项：更换同样规格的小灯泡，无法改变电路总电阻，电路电流依然很小，灯泡依旧无法发光，操作无意义，错误。
B选项：当前故障和电压表量程选择无关，更换电压表量程不能解决灯泡不亮的问题，错误。
D选项：减小滑动变阻器接入电路的阻值，电路总电阻随之减小，电路电流增大，小灯泡的实际功率会升高到正常发光的水平，是正确的操作。
综上，本题选D。
【答案】
D
【知识点】
电路故障分析、欧姆定律、滑动变阻器使用
【点评】
本题是伏安法实验中的典型实操场景题，很多同学看到灯泡不亮会第一时间误以为是灯泡损坏或者电路断路，忽略了电流表有示数这个核心判断条件，解题时要先根据电表示数锁定电路通断状态，再分析电流过小的诱因，优先通过调节滑动变阻器排查问题，不要盲目更换实验器材。
【难度系数】
0.8
2. 小明同学练习用“伏安法”测电阻，他所测电阻的阻值约为$2\ \Omega $，电压表的量程为$0∼ 3\ \mathrm{V}$，电流表的量程为$0∼ 3\ \mathrm{A}$。测量结束后，他得到的结论是待测电阻的阻值为$10\ \Omega $，则他在测量中所出现的错误可能是（
A.电压表和电流表的位置接反了
B.没有多次测量取平均值，致使误差过大
C.电压表按$0∼ 15\ \mathrm{V}$量程读数，电流表按$0∼ 0.6\ \mathrm{A}$量程读数
D.电压表按$0∼ 15\ \mathrm{V}$量程读数，电流表按$0∼ 3\ \mathrm{A}$量程读数
D
）A.电压表和电流表的位置接反了
B.没有多次测量取平均值，致使误差过大
C.电压表按$0∼ 15\ \mathrm{V}$量程读数，电流表按$0∼ 0.6\ \mathrm{A}$量程读数
D.电压表按$0∼ 15\ \mathrm{V}$量程读数，电流表按$0∼ 3\ \mathrm{A}$量程读数
答案
2. D 提示:若电流表和电压表位置接反了,电路相当于断路,电压表测电源电压,电流表的示数接近0。待测电阻的测量值与测量次数多少没有关系,测量结果与实际相差过大,故不是误差导致的。电压表按0~15 V量程读数,电流表按0~0.6 A量程读数,得到的电压是实际电压的5倍,电流是实际电流的$\frac{1}{5}$,则测量的电阻是实际电阻的25倍。电压表按0~15 V量程读数,电流表按0~3 A量程读数,得到的电压是实际电压的5倍,故本该是2 Ω的电阻测成了10 Ω。
解析
【分析】
我们首先明确已知条件：待测电阻真实阻值约为2Ω，最终测量得到的阻值为10Ω，即测量值是真实值的5倍。根据欧姆定律R=U/I可知，测量时读取的电压与电流的比值，是真实电压与真实电流比值的5倍。接下来我们结合不同电表量程的读数规律：同一指针位置下，电压表0~15V量程的读数是0~3V量程读数的5倍，电流表0~3A量程的读数是0~0.6A量程读数的5倍，逐个对选项进行推导验证，就能找出符合条件的错误操作。
【解析】
已知真实电阻$R_{\mathrm{真}}\approx2\ \Omega$，测量得到的电阻$R_{\mathrm{测}}=10\ \Omega$，即$R_{\mathrm{测}}=5R_{\mathrm{真}}$，由欧姆定律$R=\frac{U}{I}$可得$\frac{U_{\mathrm{测}}}{I_{\mathrm{测}}}=5·\frac{U_{\mathrm{真}}}{I_{\mathrm{真}}}$，逐个分析选项：
选项A：若电压表和电流表位置接反，电压表串联在电路中，由于电压表内阻极大，电路电流几乎为0，电流表示数接近0，计算得到的电阻值会远大于10Ω，不符合题意，A错误。
选项B：误差是实验中不可避免的微小偏差，多次测量取平均值仅能减小误差，无法让测量值和真实值出现5倍的巨大偏差，该结果属于读数错误而非误差，和未多次测量无关，B错误。
选项C：电压表按0~15V量程读数时，$U_{\mathrm{测}}=5U_{\mathrm{真}}$；电流表按0~0.6A量程读数时，$I_{\mathrm{测}}=\frac{1}{5}I_{\mathrm{真}}$，代入欧姆定律得$R_{\mathrm{测}}=\frac{5U_{\mathrm{真}}}{\frac{1}{5}I_{\mathrm{真}}}=25R_{\mathrm{真}}=50\ \Omega$，不符合测量结果10Ω，C错误。
选项D：电压表按0~15V量程读数时，$U_{\mathrm{测}}=5U_{\mathrm{真}}$；电流表按0~3A量程读数，电流读取正确即$I_{\mathrm{测}}=I_{\mathrm{真}}$，代入欧姆定律得$R_{\mathrm{测}}=\frac{5U_{\mathrm{真}}}{I_{\mathrm{真}}}=5R_{\mathrm{真}}=10\ \Omega$，和题目给出的测量结果完全吻合，D正确。
【答案】
D
【知识点】
欧姆定律应用；电表量程读数；伏安法测电阻
【点评】
本题考查伏安法测电阻的读数偏差分析，核心是掌握不同量程电表的读数比例关系，结合欧姆定律推导测量值与真实值的倍数关系，同时要明确误差和错误的本质区别：误差是不可避免的微小偏差，和真实值相差数倍的结果必然是操作或读数错误，不属于误差范畴。
【难度系数】
0.4
我们首先明确已知条件：待测电阻真实阻值约为2Ω，最终测量得到的阻值为10Ω，即测量值是真实值的5倍。根据欧姆定律R=U/I可知，测量时读取的电压与电流的比值，是真实电压与真实电流比值的5倍。接下来我们结合不同电表量程的读数规律：同一指针位置下，电压表0~15V量程的读数是0~3V量程读数的5倍，电流表0~3A量程的读数是0~0.6A量程读数的5倍，逐个对选项进行推导验证，就能找出符合条件的错误操作。
【解析】
已知真实电阻$R_{\mathrm{真}}\approx2\ \Omega$，测量得到的电阻$R_{\mathrm{测}}=10\ \Omega$，即$R_{\mathrm{测}}=5R_{\mathrm{真}}$，由欧姆定律$R=\frac{U}{I}$可得$\frac{U_{\mathrm{测}}}{I_{\mathrm{测}}}=5·\frac{U_{\mathrm{真}}}{I_{\mathrm{真}}}$，逐个分析选项：
选项A：若电压表和电流表位置接反，电压表串联在电路中，由于电压表内阻极大，电路电流几乎为0，电流表示数接近0，计算得到的电阻值会远大于10Ω，不符合题意，A错误。
选项B：误差是实验中不可避免的微小偏差，多次测量取平均值仅能减小误差，无法让测量值和真实值出现5倍的巨大偏差，该结果属于读数错误而非误差，和未多次测量无关，B错误。
选项C：电压表按0~15V量程读数时，$U_{\mathrm{测}}=5U_{\mathrm{真}}$；电流表按0~0.6A量程读数时，$I_{\mathrm{测}}=\frac{1}{5}I_{\mathrm{真}}$，代入欧姆定律得$R_{\mathrm{测}}=\frac{5U_{\mathrm{真}}}{\frac{1}{5}I_{\mathrm{真}}}=25R_{\mathrm{真}}=50\ \Omega$，不符合测量结果10Ω，C错误。
选项D：电压表按0~15V量程读数时，$U_{\mathrm{测}}=5U_{\mathrm{真}}$；电流表按0~3A量程读数，电流读取正确即$I_{\mathrm{测}}=I_{\mathrm{真}}$，代入欧姆定律得$R_{\mathrm{测}}=\frac{5U_{\mathrm{真}}}{I_{\mathrm{真}}}=5R_{\mathrm{真}}=10\ \Omega$，和题目给出的测量结果完全吻合，D正确。
【答案】
D
【知识点】
欧姆定律应用；电表量程读数；伏安法测电阻
【点评】
本题考查伏安法测电阻的读数偏差分析，核心是掌握不同量程电表的读数比例关系，结合欧姆定律推导测量值与真实值的倍数关系，同时要明确误差和错误的本质区别：误差是不可避免的微小偏差，和真实值相差数倍的结果必然是操作或读数错误，不属于误差范畴。
【难度系数】
0.4

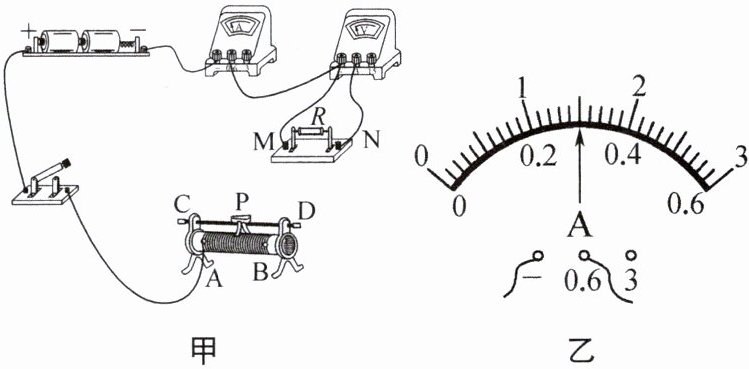

3.（2025·常州钟楼期末）实验室里有一个标识不清的定值电阻，小亮设计实验进行测量（电源为两节干电池）。
（1）为使电路连接完整，需用导线连接
（2）连接电路时，开关应
（3）排除故障后闭合开关，移动滑片使电压表示数为2.4 V，电流表示数如图乙，为
（1）为使电路连接完整，需用导线连接
DN
（填“DM”或“DN”）。（2）连接电路时，开关应
断开
，滑动变阻器的滑片P应放在B
（填“A”或“B”）接线柱一端。闭合开关，电压表示数接近电源电压，电流表无示数。经检查电流表及各接线处均完好，则电路的故障可能是定值电阻R断路
。（3）排除故障后闭合开关，移动滑片使电压表示数为2.4 V，电流表示数如图乙，为
0.3
A，则定值电阻R为8
$\Omega$。小亮把该数据作为本实验的最终结果，请你做出评价或建议：改变滑片位置进行多次测量,取平均值减小误差
。答案
3. (1) DN (2) 断开 B 定值电阻R断路 (3) 0.3 8 改变滑片位置进行多次测量,取平均值减小误差 提示:(1)滑动变阻器应一上一下与定值电阻R串联连入电路,电压表与定值电阻并联,故用导线连接DN。(2)闭合开关,电流表示数为0,为断路故障,电压表示数约为电源电压,则电压表并联处断路,即定值电阻R断路。(3)电流表示数为0.3 A,定值电阻$R=\frac{U}{I}=\frac{2.4\ \mathrm{V}}{0.3\ \mathrm{A}}=8\ \Omega$,只测一组数据就得到结果,可能存在较大误差,应改变滑片位置多次测量,取平均值来减小误差。
解析
【分析】
这是一道伏安法测定值电阻的常规实验题，我们可以按小问逐步梳理思路：
1. 第一问：首先明确滑动变阻器的接线规则是“一上一下”，且需要和定值电阻串联。如果选DM接线，导线会直接短路定值电阻R，不符合实验要求，因此只能选DN，才能让滑动变阻器和R串联，电路完整。
2. 第二问：连接电路的基础安全操作要求开关必须断开，避免接线错误短路烧坏元件；闭合开关前滑动变阻器要调到最大阻值处，当前滑动变阻器下接线柱接的是A，滑片移到B端时接入的电阻丝最长，阻值最大，因此滑片要放在B端。故障判断时，电流表无示数说明电路是断路状态，电压表接近电源电压，且电流表和所有接线都完好，说明电压表两端可以连通电源正负极，因此故障就是和电压表并联的定值电阻R断路。
3. 第三问：电流表选用的是0~0.6A量程，分度值为0.02A，指针指向0.3A位置，读出电流后用欧姆定律R=U/I就能算出电阻值。单次测量得到的结果误差较大，测定值电阻需要多次测量取平均值来减小误差，不能只测一组数据就作为最终结果。
【解析】
(1) 实验中滑动变阻器需要和定值电阻串联，按照“一上一下”的规则接线，若连接DM会直接短路定值电阻R，电路不符合实验要求，因此选择连接DN，即可让电路连接完整。
(2) 连接电路时，为保护电路元件，开关应处于断开状态；闭合开关前滑动变阻器滑片要置于最大阻值处，由于滑动变阻器下接线柱接A，因此滑片P放在B端时接入电路的电阻最大。闭合开关后电流表无示数说明电路断路，电压表示数接近电源电压，且电流表、各接线处均完好，说明电压表两端可连通电源两极，因此电路故障为定值电阻R断路。
(3) 电流表选用0~0.6A量程，该量程分度值为0.02A，指针对应示数为0.3A；根据欧姆定律计算定值电阻阻值：$R=\frac{U}{I}=\frac{2.4\ \mathrm{V}}{0.3\ \mathrm{A}}=8\ \Omega$。仅通过一次测量得到的电阻结果存在较大误差，应当移动滑动变阻器的滑片，多次测量不同电压下的电阻值，取平均值来减小实验误差。
【答案】
(1) DN (2) 断开 B 定值电阻R断路 (3) 0.3 8 改变滑片位置进行多次测量，取平均值减小误差
【知识点】
伏安法测电阻，电路故障分析，欧姆定律应用
【点评】
本题围绕伏安法测定值电阻的基础实验展开，覆盖了电路连接规范、实验操作要求、故障排查、电表读数、数据处理多个核心考点，贴合日常实验操作场景，能够有效考察学生对基础电学实验的掌握程度，也提醒学生测定值电阻时多次测量取平均值是减小误差的必要操作，不能仅凭单次测量得到最终结果。
【难度系数】
0.7
这是一道伏安法测定值电阻的常规实验题，我们可以按小问逐步梳理思路：
1. 第一问：首先明确滑动变阻器的接线规则是“一上一下”，且需要和定值电阻串联。如果选DM接线，导线会直接短路定值电阻R，不符合实验要求，因此只能选DN，才能让滑动变阻器和R串联，电路完整。
2. 第二问：连接电路的基础安全操作要求开关必须断开，避免接线错误短路烧坏元件；闭合开关前滑动变阻器要调到最大阻值处，当前滑动变阻器下接线柱接的是A，滑片移到B端时接入的电阻丝最长，阻值最大，因此滑片要放在B端。故障判断时，电流表无示数说明电路是断路状态，电压表接近电源电压，且电流表和所有接线都完好，说明电压表两端可以连通电源正负极，因此故障就是和电压表并联的定值电阻R断路。
3. 第三问：电流表选用的是0~0.6A量程，分度值为0.02A，指针指向0.3A位置，读出电流后用欧姆定律R=U/I就能算出电阻值。单次测量得到的结果误差较大，测定值电阻需要多次测量取平均值来减小误差，不能只测一组数据就作为最终结果。
【解析】
(1) 实验中滑动变阻器需要和定值电阻串联，按照“一上一下”的规则接线，若连接DM会直接短路定值电阻R，电路不符合实验要求，因此选择连接DN，即可让电路连接完整。
(2) 连接电路时，为保护电路元件，开关应处于断开状态；闭合开关前滑动变阻器滑片要置于最大阻值处，由于滑动变阻器下接线柱接A，因此滑片P放在B端时接入电路的电阻最大。闭合开关后电流表无示数说明电路断路，电压表示数接近电源电压，且电流表、各接线处均完好，说明电压表两端可连通电源两极，因此电路故障为定值电阻R断路。
(3) 电流表选用0~0.6A量程，该量程分度值为0.02A，指针对应示数为0.3A；根据欧姆定律计算定值电阻阻值：$R=\frac{U}{I}=\frac{2.4\ \mathrm{V}}{0.3\ \mathrm{A}}=8\ \Omega$。仅通过一次测量得到的电阻结果存在较大误差，应当移动滑动变阻器的滑片，多次测量不同电压下的电阻值，取平均值来减小实验误差。
【答案】
(1) DN (2) 断开 B 定值电阻R断路 (3) 0.3 8 改变滑片位置进行多次测量，取平均值减小误差
【知识点】
伏安法测电阻，电路故障分析，欧姆定律应用
【点评】
本题围绕伏安法测定值电阻的基础实验展开，覆盖了电路连接规范、实验操作要求、故障排查、电表读数、数据处理多个核心考点，贴合日常实验操作场景，能够有效考察学生对基础电学实验的掌握程度，也提醒学生测定值电阻时多次测量取平均值是减小误差的必要操作，不能仅凭单次测量得到最终结果。
【难度系数】
0.7

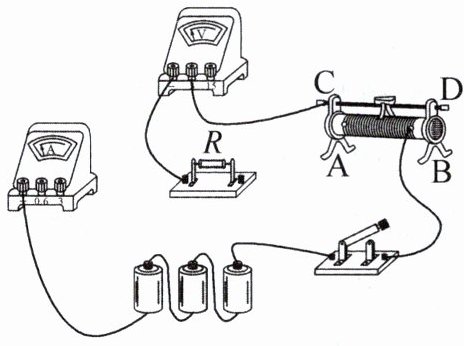

4.（2025·苏州昆山模拟）在用“伏安法”测电阻的实验中，某同学选用了如图所示的实验器材，其中待测电阻$R$的阻值约为$10\ \Omega$，滑动变阻器的最大阻值为$20\ \Omega$，电源由3节新干电池串联而成。
（1）该同学已将图中的部分器材连接好了，请你用笔画线代替导线将电路连接完整，以便继续进行实验。
（2）连接好电路后，如果闭合开关发现电压表示数约为$1.5\ \mathrm{V}$，且无论怎样移动滑片，电流表、电压表的示数都不变，则在连接电路时出现的错误可能是
A. 电阻短路
B. 滑动变阻器连接$\mathrm{CD}$
C. 电阻断路
D. 滑动变阻器连接$\mathrm{AB}$

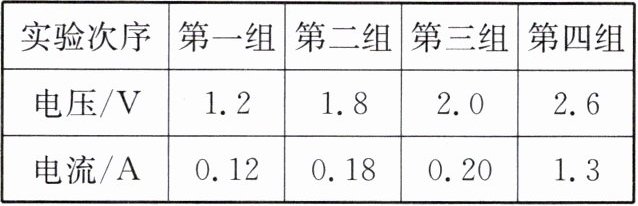

（3）纠正错误后，移动滑片，将所测得的4组数据记录在下表中，四组数据中有一组数据明显错误，错误的数据是第
（1）该同学已将图中的部分器材连接好了，请你用笔画线代替导线将电路连接完整，以便继续进行实验。
（2）连接好电路后，如果闭合开关发现电压表示数约为$1.5\ \mathrm{V}$，且无论怎样移动滑片，电流表、电压表的示数都不变，则在连接电路时出现的错误可能是
D
。如果开关闭合后出现电压表示数为零，且无论怎样移动滑片，电压表的示数都不变，则出现故障的原因为A
。（均填字母）A. 电阻短路
B. 滑动变阻器连接$\mathrm{CD}$
C. 电阻断路
D. 滑动变阻器连接$\mathrm{AB}$
（3）纠正错误后，移动滑片，将所测得的4组数据记录在下表中，四组数据中有一组数据明显错误，错误的数据是第
四
组，错误的原因可能为电流表使用小量程,却按大量程读数
，修正错误数据后所测得的待测电阻$R$的值为10
$\Omega$。答案
4. (1)
(2) D A (3) 四 电流表使用小量程,却按大量程读数 10提示:(1)电源电压为4.5 V,$R_1$约为10 Ω,$I_大=\frac{U}{R_1}=\frac{4.5\ \mathrm{V}}{10\ \Omega}=0.45\ \mathrm{A}$,电流表应选用小量程。(2)闭合开关后,电压表示数小于电源电压,且无论怎样移动滑片,两表示数都不变,说明滑动变阻器变成了定值电阻。闭合开关后电压表示数始终为零,说明电压表所测的电阻短路。(3)前三组数据的电压与电流的比值是同一个定值,第四组中将1.3 A除以5刚好得到0.26 A,即正确的电流,原因是选用小量程,却按照大量程读数,$R=\frac{U}{I}=\frac{1.2\ \mathrm{V}}{0.12\ \mathrm{A}}=\frac{1.8\ \mathrm{V}}{0.18\ \mathrm{A}}=\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=\frac{2.6\ \mathrm{V}}{0.26\ \mathrm{A}}=10\ \Omega$,则待测电阻R的阻值为10 Ω。
解析
【分析】
我们可以分三步梳理这道题的解题思路：
1. 电路连接部分：先算出3节新干电池总电压为4.5V，结合待测电阻约10Ω，用欧姆定律算出电路最大电流约为0.45A，因此电流表选0~0.6A小量程串联接入电路，电压表并联在待测电阻两端即可完成连线。
2. 故障判断部分：第一个现象是电压表示数约1.5V，移动滑片两表都不变，说明滑动变阻器接入了全部20Ω的最大阻值，此时总电阻30Ω，电流0.15A，待测电阻分压刚好1.5V，对应滑动变阻器接了两个下接线柱；第二个现象是电压表示数始终为0，说明和电压表并联的待测电阻被短路，电压表也被短路无示数。
3. 数据排查部分：先计算前三组数据的U/I比值，都等于10Ω，第四组数据算出的阻值明显偏离，结合电流表大小量程读数是5倍的关系，可判断是接了小量程却按大量程读数，修正后得到待测电阻阻值。
【解析】
（1）电源总电压U=3×1.5V=4.5V，待测电阻R≈10Ω，电路最大电流$I_{max}=\frac{U}{R}=\frac{4.5\ \mathrm{V}}{10\ \Omega}=0.45\ \mathrm{A}$，因此电流表选择0~0.6A量程串联接入电路，电压表选择0~15V量程并联在待测电阻两端，完成电路连接。
（2）①闭合开关后电压表示数约1.5V，移动滑片两电表示数均不变，说明滑动变阻器全部阻值接入电路，相当于定值电阻，即滑动变阻器连接了下方两个接线柱AB，选D；
②闭合开关后电压表示数始终为0，移动滑片示数不变，说明电压表所测的待测电阻短路，电压表被短路无示数，选A。
（3）计算四组数据的U/I比值：前三组分别为$\frac{1.2\ \mathrm{V}}{0.12\ \mathrm{A}}=10\ \Omega$、$\frac{1.8\ \mathrm{V}}{0.18\ \mathrm{A}}=10\ \Omega$、$\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$，第四组$\frac{2.6\ \mathrm{V}}{1.3\ \mathrm{A}}=2\ \Omega$明显偏离正常值，因此错误的是第4组；电流表0~3A量程读数是0~0.6A量程的5倍，1.3A÷5=0.26A，修正后$\frac{2.6\ \mathrm{V}}{0.26\ \mathrm{A}}=10\ \Omega$，错误原因是电流表使用小量程却按大量程读数，修正后待测电阻R的阻值为10Ω。
【答案】
(1) (2) D A (3) 四 电流表使用小量程,却按大量程读数 10
【知识点】
伏安法测电阻，电路故障分析，欧姆定律应用
【点评】
本题是伏安法测电阻的经典综合题，覆盖了实验连线、故障排查、异常数据修正三个核心考点，易错点是电流表大小量程读数偏差的判断，需要学生结合欧姆定律的规律排查反常数据，巩固实验操作的细节要点。
【难度系数】
0.6
我们可以分三步梳理这道题的解题思路：
1. 电路连接部分：先算出3节新干电池总电压为4.5V，结合待测电阻约10Ω，用欧姆定律算出电路最大电流约为0.45A，因此电流表选0~0.6A小量程串联接入电路，电压表并联在待测电阻两端即可完成连线。
2. 故障判断部分：第一个现象是电压表示数约1.5V，移动滑片两表都不变，说明滑动变阻器接入了全部20Ω的最大阻值，此时总电阻30Ω，电流0.15A，待测电阻分压刚好1.5V，对应滑动变阻器接了两个下接线柱；第二个现象是电压表示数始终为0，说明和电压表并联的待测电阻被短路，电压表也被短路无示数。
3. 数据排查部分：先计算前三组数据的U/I比值，都等于10Ω，第四组数据算出的阻值明显偏离，结合电流表大小量程读数是5倍的关系，可判断是接了小量程却按大量程读数，修正后得到待测电阻阻值。
【解析】
（1）电源总电压U=3×1.5V=4.5V，待测电阻R≈10Ω，电路最大电流$I_{max}=\frac{U}{R}=\frac{4.5\ \mathrm{V}}{10\ \Omega}=0.45\ \mathrm{A}$，因此电流表选择0~0.6A量程串联接入电路，电压表选择0~15V量程并联在待测电阻两端，完成电路连接。
（2）①闭合开关后电压表示数约1.5V，移动滑片两电表示数均不变，说明滑动变阻器全部阻值接入电路，相当于定值电阻，即滑动变阻器连接了下方两个接线柱AB，选D；
②闭合开关后电压表示数始终为0，移动滑片示数不变，说明电压表所测的待测电阻短路，电压表被短路无示数，选A。
（3）计算四组数据的U/I比值：前三组分别为$\frac{1.2\ \mathrm{V}}{0.12\ \mathrm{A}}=10\ \Omega$、$\frac{1.8\ \mathrm{V}}{0.18\ \mathrm{A}}=10\ \Omega$、$\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$，第四组$\frac{2.6\ \mathrm{V}}{1.3\ \mathrm{A}}=2\ \Omega$明显偏离正常值，因此错误的是第4组；电流表0~3A量程读数是0~0.6A量程的5倍，1.3A÷5=0.26A，修正后$\frac{2.6\ \mathrm{V}}{0.26\ \mathrm{A}}=10\ \Omega$，错误原因是电流表使用小量程却按大量程读数，修正后待测电阻R的阻值为10Ω。
【答案】
(1)
(2) D A (3) 四 电流表使用小量程,却按大量程读数 10【知识点】
伏安法测电阻，电路故障分析，欧姆定律应用
【点评】
本题是伏安法测电阻的经典综合题，覆盖了实验连线、故障排查、异常数据修正三个核心考点，易错点是电流表大小量程读数偏差的判断，需要学生结合欧姆定律的规律排查反常数据，巩固实验操作的细节要点。
【难度系数】
0.6
