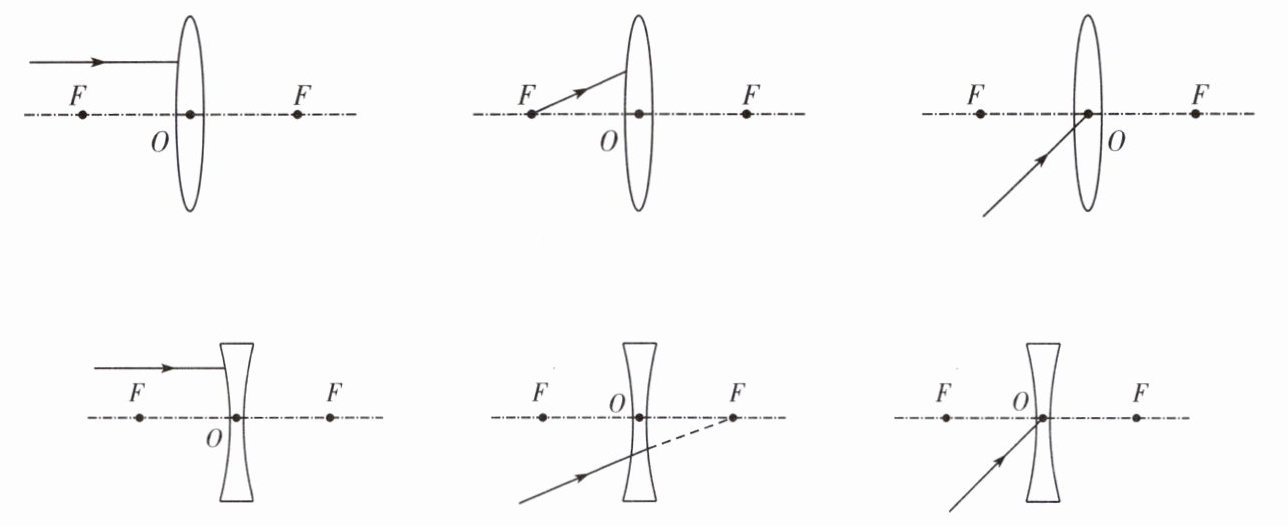

5. 通过观察凸透镜和凹透镜对光的作用，掌握三条特殊光线的光路，根据规律完成下列光路图。

讨论交流：
（1）平行于主光轴的光线折射后通过。对凹透镜来说，是经过虚焦点。
（2）通过焦点的光线（对凹透镜而言，是指其延长线通过焦点的光线）折射后与平行。
（3）通过光心的光线，其传播方向。

解：
光路绘制说明：
1. 第一幅凸透镜光路：平行于主光轴的入射光线，经凸透镜折射后，折射光线通过透镜右侧的焦点F。
2. 第二幅凸透镜光路：从左侧焦点F发出的入射光线，经凸透镜折射后，折射光线沿平行于主光轴的方向射出。
3. 第三幅凸透镜光路：过光心O的入射光线，经凸透镜后传播方向不变，沿原入射方向直线射出。
4. 第一幅凹透镜光路：平行于主光轴的入射光线，经凹透镜折射后向外偏折，折射光线的反向延长线经过透镜左侧的虚焦点F。
5. 第二幅凹透镜光路：延长线经过右侧焦点F的入射光线，经凹透镜折射后，折射光线沿平行于主光轴的方向射出。
6. 第三幅凹透镜光路：过光心O的入射光线，经凹透镜后传播方向不变，沿原入射方向直线射出。
(1) 焦点；折射光线的反向延长线
(2) 主光轴
(3) 不变

三、观察凸透镜成像
完成“活动3.5 用凸透镜观察物体”。
归纳:适当调整物体和光屏到凸透镜的距离,看到的像的种类有哪些?

解：调整物体到凸透镜的距离，可得到不同性质的像：
1. 当物体到透镜的距离大于2倍焦距时，能在光屏上观察到倒立、缩小的实像；
2. 当物体到透镜的距离等于2倍焦距时，能在光屏上观察到倒立、等大的实像；
3. 当物体到透镜的距离在1倍焦距和2倍焦距之间时，能在光屏上观察到倒立、放大的实像；
4. 当物体到透镜的距离小于1倍焦距时，光屏上无法承接像，透过凸透镜可观察到正立、放大的虚像。
答：可以看到的像的种类有倒立缩小的实像、倒立等大的实像、倒立放大的实像、正立放大的虚像。

1. 透镜是利用光的规律制成的。透镜有两类:一类是中间比边缘厚的透镜，叫作，如镜片；另一类是中间比边缘薄的透镜，叫作，如镜片。

1. 折射 凸透镜 老花镜 凹透镜 近视眼镜

2. 凸透镜将平行于主光轴的光于一点，这个点叫作，该点到光心的距离叫作。若太阳光沿平行于主光轴方向射到某凸透镜上时，在光屏上形成的一个最小、最亮的光斑到凸透镜的距离为10 cm，则这个凸透镜的焦距是cm。

2. 会聚 焦点 焦距 10
