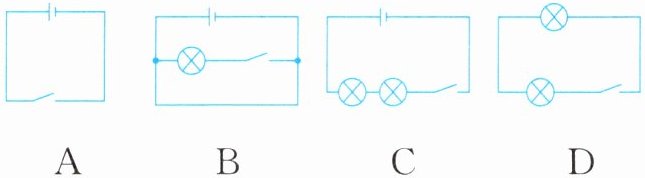

7. 下列电路图中结构完整且能正常工作的是（）
A
B
C D
A
B
C D
答案
C
解析
完整且能正常工作的电路需要同时具备电源、用电器、开关、导线四类基本元件，且不能出现电源短路：A电路缺少用电器，闭合开关后会发生电源短路，无法正常工作；B电路开关闭合后，电源直接被导线连通，发生电源短路，无法正常工作；C电路包含全部四类电路基本元件，无短路故障，结构完整可正常工作；D电路缺少电源，用电器无法工作。
8.充电宝是指可以直接给移动设备充电且自身具有储电功能的装置。当给充电宝充电时，充电宝是该电路中的；当充电宝给移动设备充电时，充电宝是该电路中的，移动设备是。
答案
解：
当给充电宝充电时，充电宝消耗电能，将电能转化为化学能储存起来，是该电路中的用电器；
当充电宝给移动设备充电时，充电宝向外提供电能，将储存的化学能转化为电能，是该电路中的电源，移动设备消耗电能，是用电器。
当给充电宝充电时，充电宝消耗电能，将电能转化为化学能储存起来，是该电路中的用电器；
当充电宝给移动设备充电时，充电宝向外提供电能，将储存的化学能转化为电能，是该电路中的电源，移动设备消耗电能，是用电器。

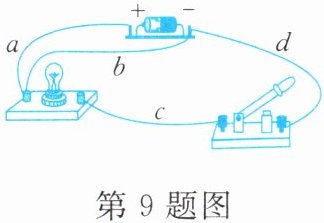

9.如图所示是小林连接的一个简单电路，仔细观察该电路的连接情况，发现它了，一分钟后手摸电池，发现电池。检查后发现产生该现象的主要原因是多接了一根导线，这根导线是（填字母）。拆除这根导线后留下的电路是的（选填“通路”或“断路”）。
答案
解：
由电路连接可知，导线直接将电源正负极相连，没有经过用电器，电路发生短路；
短路时电路中电流极大，短时间内电池会释放大量的热，手摸电池会发现电池发烫（发热）；
造成电源短路的多余导线是b，它直接绕过灯泡和开关连通了电源两极；
拆除导线b后，开关处于断开状态，留下的电路是断路。
由电路连接可知，导线直接将电源正负极相连，没有经过用电器，电路发生短路；
短路时电路中电流极大，短时间内电池会释放大量的热，手摸电池会发现电池发烫（发热）；
造成电源短路的多余导线是b，它直接绕过灯泡和开关连通了电源两极；
拆除导线b后，开关处于断开状态，留下的电路是断路。
10. 根据如图所示的电路图，用“通路”“开路”或“电源短路”填空。
(1)当S₁、S₂都断开时，。
(2)当S₁、S₂都闭合时是。
(3)当S₁闭合、S₂断开时是。
(4)当S₁断开、S₂闭合时是。
(1)当S₁、S₂都断开时，。
(2)当S₁、S₂都闭合时是。
(3)当S₁闭合、S₂断开时是。
(4)当S₁断开、S₂闭合时是。
答案
解：
(1) 开路
(2) 电源短路
(3) 通路
(4) 开路
(1) 开路
(2) 电源短路
(3) 通路
(4) 开路

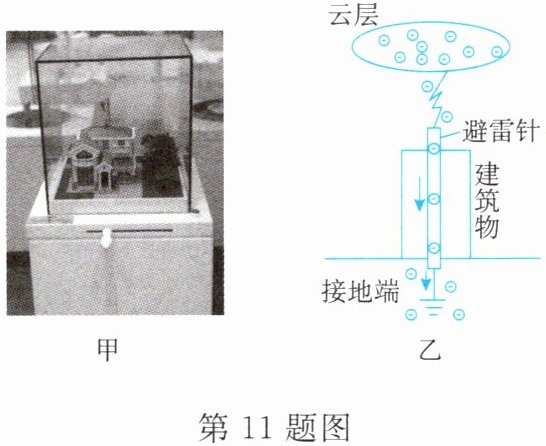

11. 如图甲所示是中国科学技术馆“模拟避雷”的实验展台。闪电发生时，电子从云层移动到避雷针，建筑物不会受到任何影响，图乙为上述情景的示意图。关于此过程，下列说法正确的是 （）
A.云层放电时，云层失去了电子，带负电
B.云层放电时，创造了电荷
C.云层放电时，与避雷针和大地相连的金属线中，电流方向是从大地指向避雷针
D.使用避雷针的目的是防止雷声对人类产生伤害
A.云层放电时，云层失去了电子，带负电
B.云层放电时，创造了电荷
C.云层放电时，与避雷针和大地相连的金属线中，电流方向是从大地指向避雷针
D.使用避雷针的目的是防止雷声对人类产生伤害
答案
C
解析
逐一分析选项：
1. 选项A：闪电发生时电子从云层移动到避雷针，云层失去电子，带正电，该说法错误。
2. 选项B：放电过程是电荷的转移，电荷不能被创造，符合电荷守恒规律，该说法错误。
3. 选项C：物理学规定正电荷定向移动的方向为电流方向，电流方向与负电荷（电子）定向移动的方向相反。此过程中电子从避雷针向大地移动，因此和避雷针、大地相连的金属线中，电流方向是从大地指向避雷针，该说法正确。
4. 选项D：使用避雷针的目的是将雷电电流导入大地，避免建筑物遭受雷击，并非防止雷声对人类产生伤害，该说法错误。
1. 选项A：闪电发生时电子从云层移动到避雷针，云层失去电子，带正电，该说法错误。
2. 选项B：放电过程是电荷的转移，电荷不能被创造，符合电荷守恒规律，该说法错误。
3. 选项C：物理学规定正电荷定向移动的方向为电流方向，电流方向与负电荷（电子）定向移动的方向相反。此过程中电子从避雷针向大地移动，因此和避雷针、大地相连的金属线中，电流方向是从大地指向避雷针，该说法正确。
4. 选项D：使用避雷针的目的是将雷电电流导入大地，避免建筑物遭受雷击，并非防止雷声对人类产生伤害，该说法错误。
