1 小红在做电学实验时，不慎将电压表和电流表的位置接反，如图所示，闭合开关后，其后果是 （
A.两表都烧坏
B.电压表不烧坏，电流表烧坏
C.两表都不烧坏
D.电流表不烧坏，电压表烧坏
B
）A.两表都烧坏
B.电压表不烧坏，电流表烧坏
C.两表都不烧坏
D.电流表不烧坏，电压表烧坏
答案
1.B
解析
【分析】首先明确电流表和电压表的内阻特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。观察电路图，开关闭合后，电流表直接并联在电源两端，电压表与灯泡串联后也并联在电源两端。结合欧姆定律分析电流大小，判断哪个电表会因电流过大损坏。
【解析】电流表电阻非常小，当它直接接在电源两端时，根据欧姆定律$I=\frac{U}{R}$，电源电压$U$一定，电流表电阻$R$极小，电路中的电流会极大，导致电流表烧坏；而电压表内阻极大，其所在支路的电流几乎为零，因此电压表不会烧坏，灯泡也无电流通过，不会损坏。所以闭合开关后的后果是电压表不烧坏，电流表烧坏。
【答案】B
【知识点】电流表使用、电压表使用、电路故障分析
【点评】本题考查电流表和电压表的使用特性，核心是理解电表内阻对电路的影响，属于电学基础题，需牢记电流表相当于导线、电压表相当于开路的知识点。
【难度系数】0.3
【解析】电流表电阻非常小，当它直接接在电源两端时，根据欧姆定律$I=\frac{U}{R}$，电源电压$U$一定，电流表电阻$R$极小，电路中的电流会极大，导致电流表烧坏；而电压表内阻极大，其所在支路的电流几乎为零，因此电压表不会烧坏，灯泡也无电流通过，不会损坏。所以闭合开关后的后果是电压表不烧坏，电流表烧坏。
【答案】B
【知识点】电流表使用、电压表使用、电路故障分析
【点评】本题考查电流表和电压表的使用特性，核心是理解电表内阻对电路的影响，属于电学基础题，需牢记电流表相当于导线、电压表相当于开路的知识点。
【难度系数】0.3

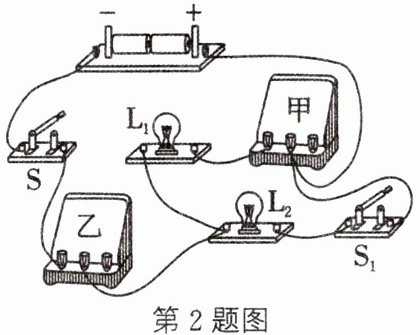

2 [2025 泗阳期中]如图所示的电路,闭合开关 S、$S_1$ 后,灯泡 $L_1$、$L_2$ 都正常发光,关于甲、乙电表(电压表或电流表)的判断,下列说法正确的是 (
A.甲、乙都为电压表
B.甲、乙都为电流表
C.甲为电流表,乙为电压表
D.甲为电压表,乙为电流表
B
)A.甲、乙都为电压表
B.甲、乙都为电流表
C.甲为电流表,乙为电压表
D.甲为电压表,乙为电流表
答案
2.B
解析
【分析】
要判断甲、乙电表的类型，需牢记电流表串联（相当于导线）、电压表并联（相当于开路）的使用规则，结合闭合开关后两灯都发光的条件，分析电路是否为通路，逐一排除不符合的选项，最终确定正确电表类型。
【解析】
根据电流表和电压表的使用规则：电流表串联在电路中，电阻极小，相当于导线；电压表并联在电路中，电阻极大，相当于开路。闭合开关S、S₁后，灯泡L₁、L₂都正常发光，说明电路为通路，无断路或短路故障。
1. 假设甲为电压表：电压表相当于开路，电流无法通过甲，整个电路断路，两灯都不发光，不符合题意，排除A（甲、乙都为电压表）、D（甲为电压表）选项。
2. 假设乙为电压表：电压表相当于开路，L₁所在支路（电源正极→甲→L₁→乙→S→电源负极）断路，L₁无法发光，不符合题意，排除C（乙为电压表）选项。
3. 若甲、乙都为电流表：甲相当于导线，乙相当于导线，电流分为两条支路：①电源正极→甲→L₁→乙→S→电源负极；②电源正极→甲→S₁→L₂→乙→S→电源负极，两灯并联，均有电流通过，都能正常发光，符合题意。
【答案】
B
【知识点】
电流表使用、电压表使用、电路通路判断
【点评】
本题考查电路中电表类型的判断，核心是掌握电流表和电压表的使用特点，结合电路通路的条件分析，需理清电流路径，难度适中。
【难度系数】
0.5
要判断甲、乙电表的类型，需牢记电流表串联（相当于导线）、电压表并联（相当于开路）的使用规则，结合闭合开关后两灯都发光的条件，分析电路是否为通路，逐一排除不符合的选项，最终确定正确电表类型。
【解析】
根据电流表和电压表的使用规则：电流表串联在电路中，电阻极小，相当于导线；电压表并联在电路中，电阻极大，相当于开路。闭合开关S、S₁后，灯泡L₁、L₂都正常发光，说明电路为通路，无断路或短路故障。
1. 假设甲为电压表：电压表相当于开路，电流无法通过甲，整个电路断路，两灯都不发光，不符合题意，排除A（甲、乙都为电压表）、D（甲为电压表）选项。
2. 假设乙为电压表：电压表相当于开路，L₁所在支路（电源正极→甲→L₁→乙→S→电源负极）断路，L₁无法发光，不符合题意，排除C（乙为电压表）选项。
3. 若甲、乙都为电流表：甲相当于导线，乙相当于导线，电流分为两条支路：①电源正极→甲→L₁→乙→S→电源负极；②电源正极→甲→S₁→L₂→乙→S→电源负极，两灯并联，均有电流通过，都能正常发光，符合题意。
【答案】
B
【知识点】
电流表使用、电压表使用、电路通路判断
【点评】
本题考查电路中电表类型的判断，核心是掌握电流表和电压表的使用特点，结合电路通路的条件分析，需理清电流路径，难度适中。
【难度系数】
0.5

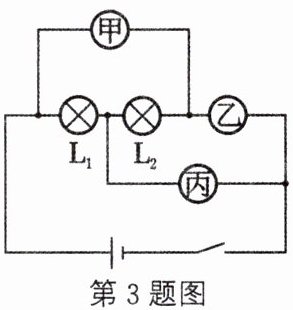

3 如图所示，若电路中的两只小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，则乙是
电流
表；若两只小灯泡并联，则甲是电流
表，乙是电压
表，丙是电流
表。（电压/电流）答案
3.电流 电流 电压 电流
解析
【分析】
要判断电表类型，需明确：电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路两端。
1. 当$\mathrm{L}_1$、$\mathrm{L}_2$串联时，电流只有一条路径，需依次经过$\mathrm{L}_1$、$\mathrm{L}_2$后回到电源负极，因此该路径上的电表必须是电流表（相当于导线），故乙为电流表。
2. 当$\mathrm{L}_1$、$\mathrm{L}_2$并联时，电流有两条独立支路：一条经$\mathrm{L}_1$，另一条经$\mathrm{L}_2$。要形成两条支路，丙需串联在支路中（电流表），甲需导通$\mathrm{L}_2$支路（电流表），乙需并联在电源两端（电压表，相当于开路），因此甲为电流表，乙为电压表，丙为电流表。
【解析】
1. 串联情况：串联电路电流路径唯一，电流从电源正极出发，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，再通过电表回到电源负极，因此该电表需允许电流通过，即乙为电流表（若乙为电压表，电路断开，无法形成串联）。
2. 并联情况：并联电路电流路径有两条：
$\mathrm{L}_1$的支路：电源正极→$\mathrm{L}_1$→丙→开关→电源负极，故丙为电流表（串联在支路中）；
$\mathrm{L}_2$的支路：电源正极→甲→$\mathrm{L}_2$→开关→电源负极，故甲为电流表（串联在支路中）；
乙并联在电源两端，需相当于开路，故乙为电压表（若乙为电流表，会造成电源短路）。
【答案】
电流 电流 电压 电流
【知识点】
电流表使用、电压表使用、串并联电路
【点评】
本题考查串并联电路中电表的判断，核心是掌握电流表串联、电压表并联的使用规则，结合电流路径分析电表类型，是电学基础题，难度适中。
【难度系数】
0.5
要判断电表类型，需明确：电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路两端。
1. 当$\mathrm{L}_1$、$\mathrm{L}_2$串联时，电流只有一条路径，需依次经过$\mathrm{L}_1$、$\mathrm{L}_2$后回到电源负极，因此该路径上的电表必须是电流表（相当于导线），故乙为电流表。
2. 当$\mathrm{L}_1$、$\mathrm{L}_2$并联时，电流有两条独立支路：一条经$\mathrm{L}_1$，另一条经$\mathrm{L}_2$。要形成两条支路，丙需串联在支路中（电流表），甲需导通$\mathrm{L}_2$支路（电流表），乙需并联在电源两端（电压表，相当于开路），因此甲为电流表，乙为电压表，丙为电流表。
【解析】
1. 串联情况：串联电路电流路径唯一，电流从电源正极出发，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，再通过电表回到电源负极，因此该电表需允许电流通过，即乙为电流表（若乙为电压表，电路断开，无法形成串联）。
2. 并联情况：并联电路电流路径有两条：
$\mathrm{L}_1$的支路：电源正极→$\mathrm{L}_1$→丙→开关→电源负极，故丙为电流表（串联在支路中）；
$\mathrm{L}_2$的支路：电源正极→甲→$\mathrm{L}_2$→开关→电源负极，故甲为电流表（串联在支路中）；
乙并联在电源两端，需相当于开路，故乙为电压表（若乙为电流表，会造成电源短路）。
【答案】
电流 电流 电压 电流
【知识点】
电流表使用、电压表使用、串并联电路
【点评】
本题考查串并联电路中电表的判断，核心是掌握电流表串联、电压表并联的使用规则，结合电流路径分析电表类型，是电学基础题，难度适中。
【难度系数】
0.5

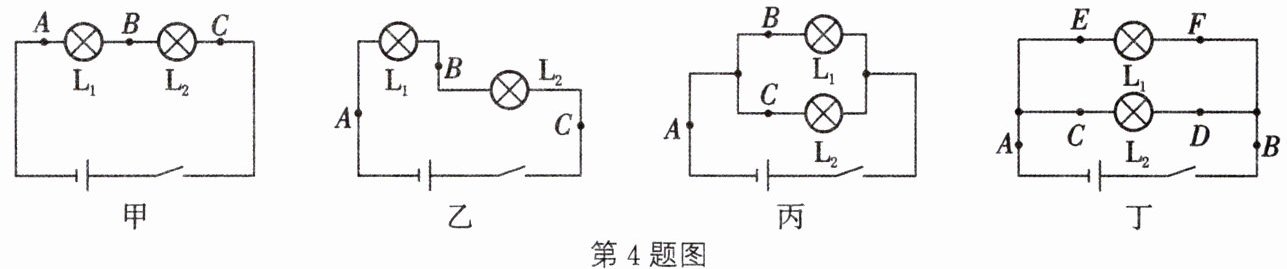

4 如图甲、乙、丙、丁所示的电路图中，闭合开关后，下列关系正确的是 （
A.图甲：$I_A ＞ I_B ＞ I_C$
B.图乙：$U_{AC}=U_{AB} - U_{BC}$
C.图丙：$I_A = I_B + I_C$
D.图丁：$U_{AB}=U_{CD} + U_{EF}$
C
）A.图甲：$I_A ＞ I_B ＞ I_C$
B.图乙：$U_{AC}=U_{AB} - U_{BC}$
C.图丙：$I_A = I_B + I_C$
D.图丁：$U_{AB}=U_{CD} + U_{EF}$
答案
4.C
解析
【分析】
要判断各选项的正误，需先明确每个电路图的连接方式（串联/并联），再结合串并联电路的电流、电压规律分析：
1. 图甲：L₁与L₂串联，串联电路电流处处相等；
2. 图乙：L₁与L₂串联，串联电路总电压等于各部分电压之和；
3. 图丙：L₁与L₂并联，并联电路干路电流等于各支路电流之和；
4. 图丁：L₁与L₂并联，并联电路各支路电压相等，等于电源电压。
【解析】
选项A：图甲中L₁、L₂串联，串联电路电流处处相等，故$I_A=I_B=I_C$，A错误；
选项B：图乙中L₁、L₂串联，根据串联电压规律，总电压等于各部分电压之和，即$U_{AC}=U_{AB}+U_{BC}$，而非$U_{AB}-U_{BC}$，B错误；
选项C：图丙中L₁、L₂并联，A点在干路，B、C分别为两条支路的电流，根据并联电流规律，干路电流等于各支路电流之和，即$I_A = I_B + I_C$，C正确；
选项D：图丁中L₁、L₂并联，并联电路各支路电压等于电源电压，故$U_{AB}=U_{CD}=U_{EF}$，而非$U_{AB}=U_{CD}+U_{EF}$，D错误。
【答案】
C
【知识点】
串并联电路电流规律、串并联电路电压规律
【点评】
本题考查串并联电路的电流、电压规律，需先判断电路连接方式，再结合对应规律分析各选项，属于电路基础题，难度适中。
【难度系数】
0.6
要判断各选项的正误，需先明确每个电路图的连接方式（串联/并联），再结合串并联电路的电流、电压规律分析：
1. 图甲：L₁与L₂串联，串联电路电流处处相等；
2. 图乙：L₁与L₂串联，串联电路总电压等于各部分电压之和；
3. 图丙：L₁与L₂并联，并联电路干路电流等于各支路电流之和；
4. 图丁：L₁与L₂并联，并联电路各支路电压相等，等于电源电压。
【解析】
选项A：图甲中L₁、L₂串联，串联电路电流处处相等，故$I_A=I_B=I_C$，A错误；
选项B：图乙中L₁、L₂串联，根据串联电压规律，总电压等于各部分电压之和，即$U_{AC}=U_{AB}+U_{BC}$，而非$U_{AB}-U_{BC}$，B错误；
选项C：图丙中L₁、L₂并联，A点在干路，B、C分别为两条支路的电流，根据并联电流规律，干路电流等于各支路电流之和，即$I_A = I_B + I_C$，C正确；
选项D：图丁中L₁、L₂并联，并联电路各支路电压等于电源电压，故$U_{AB}=U_{CD}=U_{EF}$，而非$U_{AB}=U_{CD}+U_{EF}$，D错误。
【答案】
C
【知识点】
串并联电路电流规律、串并联电路电压规律
【点评】
本题考查串并联电路的电流、电压规律，需先判断电路连接方式，再结合对应规律分析各选项，属于电路基础题，难度适中。
【难度系数】
0.6
5 如图所示的电路中,闭合开关,电压表$\mathrm{V}_1$、$\mathrm{V}_2$和$\mathrm{V}_3$的示数分别为$U_1$、$U_2$和$U_3$,电流表$\mathrm{A}_1$和$\mathrm{A}_2$的示数分别为$I_1$和$I_2$,则下列关系正确的是 (
A.$U_1=U_2=U_3, I_1=I_2$
B.$U_1+U_2=U_3, I_1=I_2$
C.$U_1=U_2=U_3, I_1＞I_2$
D.$U_1=U_2+U_3, I_1=I_2$
第5题图 第6题图
B
)A.$U_1=U_2=U_3, I_1=I_2$
B.$U_1+U_2=U_3, I_1=I_2$
C.$U_1=U_2=U_3, I_1＞I_2$
D.$U_1=U_2+U_3, I_1=I_2$
第5题图 第6题图
答案
5.B
解析
【分析】首先简化电路：电流表相当于导线，电压表相当于开路，由此判断两个灯泡为串联连接。串联电路的核心规律是电流处处相等，因此先分析电流表的示数关系；再确定各电压表的测量对象，结合串联电路电压规律推导电压关系，即可选出正确选项。
【解析】1. 电流分析：简化电路后，两灯泡串联，串联电路中电流处处相等，电流表A₁、A₂均测串联电路的电流，因此I₁=I₂；2. 电压分析：电压表V₁并联在下方灯泡两端，测其电压U₁；电压表V₂并联在上方灯泡两端，测其电压U₂；电压表V₃并联在电源两端，测总电压U₃；根据串联电路电压规律，总电压等于各部分电压之和，即U₃=U₁+U₂；综上，符合关系的是选项B。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律、电流表电压表使用
【点评】本题考查串联电路的电流、电压规律，解题关键是正确判断电路连接方式及电表的测量对象，属于基础应用题型，难度适中。
【难度系数】0.3
【解析】1. 电流分析：简化电路后，两灯泡串联，串联电路中电流处处相等，电流表A₁、A₂均测串联电路的电流，因此I₁=I₂；2. 电压分析：电压表V₁并联在下方灯泡两端，测其电压U₁；电压表V₂并联在上方灯泡两端，测其电压U₂；电压表V₃并联在电源两端，测总电压U₃；根据串联电路电压规律，总电压等于各部分电压之和，即U₃=U₁+U₂；综上，符合关系的是选项B。
【答案】B
【知识点】串联电路电流规律、串联电路电压规律、电流表电压表使用
【点评】本题考查串联电路的电流、电压规律，解题关键是正确判断电路连接方式及电表的测量对象，属于基础应用题型，难度适中。
【难度系数】0.3
6 对于如图所示的电路，下列分析正确的是 （
A.只闭合$\mathrm{S}_1$时，$\mathrm{L}_2$发光、$\mathrm{L}_1$不发光，电流表$\mathrm{A}_2$测通过$\mathrm{L}_2$的电流
B.只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$发光、$\mathrm{L}_2$不发光，电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流
C.闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表$\mathrm{A}_2$测通过$\mathrm{L}_2$的电流
D.闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表$\mathrm{A}_1$、$\mathrm{A}_2$示数相等
C
）A.只闭合$\mathrm{S}_1$时，$\mathrm{L}_2$发光、$\mathrm{L}_1$不发光，电流表$\mathrm{A}_2$测通过$\mathrm{L}_2$的电流
B.只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$发光、$\mathrm{L}_2$不发光，电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流
C.闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$并联，电流表$\mathrm{A}_2$测通过$\mathrm{L}_2$的电流
D.闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流表$\mathrm{A}_1$、$\mathrm{A}_2$示数相等
答案
6.C
解析
【分析】要判断各选项的正误，需先分析不同开关状态下的电路结构：明确只闭合$\mathrm{S}_1$、只闭合$\mathrm{S}_2$、同时闭合$\mathrm{S}_1$和$\mathrm{S}_2$时的电流路径，进而确定用电器的连接方式（串联/并联），以及电流表测量的电路对象，再逐一验证选项。
【解析】
选项A：只闭合$\mathrm{S}_1$时，电流路径为：电源正极→电流表$\mathrm{A}_1$→$\mathrm{L}_1$→开关$\mathrm{S}_1$→电源负极，此时只有$\mathrm{L}_1$接入电路发光，$\mathrm{L}_2$支路因$\mathrm{S}_2$断开无电流，电流表$\mathrm{A}_2$未接入电路，故A错误。
选项B：只闭合$\mathrm{S}_2$时，开关$\mathrm{S}_1$断开，整个电路为断路，无电流通过，$\mathrm{L}_1$、$\mathrm{L}_2$均不发光，电流表也无示数，故B错误。
选项C：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流从电源正极流出后分为两条支路：①$\mathrm{A}_1$→$\mathrm{L}_1$→$\mathrm{S}_1$→电源负极；②$\mathrm{A}_2$→$\mathrm{L}_2$→$\mathrm{S}_1$→电源负极，因此$\mathrm{L}_1$、$\mathrm{L}_2$并联；电流表$\mathrm{A}_2$在$\mathrm{L}_2$的支路上，测量通过$\mathrm{L}_2$的电流，故C正确。
选项D：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$是并联（非串联），电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，$\mathrm{A}_2$测$\mathrm{L}_2$的电流，并联电路中各支路电流不一定相等，故D错误。
【答案】C
【知识点】并联电路、电流表的使用
【点评】本题考查电路结构分析与电流表测量对象的判断，需掌握开关通断时的电流路径分析方法，是初中电学基础题型。
【难度系数】0.6
【解析】
选项A：只闭合$\mathrm{S}_1$时，电流路径为：电源正极→电流表$\mathrm{A}_1$→$\mathrm{L}_1$→开关$\mathrm{S}_1$→电源负极，此时只有$\mathrm{L}_1$接入电路发光，$\mathrm{L}_2$支路因$\mathrm{S}_2$断开无电流，电流表$\mathrm{A}_2$未接入电路，故A错误。
选项B：只闭合$\mathrm{S}_2$时，开关$\mathrm{S}_1$断开，整个电路为断路，无电流通过，$\mathrm{L}_1$、$\mathrm{L}_2$均不发光，电流表也无示数，故B错误。
选项C：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电流从电源正极流出后分为两条支路：①$\mathrm{A}_1$→$\mathrm{L}_1$→$\mathrm{S}_1$→电源负极；②$\mathrm{A}_2$→$\mathrm{L}_2$→$\mathrm{S}_1$→电源负极，因此$\mathrm{L}_1$、$\mathrm{L}_2$并联；电流表$\mathrm{A}_2$在$\mathrm{L}_2$的支路上，测量通过$\mathrm{L}_2$的电流，故C正确。
选项D：闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$、$\mathrm{L}_2$是并联（非串联），电流表$\mathrm{A}_1$测$\mathrm{L}_1$的电流，$\mathrm{A}_2$测$\mathrm{L}_2$的电流，并联电路中各支路电流不一定相等，故D错误。
【答案】C
【知识点】并联电路、电流表的使用
【点评】本题考查电路结构分析与电流表测量对象的判断，需掌握开关通断时的电流路径分析方法，是初中电学基础题型。
【难度系数】0.6
