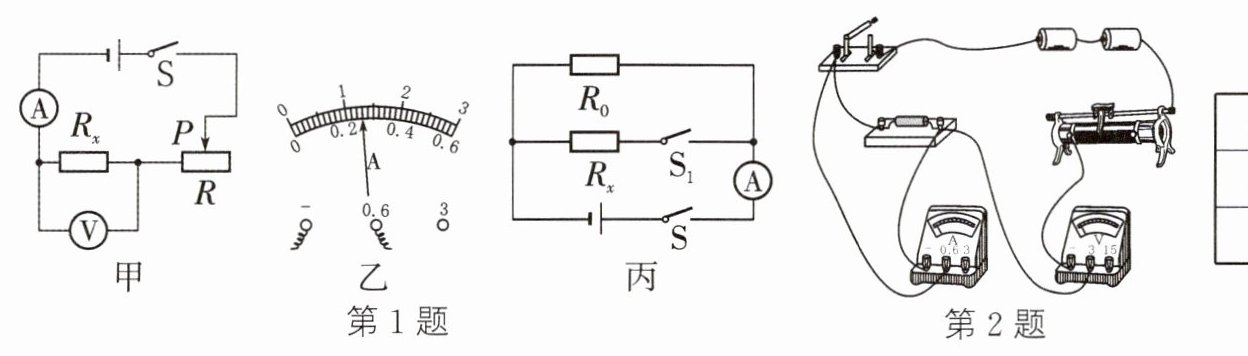

1.（2024·东区）小华用如图甲所示的电路测量定值电阻$R_x$的阻值.
（1）连接电路时，开关应
（2）闭合开关后，发现电流表的指针指向“0”刻度的左侧，造成这一现象的原因可能是
（3）排除故障后进行实验，当电压表示数为2.6 V时，电流表示数如图乙所示，则通过$R_x$的电流为
（4）本实验需要改变滑动变阻器的阻值，多次测量取平均值，目的是为了
（5）小华对实验进一步拓展，利用电源（电压未知但恒定不变）、阻值为$R_0$的定值电阻、电流表、开关等器材，设计了如图丙所示的电路，也能测出$R_x$的阻值，请完成下列实验步骤：
①按电路图正确连接电路，闭合开关S，断开开关$S_1$，读出电流表示数$I_1$；
②
③根据实验数据，计算出待测电阻$R_x=$
（1）连接电路时，开关应
断开
，并将滑动变阻器滑片置于阻值最大
处；（2）闭合开关后，发现电流表的指针指向“0”刻度的左侧，造成这一现象的原因可能是
电流表正负接线柱接反了
；（3）排除故障后进行实验，当电压表示数为2.6 V时，电流表示数如图乙所示，则通过$R_x$的电流为
0.26
A，$R_x$的阻值为10
Ω；（4）本实验需要改变滑动变阻器的阻值，多次测量取平均值，目的是为了
减小误差
.（5）小华对实验进一步拓展，利用电源（电压未知但恒定不变）、阻值为$R_0$的定值电阻、电流表、开关等器材，设计了如图丙所示的电路，也能测出$R_x$的阻值，请完成下列实验步骤：
①按电路图正确连接电路，闭合开关S，断开开关$S_1$，读出电流表示数$I_1$；
②
闭合开关$S_1$
，读出电流表示数$I_2$；③根据实验数据，计算出待测电阻$R_x=$
$\dfrac{I_1R_0}{I_2-I_1}$
（用$R_0$、$I_1$、$I_2$表示）.答案
1.（1）断开 最大 （2）电流表正负接线柱接反了 （3）0.26 10 （4）减小误差 （5）② 闭合开关$S_1$ ③ $\dfrac{I_1R_0}{I_2-I_1}$
解析
【分析】
本题是伏安法测电阻的综合实验题，需结合电学实验基本操作、电流表使用规则、欧姆定律及并联电路规律解答各小问：
1. 连接电路时，为避免电流过大损坏元件，需断开开关，滑动变阻器调至最大阻值处；
2. 电流表指针反偏是因为电流方向与要求相反，即正负接线柱接反；
3. 读取电流表示数需先确定量程和分度值，再用欧姆定律计算待测电阻；
4. 定值电阻阻值不变，多次测量取平均值是为减小实验误差；
5. 特殊方法测电阻时，利用并联电路电压相等，先测R₀的电流得电源电压，再测总电流得Rx的电流，进而计算Rx。
【解析】
（1）连接电路时，为保护电路，开关应断开，滑动变阻器滑片置于阻值最大处，防止电路接通时电流过大；
（2）电流表使用时电流需“正进负出”，指针指向“0”刻度左侧，说明电流表正负接线柱接反了；
（3）电流表选用0~0.6A量程，分度值为0.02A，示数为0.26A；根据欧姆定律$R_x=\frac{U}{I}=\frac{2.6V}{0.26A}=10Ω$；
（4）定值电阻的阻值是定值，多次测量取平均值的目的是减小实验误差；
（5）实验步骤：①闭合S、断开S₁时，电路为R₀的简单电路，电流I₁，电源电压$U=I_1R_0$；②闭合开关S₁，此时R₀与Rx并联，电流表测干路电流I₂；③通过Rx的电流为$I_x=I_2-I_1$，并联电路各支路电压相等，故$R_x=\frac{U}{I_x}=\frac{I_1R_0}{I_2-I_1}$。
【答案】
1.（1）断开 最大 （2）电流表正负接线柱接反了 （3）0.26 10 （4）减小误差 （5）② 闭合开关$S_1$ ③ $\dfrac{I_1R_0}{I_2-I_1}$
【知识点】
伏安法测电阻、电流表的使用、并联电路的特点
【点评】
本题综合考查电学实验的基础操作、故障分析、数据处理及特殊方法测电阻，覆盖欧姆定律应用，是电学实验典型题型，兼顾基础与拓展，能考查学生的综合应用能力。
【难度系数】
0.6
本题是伏安法测电阻的综合实验题，需结合电学实验基本操作、电流表使用规则、欧姆定律及并联电路规律解答各小问：
1. 连接电路时，为避免电流过大损坏元件，需断开开关，滑动变阻器调至最大阻值处；
2. 电流表指针反偏是因为电流方向与要求相反，即正负接线柱接反；
3. 读取电流表示数需先确定量程和分度值，再用欧姆定律计算待测电阻；
4. 定值电阻阻值不变，多次测量取平均值是为减小实验误差；
5. 特殊方法测电阻时，利用并联电路电压相等，先测R₀的电流得电源电压，再测总电流得Rx的电流，进而计算Rx。
【解析】
（1）连接电路时，为保护电路，开关应断开，滑动变阻器滑片置于阻值最大处，防止电路接通时电流过大；
（2）电流表使用时电流需“正进负出”，指针指向“0”刻度左侧，说明电流表正负接线柱接反了；
（3）电流表选用0~0.6A量程，分度值为0.02A，示数为0.26A；根据欧姆定律$R_x=\frac{U}{I}=\frac{2.6V}{0.26A}=10Ω$；
（4）定值电阻的阻值是定值，多次测量取平均值的目的是减小实验误差；
（5）实验步骤：①闭合S、断开S₁时，电路为R₀的简单电路，电流I₁，电源电压$U=I_1R_0$；②闭合开关S₁，此时R₀与Rx并联，电流表测干路电流I₂；③通过Rx的电流为$I_x=I_2-I_1$，并联电路各支路电压相等，故$R_x=\frac{U}{I_x}=\frac{I_1R_0}{I_2-I_1}$。
【答案】
1.（1）断开 最大 （2）电流表正负接线柱接反了 （3）0.26 10 （4）减小误差 （5）② 闭合开关$S_1$ ③ $\dfrac{I_1R_0}{I_2-I_1}$
【知识点】
伏安法测电阻、电流表的使用、并联电路的特点
【点评】
本题综合考查电学实验的基础操作、故障分析、数据处理及特殊方法测电阻，覆盖欧姆定律应用，是电学实验典型题型，兼顾基础与拓展，能考查学生的综合应用能力。
【难度系数】
0.6
2. 某同学用下列器材测量定值电阻的阻值：
干电池2节，电流表A，电压表V，滑动变阻器(规格“30 Ω 2 A”)，开关及导线.
（1）他连接了如图所示的电路，接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线.
（2）正确连接电路后，闭合开关前，应将滑动变阻器.

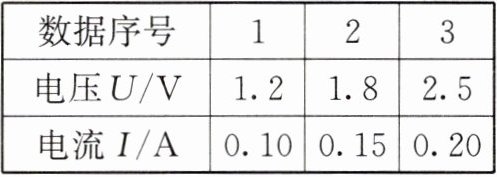

（3）他按正确步骤进行了3次实验，记录数据如上表所示，此定值电阻的阻值为Ω（结果保留一位小数）.
（4）为了使并联在定值电阻两端的电压表的示数为0.5 V，在不增加器材的情况下，可以采取的措施是.
（5）他将上述实验中的定值电阻换成额定电压为2.5 V的小灯泡，用同样的方法测定小灯泡的电阻.当电压表的示数为0.2 V时，电流表的示数为0.10 A；当电压表的示数为2.4 V时，电流表的示数为0.30 A；则电压表的示数为2.0 V时，电流表的示数可能为（0.20 A/0.25 A/0.28 A/0.30 A）.
干电池2节，电流表A，电压表V，滑动变阻器(规格“30 Ω 2 A”)，开关及导线.
（1）他连接了如图所示的电路，接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线.
（2）正确连接电路后，闭合开关前，应将滑动变阻器.
（3）他按正确步骤进行了3次实验，记录数据如上表所示，此定值电阻的阻值为Ω（结果保留一位小数）.
（4）为了使并联在定值电阻两端的电压表的示数为0.5 V，在不增加器材的情况下，可以采取的措施是.
（5）他将上述实验中的定值电阻换成额定电压为2.5 V的小灯泡，用同样的方法测定小灯泡的电阻.当电压表的示数为0.2 V时，电流表的示数为0.10 A；当电压表的示数为2.4 V时，电流表的示数为0.30 A；则电压表的示数为2.0 V时，电流表的示数可能为（0.20 A/0.25 A/0.28 A/0.30 A）.
答案
2.（1）
（2）滑片P移动到最大阻值处 （3）12.2 （4）只取下一节干电池 （5）0.28 A解析
【分析】
本题为电学实验综合题，需按各小问的考点逐步思考：
1. 电路连接：电压表应并联在待测定值电阻两端，原图中电压表连接错误，需修正导线使电压表测电阻电压；
2. 滑动变阻器操作：闭合开关前，滑动变阻器需调至最大阻值，目的是保护电路，这是实验基本操作要求；
3. 电阻计算：利用欧姆定律R=U/I，多次测量求平均值减小误差，计算定值电阻阻值；
4. 电压调节：要减小定值电阻两端电压，根据串联分压原理，可通过减小电源电压实现；
5. 小灯泡电阻特性：小灯泡电阻随温度升高而增大，需结合已知电压电流的电阻范围，判断对应电流值。
【解析】
（1）电路错误：原图中电压表并联在滑动变阻器两端，应改接为并联在定值电阻两端。将连接电压表负接线柱与滑动变阻器的导线打“×”，补画导线连接电压表负接线柱与定值电阻的右端接线柱（改线见参考答案图）；
（2）闭合开关前，为保护电路，应将滑动变阻器的滑片移动到最大阻值处；
（3）根据欧姆定律R=U/I，分别计算三次实验的电阻值后求平均值，结果保留一位小数，得定值电阻阻值为12.2Ω；
（4）根据串联分压规律，定值电阻两端电压U_R = (R/(R+R滑))U总，要使U_R=0.5V，可减小电源电压，因此只取下一节干电池，电源电压变为1.5V，满足要求；
（5）小灯泡电阻随温度升高而增大：当U1=0.2V时，R1=U1/I1=0.2V/0.10A=2Ω；当U2=2.4V时，R2=U2/I2=2.4V/0.30A=8Ω；当U=2.0V时，电压介于0.2V和2.4V之间，电阻介于2Ω和8Ω之间，电流I=U/R=2V/R，R在2Ω~8Ω，故I在0.25A~1A之间，结合选项，0.28A符合。
【答案】
（1） （2）滑片P移动到最大阻值处 （3）12.2 （4）只取下一节干电池 （5）0.28 A
【知识点】
伏安法测电阻、欧姆定律、滑动变阻器的使用
【点评】
本题综合考查电学实验核心知识点，涵盖电路连接、实验操作、欧姆定律应用、串联分压及小灯泡电阻特性，注重学生对实验原理和规律的理解应用，是电学实验的典型题型。
【难度系数】
0.5
本题为电学实验综合题，需按各小问的考点逐步思考：
1. 电路连接：电压表应并联在待测定值电阻两端，原图中电压表连接错误，需修正导线使电压表测电阻电压；
2. 滑动变阻器操作：闭合开关前，滑动变阻器需调至最大阻值，目的是保护电路，这是实验基本操作要求；
3. 电阻计算：利用欧姆定律R=U/I，多次测量求平均值减小误差，计算定值电阻阻值；
4. 电压调节：要减小定值电阻两端电压，根据串联分压原理，可通过减小电源电压实现；
5. 小灯泡电阻特性：小灯泡电阻随温度升高而增大，需结合已知电压电流的电阻范围，判断对应电流值。
【解析】
（1）电路错误：原图中电压表并联在滑动变阻器两端，应改接为并联在定值电阻两端。将连接电压表负接线柱与滑动变阻器的导线打“×”，补画导线连接电压表负接线柱与定值电阻的右端接线柱（改线见参考答案图）；
（2）闭合开关前，为保护电路，应将滑动变阻器的滑片移动到最大阻值处；
（3）根据欧姆定律R=U/I，分别计算三次实验的电阻值后求平均值，结果保留一位小数，得定值电阻阻值为12.2Ω；
（4）根据串联分压规律，定值电阻两端电压U_R = (R/(R+R滑))U总，要使U_R=0.5V，可减小电源电压，因此只取下一节干电池，电源电压变为1.5V，满足要求；
（5）小灯泡电阻随温度升高而增大：当U1=0.2V时，R1=U1/I1=0.2V/0.10A=2Ω；当U2=2.4V时，R2=U2/I2=2.4V/0.30A=8Ω；当U=2.0V时，电压介于0.2V和2.4V之间，电阻介于2Ω和8Ω之间，电流I=U/R=2V/R，R在2Ω~8Ω，故I在0.25A~1A之间，结合选项，0.28A符合。
【答案】
（1）
（2）滑片P移动到最大阻值处 （3）12.2 （4）只取下一节干电池 （5）0.28 A【知识点】
伏安法测电阻、欧姆定律、滑动变阻器的使用
【点评】
本题综合考查电学实验核心知识点，涵盖电路连接、实验操作、欧姆定律应用、串联分压及小灯泡电阻特性，注重学生对实验原理和规律的理解应用，是电学实验的典型题型。
【难度系数】
0.5
