12.(2024·东台月考)在图中画出与折射光线对应的大致入射光线.
答案
12.如答图所示
解析
【分析】
要画出与水中折射光线对应的入射光线，需利用光的折射规律：当光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。解题步骤：1. 确定折射光线与界面的交点（入射点），过该点作垂直于界面的虚线（法线）；2. 由于折射光线在水中，入射光线应在空气中，且入射光线与折射光线分居法线两侧，入射角（入射光线与法线的夹角）需大于折射角，据此画出带箭头的入射光线，箭头指向入射点。
【解析】
根据光的折射定律，光从空气斜射入水中时，折射角小于入射角，折射光线与入射光线分居法线两侧。作图步骤如下：
1. 过折射光线与界面的交点（入射点），作垂直于界面的虚线（法线）；
2. 在法线另一侧的空气中，画出入射光线，使入射光线与法线的夹角（入射角）大于折射光线与法线的夹角（折射角），且入射光线的箭头指向入射点，完成入射光线的绘制，结果如答图所示。
【答案】
如答图所示
【知识点】
光的折射规律、光的折射作图
【点评】
本题考查光的折射作图，核心是掌握光从空气斜射入水中时的折射特点，作图时需注意法线用虚线，光线箭头方向正确，入射光线与折射光线分居法线两侧，是光学基础作图题，难度适中。
【难度系数】
0.6
要画出与水中折射光线对应的入射光线，需利用光的折射规律：当光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角。解题步骤：1. 确定折射光线与界面的交点（入射点），过该点作垂直于界面的虚线（法线）；2. 由于折射光线在水中，入射光线应在空气中，且入射光线与折射光线分居法线两侧，入射角（入射光线与法线的夹角）需大于折射角，据此画出带箭头的入射光线，箭头指向入射点。
【解析】
根据光的折射定律，光从空气斜射入水中时，折射角小于入射角，折射光线与入射光线分居法线两侧。作图步骤如下：
1. 过折射光线与界面的交点（入射点），作垂直于界面的虚线（法线）；
2. 在法线另一侧的空气中，画出入射光线，使入射光线与法线的夹角（入射角）大于折射光线与法线的夹角（折射角），且入射光线的箭头指向入射点，完成入射光线的绘制，结果如答图所示。
【答案】
如答图所示
【知识点】
光的折射规律、光的折射作图
【点评】
本题考查光的折射作图，核心是掌握光从空气斜射入水中时的折射特点，作图时需注意法线用虚线，光线箭头方向正确，入射光线与折射光线分居法线两侧，是光学基础作图题，难度适中。
【难度系数】
0.6
13.(2024·兴化一模)如图,一束光从空气射向玻璃砖,画出它在AB分界面处的反射光线与大致的折射光线.
答案
13.如答图所示
解析
【分析】
要完成该作图，需依据光的反射定律和折射规律：首先确定AB分界面的法线（垂直于AB的虚线）；接着利用反射定律画出反射光线，再根据光从玻璃斜射入空气时的折射规律画出折射光线，注意光线的方向和角度关系。
【解析】
1. 过AB分界面的入射点，作垂直于AB的虚线，此为法线；
2. 根据光的反射定律：反射光线与入射光线分居法线两侧，反射角等于入射角，在玻璃砖内部画出反射光线；
3. 根据光的折射规律：光从玻璃斜射入空气时，折射光线远离法线，折射角大于入射角，在空气中画出大致的折射光线，最终图形如答图所示。
【答案】
如答图所示
【知识点】
光的反射定律、光的折射规律
【点评】
本题是光学基础作图题，核心考查反射定律与折射规律的应用，需准确确定法线，注意光线的方向和角度关系，难度适中。
【难度系数】
0.5
要完成该作图，需依据光的反射定律和折射规律：首先确定AB分界面的法线（垂直于AB的虚线）；接着利用反射定律画出反射光线，再根据光从玻璃斜射入空气时的折射规律画出折射光线，注意光线的方向和角度关系。
【解析】
1. 过AB分界面的入射点，作垂直于AB的虚线，此为法线；
2. 根据光的反射定律：反射光线与入射光线分居法线两侧，反射角等于入射角，在玻璃砖内部画出反射光线；
3. 根据光的折射规律：光从玻璃斜射入空气时，折射光线远离法线，折射角大于入射角，在空气中画出大致的折射光线，最终图形如答图所示。
【答案】
如答图所示
【知识点】
光的反射定律、光的折射规律
【点评】
本题是光学基础作图题，核心考查反射定律与折射规律的应用，需准确确定法线，注意光线的方向和角度关系，难度适中。
【难度系数】
0.5

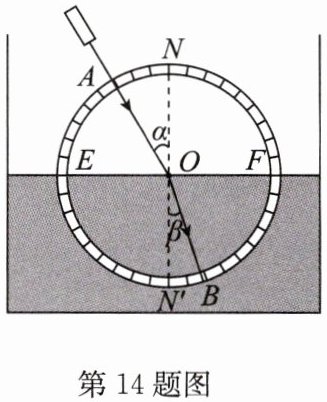

14.某小组同学设计了如图所示的实验装置探究光的折射规律,其中竖直放置的光屏EF可绕其上ON所在直线方向前后折转.
(1)实验时,光贴着光屏从空气射入水中,该小组同学将F板向后折转一定角度,则在F板上

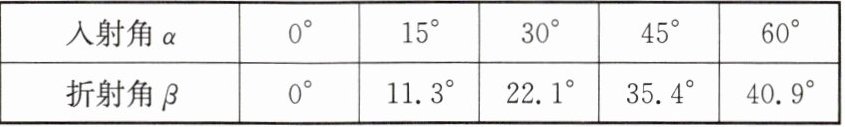

(2)多次改变入射光线AO与ON的夹角进行实验,该小组测量记录如表所示.分析数据得出的结论是
| 入射角α | $0°$ | $15°$ | $30°$ | $45°$ | $60°$ |
| --- | --- | --- | --- | --- | --- |
| 折射角β | $0°$ |
| $22.1°$ | $35.4°$ | $40.9°$ |
(3)该小组同学继续用另一支激光笔让光线沿着BO方向射向水面O点时,可看到折射光线沿OA射出,这说明
(1)实验时,光贴着光屏从空气射入水中,该小组同学将F板向后折转一定角度,则在F板上
不能
(选填“能”或“不能”)看到折射光线,此时折射光线和入射光线在
(选填“在”或“不在”)同一平面内.(2)多次改变入射光线AO与ON的夹角进行实验,该小组测量记录如表所示.分析数据得出的结论是
光从空气斜射入水中时,入射角增大,折射角也增大(合理即可)
.（写出一条即可）| 入射角α | $0°$ | $15°$ | $30°$ | $45°$ | $60°$ |
| --- | --- | --- | --- | --- | --- |
| 折射角β | $0°$ |
| $22.1°$ | $35.4°$ | $40.9°$ |(3)该小组同学继续用另一支激光笔让光线沿着BO方向射向水面O点时,可看到折射光线沿OA射出,这说明
折射现象中,光路是可逆的
.答案
14.(1)不能 在
(2)光从空气斜射入水中时,入射角增大,折射角也增大(合理即可)
(3)折射现象中,光路是可逆的
(2)光从空气斜射入水中时,入射角增大,折射角也增大(合理即可)
(3)折射现象中,光路是可逆的
解析
【分析】
本题围绕光的折射规律实验展开，解题思路如下：
1. 第(1)问：需回忆实验中折转光屏F板的目的是验证折射光线、入射光线与法线的共面性，当F板折转后，若不在入射光线和法线所在平面，就无法看到折射光线，由此判断折射光线与入射光线的平面关系。
2. 第(2)问：分析表格中入射角和折射角的变化趋势，总结光从空气斜射入水中时的折射规律。
3. 第(3)问：根据光线沿BO入射时折射光线沿OA射出的现象，对应光路可逆的知识点进行判断。
【解析】
(1) 根据光的折射规律，折射光线、入射光线和法线在同一平面内。将F板向后折转后，F板与入射光线、法线所在的平面不在同一平面，因此在F板上不能看到折射光线，但折射光线和入射光线始终在同一平面内。
(2) 分析表格数据：入射角从0°增大到60°时，对应的折射角也从0°增大到40.9°，因此可得出结论：光从空气斜射入水中时，入射角增大，折射角也随之增大（合理即可）。
(3) 当光线沿BO方向射向水面时，折射光线沿OA射出，说明在折射现象中，光路是可逆的。
【答案】
(1)不能 在；(2)光从空气斜射入水中时，入射角增大，折射角也增大（合理即可）；(3)折射现象中，光路是可逆的
【知识点】
光的折射规律，光路可逆，探究光的折射规律实验
【点评】
本题是光学基础实验题，考查学生对光的折射规律实验现象的理解、数据的分析能力，紧扣核心知识点，难度适中，适合巩固光学基础。
【难度系数】
0.8
本题围绕光的折射规律实验展开，解题思路如下：
1. 第(1)问：需回忆实验中折转光屏F板的目的是验证折射光线、入射光线与法线的共面性，当F板折转后，若不在入射光线和法线所在平面，就无法看到折射光线，由此判断折射光线与入射光线的平面关系。
2. 第(2)问：分析表格中入射角和折射角的变化趋势，总结光从空气斜射入水中时的折射规律。
3. 第(3)问：根据光线沿BO入射时折射光线沿OA射出的现象，对应光路可逆的知识点进行判断。
【解析】
(1) 根据光的折射规律，折射光线、入射光线和法线在同一平面内。将F板向后折转后，F板与入射光线、法线所在的平面不在同一平面，因此在F板上不能看到折射光线，但折射光线和入射光线始终在同一平面内。
(2) 分析表格数据：入射角从0°增大到60°时，对应的折射角也从0°增大到40.9°，因此可得出结论：光从空气斜射入水中时，入射角增大，折射角也随之增大（合理即可）。
(3) 当光线沿BO方向射向水面时，折射光线沿OA射出，说明在折射现象中，光路是可逆的。
【答案】
(1)不能 在；(2)光从空气斜射入水中时，入射角增大，折射角也增大（合理即可）；(3)折射现象中，光路是可逆的
【知识点】
光的折射规律，光路可逆，探究光的折射规律实验
【点评】
本题是光学基础实验题，考查学生对光的折射规律实验现象的理解、数据的分析能力，紧扣核心知识点，难度适中，适合巩固光学基础。
【难度系数】
0.8

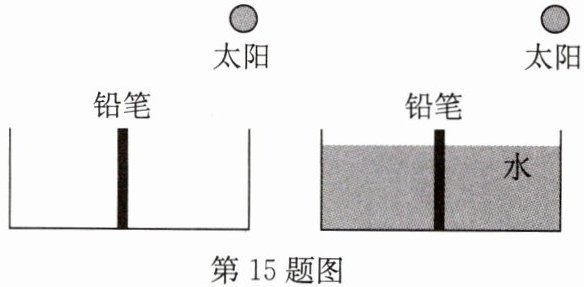

15.为拓展研究光的折射现象，小薇同学找来两个相同的水槽，一个装水，另一个不装水.她在两个水槽中央分别竖立一支相同的铅笔.当阳光斜照时，观察水槽底部铅笔的影子，会发现
（
A.两槽中的影子长度相同
B.未装水的水槽中影子较长
C.装水的水槽中影子较长
D.装水的水槽中没有影子
（
B
）A.两槽中的影子长度相同
B.未装水的水槽中影子较长
C.装水的水槽中影子较长
D.装水的水槽中没有影子
答案
15.B
解析
【分析】首先结合光的传播规律分析两种场景：①未装水的水槽中，光在同种均匀介质（空气）里沿直线传播，铅笔会挡住沿直线传播的阳光，在水槽底部形成影子；②装水的水槽中，阳光从空气斜射入水中时会发生折射，根据光的折射规律，折射光线向法线偏折，使得经过铅笔后的光线，在水中的折射路径更靠近铅笔，因此装水的水槽底部的影子会比未装水时更短。通过对比两种情况的影子长度，即可得出结论。
【解析】1. 未装水的水槽：光沿直线传播，铅笔遮挡光线，在水槽底部形成影子，影子长度由直线传播的路径决定。2. 装水的水槽：阳光斜射入水中发生折射，折射光线向法线偏折，导致到达水槽底部的光线更靠近铅笔，形成的影子比未装水时短。3. 对比可知，未装水的水槽中影子更长，对应选项B。
【答案】B
【知识点】光的直线传播、光的折射
【点评】本题结合水槽与铅笔的实验，考查光的直线传播和折射的实际应用，属于基础光学题，需要学生理解两种光现象的差异，难度适中。
【难度系数】0.6
【解析】1. 未装水的水槽：光沿直线传播，铅笔遮挡光线，在水槽底部形成影子，影子长度由直线传播的路径决定。2. 装水的水槽：阳光斜射入水中发生折射，折射光线向法线偏折，导致到达水槽底部的光线更靠近铅笔，形成的影子比未装水时短。3. 对比可知，未装水的水槽中影子更长，对应选项B。
【答案】B
【知识点】光的直线传播、光的折射
【点评】本题结合水槽与铅笔的实验，考查光的直线传播和折射的实际应用，属于基础光学题，需要学生理解两种光现象的差异，难度适中。
【难度系数】0.6
