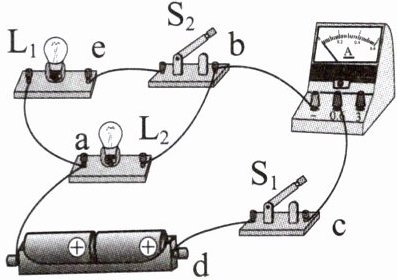

7.在如图所示的电路中，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，电流表、灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均能正常工作，则下列说法正确的是（
A.开关$\mathrm{S}_{1}$闭合，$\mathrm{S}_{2}$断开，电源外部电流流向为$\mathrm{a→b→c→d}$
B.开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合，灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C.开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合，通过灯泡$\mathrm{L}_{1}$的电流一定大于通过灯泡$\mathrm{L}_{2}$的电流
D.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$中任意一个开关，都会有灯泡发光
B
）A.开关$\mathrm{S}_{1}$闭合，$\mathrm{S}_{2}$断开，电源外部电流流向为$\mathrm{a→b→c→d}$
B.开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合，灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C.开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合，通过灯泡$\mathrm{L}_{1}$的电流一定大于通过灯泡$\mathrm{L}_{2}$的电流
D.闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$中任意一个开关，都会有灯泡发光
答案
7.B
解析
【分析】
要解决这道题，需先明确电路中开关闭合时的电流路径，结合串并联电路特点、电流方向、电路状态等知识逐一分析选项：首先确定电流从电源正极流出、负极流入，再判断开关闭合后用电器的连接方式，同时结合选项描述的电流流向、电流大小、发光情况等逐一验证。
【解析】
选项A：开关$\mathrm{S}_{1}$闭合，$\mathrm{S}_{2}$断开时，电流从电源正极流出，路径为电源正极→$\mathrm{S}_{1}$→电流表→$\mathrm{b}$，但$\mathrm{S}_{2}$断开导致电路断路，且电流方向应为从正极流出、负极流入，选项中电流流向$\mathrm{a→b→c→d}$方向错误，故A错误。
选项B：开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电流从电源正极流出，经$\mathrm{S}_{1}$、电流表到$\mathrm{b}$后分为两条支路：一条经$\mathrm{S}_{2}$、$\mathrm{L}_{1}$回到电源负极，另一条经$\mathrm{L}_{2}$回到电源负极，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端分别连接电源两极，属于并联，故B正确。
选项C：并联电路中，支路电流大小由灯泡电阻决定，题目未给出$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的规格，无法比较通过它们的电流大小，故C错误。
选项D：只闭合$\mathrm{S}_{1}$或只闭合$\mathrm{S}_{2}$时，电路均为断路，无电流通过，不会有灯泡发光，故D错误。
【答案】
B
【知识点】
并联电路、电流方向、电路连接
【点评】
本题通过实物图考查电路分析，需准确判断开关闭合时的电流路径，区分串并联电路，掌握电流方向和电路状态的判断方法，是电路部分的基础题型。
【难度系数】
0.5
要解决这道题，需先明确电路中开关闭合时的电流路径，结合串并联电路特点、电流方向、电路状态等知识逐一分析选项：首先确定电流从电源正极流出、负极流入，再判断开关闭合后用电器的连接方式，同时结合选项描述的电流流向、电流大小、发光情况等逐一验证。
【解析】
选项A：开关$\mathrm{S}_{1}$闭合，$\mathrm{S}_{2}$断开时，电流从电源正极流出，路径为电源正极→$\mathrm{S}_{1}$→电流表→$\mathrm{b}$，但$\mathrm{S}_{2}$断开导致电路断路，且电流方向应为从正极流出、负极流入，选项中电流流向$\mathrm{a→b→c→d}$方向错误，故A错误。
选项B：开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电流从电源正极流出，经$\mathrm{S}_{1}$、电流表到$\mathrm{b}$后分为两条支路：一条经$\mathrm{S}_{2}$、$\mathrm{L}_{1}$回到电源负极，另一条经$\mathrm{L}_{2}$回到电源负极，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端分别连接电源两极，属于并联，故B正确。
选项C：并联电路中，支路电流大小由灯泡电阻决定，题目未给出$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的规格，无法比较通过它们的电流大小，故C错误。
选项D：只闭合$\mathrm{S}_{1}$或只闭合$\mathrm{S}_{2}$时，电路均为断路，无电流通过，不会有灯泡发光，故D错误。
【答案】
B
【知识点】
并联电路、电流方向、电路连接
【点评】
本题通过实物图考查电路分析，需准确判断开关闭合时的电流路径，区分串并联电路，掌握电流方向和电路状态的判断方法，是电路部分的基础题型。
【难度系数】
0.5
8.如图所示电路,当开关S闭合时,电流表A、A₁、A₂的示数分别为0.9 A、0.7 A、0.5 A。下列判断正确的是（
A.灯泡 L₁、L₃发光,灯泡 L₂不发光
B.电流表 A₂测量灯泡 L₁中的电流
C.灯泡 L₂中的电流方向向下
D.通过灯泡 L₁、L₂、L₃的电流分别为0.2 A、0.3 A、0.4 A
D
）A.灯泡 L₁、L₃发光,灯泡 L₂不发光
B.电流表 A₂测量灯泡 L₁中的电流
C.灯泡 L₂中的电流方向向下
D.通过灯泡 L₁、L₂、L₃的电流分别为0.2 A、0.3 A、0.4 A
答案
8.D
解析
【分析】首先明确电路中L₁、L₂、L₃为并联连接，需确定各电流表的测量对象：电流表A测量干路总电流，电流表A₁测量L₂和L₃的电流之和，电流表A₂测量L₁和L₂的电流之和。根据并联电路“干路电流等于各支路电流之和”的规律，结合已知电流值，可计算出各灯泡的电流，进而判断选项。
【解析】1. 电路分析：L₁、L₂、L₃并联，电流从电源正极流出经电流表A后分为三条支路，分别经过L₁、L₂、L₃，汇合后经开关S回到电源负极。2. 电流表测量对象：A的示数为干路总电流，即I总=I₁+I₂+I₃=0.9A；A₁测L₂和L₃的电流和，即I_A1=I₂+I₃=0.7A；A₂测L₁和L₂的电流和，即I_A2=I₁+I₂=0.5A。3. 计算各支路电流：I₁=I总 - I_A1=0.9A -0.7A=0.2A；I₃=I总 - I_A2=0.9A -0.5A=0.4A；I₂=I_A2 - I₁=0.5A -0.2A=0.3A。4. 选项判断：A选项，三个灯泡均有电流通过，都发光，错误；B选项，A₂测L₁和L₂的总电流，不是仅L₁的电流，错误；C选项，L₂的电流方向向上（从下端流向上端），错误；D选项，计算得通过L₁、L₂、L₃的电流分别为0.2A、0.3A、0.4A，正确。
【答案】D
【知识点】并联电路电流规律，电流表的使用
【点评】本题考查并联电路的电流特点，核心是正确判断各电流表的测量对象，利用干路电流与支路电流的关系计算各支路电流，需理清电路结构，难度中等。
【难度系数】0.5
【解析】1. 电路分析：L₁、L₂、L₃并联，电流从电源正极流出经电流表A后分为三条支路，分别经过L₁、L₂、L₃，汇合后经开关S回到电源负极。2. 电流表测量对象：A的示数为干路总电流，即I总=I₁+I₂+I₃=0.9A；A₁测L₂和L₃的电流和，即I_A1=I₂+I₃=0.7A；A₂测L₁和L₂的电流和，即I_A2=I₁+I₂=0.5A。3. 计算各支路电流：I₁=I总 - I_A1=0.9A -0.7A=0.2A；I₃=I总 - I_A2=0.9A -0.5A=0.4A；I₂=I_A2 - I₁=0.5A -0.2A=0.3A。4. 选项判断：A选项，三个灯泡均有电流通过，都发光，错误；B选项，A₂测L₁和L₂的总电流，不是仅L₁的电流，错误；C选项，L₂的电流方向向上（从下端流向上端），错误；D选项，计算得通过L₁、L₂、L₃的电流分别为0.2A、0.3A、0.4A，正确。
【答案】D
【知识点】并联电路电流规律，电流表的使用
【点评】本题考查并联电路的电流特点，核心是正确判断各电流表的测量对象，利用干路电流与支路电流的关系计算各支路电流，需理清电路结构，难度中等。
【难度系数】0.5

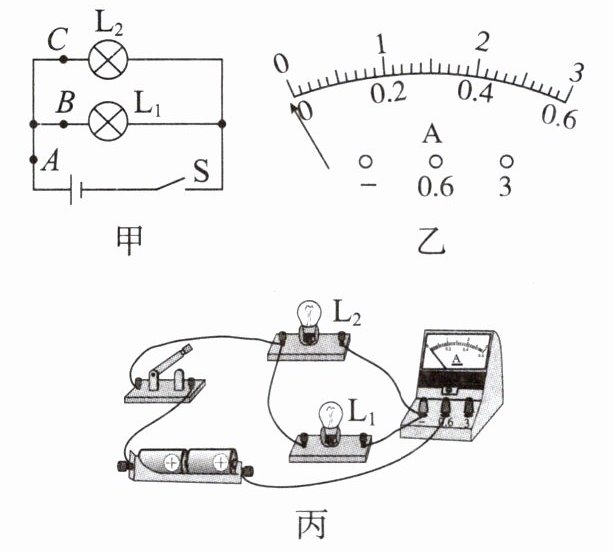

9.小明和小强在探究并联电路的电流规律实验
中设计了如图甲所示的电路图。
(1)连好电路，小明闭合开关，发现电流表指针如图乙，这是因为
(2)对应图甲的图丙电路中，电流表测量的是
(3)小明测出A、B、C三处的电流如表所示，小明发现B、C两个支路的电流是相等的，但小强的实验中测得的支路电流并不相等，你认为小明的实验中两个支路的电流相等的原因是
(4)他们一致认为需要多次实验才能得出并联电路电流的特点，在重复实验时以下操作无意义的是
A. 更换不同规格的小灯泡
B. 交换灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的位置
C. 再并联一个小灯泡
D. 更换不同的电源
中设计了如图甲所示的电路图。
(1)连好电路，小明闭合开关，发现电流表指针如图乙，这是因为
电流表的接线柱接反了
。(2)对应图甲的图丙电路中，电流表测量的是
A

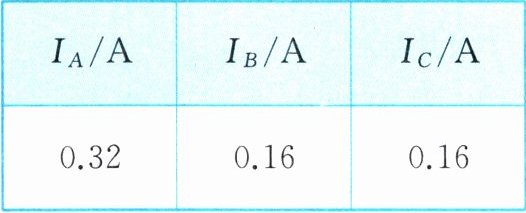

（选填“A”“B”或“C”）处的电流。(3)小明测出A、B、C三处的电流如表所示，小明发现B、C两个支路的电流是相等的，但小强的实验中测得的支路电流并不相等，你认为小明的实验中两个支路的电流相等的原因是
所选小灯泡规格相同
。(4)他们一致认为需要多次实验才能得出并联电路电流的特点，在重复实验时以下操作无意义的是
B
。A. 更换不同规格的小灯泡
B. 交换灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的位置
C. 再并联一个小灯泡
D. 更换不同的电源
答案
(1)电流表的接线柱接反了
(2)A
(3)所选小灯泡规格相同
(4)B
(2)A
(3)所选小灯泡规格相同
(4)B
解析
【分析】
1. 电流表指针反向偏转，需回忆电流表使用规则：电流需从正接线柱流入、负接线柱流出，异常偏转说明接线柱接反，对应第(1)问；
2. 判断电流表测量位置，需分析电路图：甲图中L₁、L₂并联，电流表在干路，对应A处，对应第(2)问；
3. 并联电路各支路电压相等，根据欧姆定律I=U/R，电流相等说明支路电阻相等，即灯泡规格相同，对应第(3)问；
4. 多次实验目的是找普遍规律，分析各选项是否能改变实验条件以验证规律，对应第(4)问。
【解析】
(1) 电流表使用时，电流需“正进负出”，闭合开关后指针反向偏转，说明电流表的接线柱接反了；
(2) 由图甲可知，L₁与L₂并联，电流表接在干路，测量干路电流，对应电路中的A处；
(3) 并联电路各支路电压相等，根据I=U/R，若两支路小灯泡规格相同（电阻相等），则通过的电流相等，因此小明实验中两支路电流相等的原因是所选小灯泡规格相同；
(4) 多次实验是为了避免偶然性，得出普遍规律：
A. 更换不同规格小灯泡，可改变支路电流，能验证并联电路电流规律，有意义；
B. 交换灯泡L₁和L₂的位置，电路的电阻、电流均不变，无法改变实验结果，无意义；
C. 再并联一个小灯泡，改变电路结构，能验证规律的普遍性，有意义；
D. 更换不同电源，改变支路电压，电流会变化，能验证规律，有意义；
因此选B。
【答案】
(1)电流表的接线柱接反了；(2)A；(3)所选小灯泡规格相同；(4)B
【知识点】
电流表的使用；并联电路的电流规律；实验探究方法
【点评】
本题是探究并联电路电流规律的基础实验题，考查电流表使用、电路分析、实验现象分析及多次实验的意义，紧扣电学实验核心知识点，难度适中，适合巩固基础。
【难度系数】
0.7
1. 电流表指针反向偏转，需回忆电流表使用规则：电流需从正接线柱流入、负接线柱流出，异常偏转说明接线柱接反，对应第(1)问；
2. 判断电流表测量位置，需分析电路图：甲图中L₁、L₂并联，电流表在干路，对应A处，对应第(2)问；
3. 并联电路各支路电压相等，根据欧姆定律I=U/R，电流相等说明支路电阻相等，即灯泡规格相同，对应第(3)问；
4. 多次实验目的是找普遍规律，分析各选项是否能改变实验条件以验证规律，对应第(4)问。
【解析】
(1) 电流表使用时，电流需“正进负出”，闭合开关后指针反向偏转，说明电流表的接线柱接反了；
(2) 由图甲可知，L₁与L₂并联，电流表接在干路，测量干路电流，对应电路中的A处；
(3) 并联电路各支路电压相等，根据I=U/R，若两支路小灯泡规格相同（电阻相等），则通过的电流相等，因此小明实验中两支路电流相等的原因是所选小灯泡规格相同；
(4) 多次实验是为了避免偶然性，得出普遍规律：
A. 更换不同规格小灯泡，可改变支路电流，能验证并联电路电流规律，有意义；
B. 交换灯泡L₁和L₂的位置，电路的电阻、电流均不变，无法改变实验结果，无意义；
C. 再并联一个小灯泡，改变电路结构，能验证规律的普遍性，有意义；
D. 更换不同电源，改变支路电压，电流会变化，能验证规律，有意义；
因此选B。
【答案】
(1)电流表的接线柱接反了；(2)A；(3)所选小灯泡规格相同；(4)B
【知识点】
电流表的使用；并联电路的电流规律；实验探究方法
【点评】
本题是探究并联电路电流规律的基础实验题，考查电流表使用、电路分析、实验现象分析及多次实验的意义，紧扣电学实验核心知识点，难度适中，适合巩固基础。
【难度系数】
0.7
10.如图所示的电路中,闭合开关S₁和S₂,电流表A₁的示数为0.62 A,电流表A₂的示数为0.32 A,则电流表A₃的示数为
0.32
A,电流表A₄的示数为0.94
A。答案
10.0.32 0.94
解析
【分析】首先明确闭合S₁和S₂时，电路为并联电路。需判断各电流表测量的对象：电流表A₁测L₁支路的电流，电流表A₂测L₂支路的电流；电流表A₃与L₂串联，同样测L₂支路的电流；电流表A₄在干路，测电路的总电流。结合并联电路“干路电流等于各支路电流之和”的规律，即可计算出A₃和A₄的示数。
【解析】闭合开关S₁和S₂后，L₁与L₂并联。电流表A₂和A₃都在L₂的支路上，因此A₃的示数等于A₂的示数，即I₃=I₂=0.32A；电流表A₄在干路，根据并联电路电流规律，干路电流等于各支路电流之和，所以A₄的示数I₄=I₁+I₂=0.62A+0.32A=0.94A。
【答案】0.32；0.94
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流规律，核心是正确分析电路结构，确定各电流表对应的测量对象，再结合电流规律计算，属于基础电路题，难度较低。
【难度系数】0.5
【解析】闭合开关S₁和S₂后，L₁与L₂并联。电流表A₂和A₃都在L₂的支路上，因此A₃的示数等于A₂的示数，即I₃=I₂=0.32A；电流表A₄在干路，根据并联电路电流规律，干路电流等于各支路电流之和，所以A₄的示数I₄=I₁+I₂=0.62A+0.32A=0.94A。
【答案】0.32；0.94
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的电流规律，核心是正确分析电路结构，确定各电流表对应的测量对象，再结合电流规律计算，属于基础电路题，难度较低。
【难度系数】0.5
