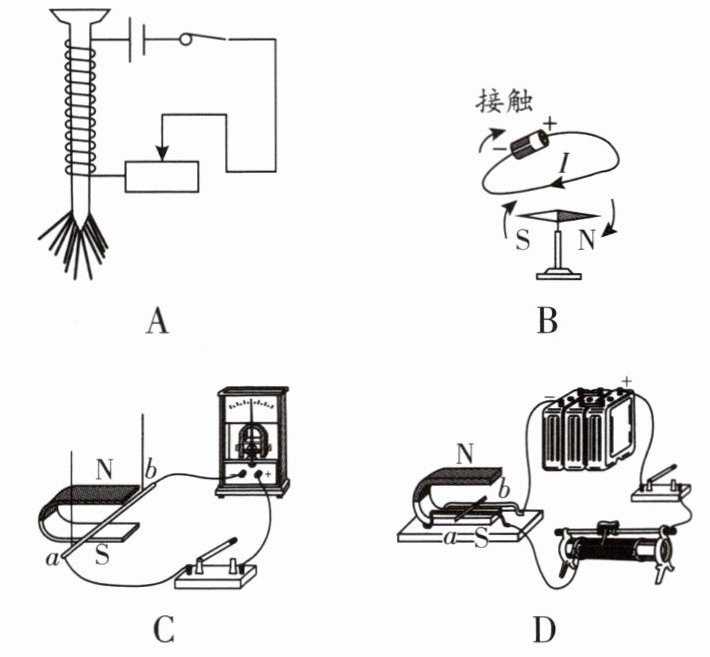

7.马拉松比赛采用感应芯片计时,正确佩戴感应芯片的参赛者,通过起点和终点设置的有磁场地带时,感应芯片的线圈中会有电流产生,从而激活感应芯片发送运动员的编码信息,系统就能实时获取计时信息。下列实验能反映该感应芯片工作原理的是()

7.C

【分析】
首先明确感应芯片的工作原理是电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，该过程将机械能转化为电能，对应发电机的工作原理。接下来逐一分析各选项：A图是探究电磁铁磁性的实验，利用电流的磁效应；B图是奥斯特实验，证明电流周围存在磁场（电生磁）；C图装置无电源，有灵敏电流计，当导体在磁场中切割磁感线时会产生感应电流，符合电磁感应原理；D图装置有电源，探究通电导体在磁场中受力运动，是电动机的工作原理。因此需选择符合电磁感应的选项。
【解析】
感应芯片的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流。对各选项分析如下：
1. 选项A：为电磁铁实验，利用电流的磁效应，与电磁感应无关，不符合；
2. 选项B：为奥斯特实验，说明电流周围存在磁场，属于电流的磁效应，不符合；
3. 选项C：装置无电源，有灵敏电流计，当导体ab在磁场中做切割磁感线运动时，电路中产生感应电流，属于电磁感应现象，符合感应芯片的工作原理；
4. 选项D：装置有电源，探究通电导体在磁场中受力运动，是电动机的工作原理，不符合。
综上，答案为C。
【答案】
C
【知识点】
电磁感应现象、电流的磁效应、通电导体在磁场中的受力
【点评】
本题考查电磁感应现象的应用，需准确区分电磁感应、电流的磁效应、通电导体在磁场中受力的实验装置，属于基础辨析题。
【难度系数】
0.5

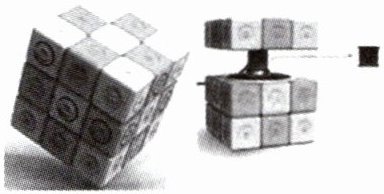

1.如图所示是一款能发电的魔方充电器。转动魔方时,根据的原理发电,这个过程中能转化为能,产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电。给移动设备充电时,魔方相当于电路中的(选填“电源”或“用电器”)。

1.电磁感应 机械 电 电源

【分析】
要解答本题，需结合电磁感应原理、能量转化规律以及电路元件的概念逐步分析：首先，发电装置的工作原理对应电磁感应现象；其次，转动魔方时的能量转化是机械能转化为电能；最后，判断电路元件时，提供电能的装置为电源，据此分析各空即可。
【解析】
1. 转动魔方发电，是利用电磁感应原理：闭合电路的导体在磁场中做切割磁感线运动时会产生感应电流，这是发电机的工作原理，因此第一个空填电磁感应。
2. 转动魔方时，消耗了机械能，获得了电能，所以能量转化过程是机械能转化为电能，故第二空填机械，第三空填电。
3. 给移动设备充电时，魔方能够提供电能，在电路中提供电能的装置是电源，因此魔方相当于电路中的电源，填电源。
【答案】
电磁感应；机械；电；电源
【知识点】
电磁感应；能量转化；电路元件
【点评】
本题考查电磁感应、能量转化及电路的基本概念，属于初中物理基础知识点，只要准确记忆相关概念即可顺利解答，难度较低。
【难度系数】
0.8

2.下列物品或应用中,没有应用电磁感应原理的是（）

A.扬声器
B.动圈式话筒
C.手机无线充电
D.电磁炉

2.A

【分析】首先明确电磁感应原理是闭合电路的磁通量发生变化时产生感应电动势的现象，常见应用包括发电机、动圈式话筒、无线充电、电磁炉等；而通电导体在磁场中受力运动是电与磁的另一类应用（如扬声器、电动机）。接下来逐一分析各选项的工作原理，判断是否应用电磁感应原理，进而选出正确答案。
【解析】选项A：扬声器的工作原理是通电线圈在磁场中受到力的作用，带动纸盆振动发声，未应用电磁感应原理；选项B：动圈式话筒通过声音振动带动线圈在磁场中做切割磁感线运动，产生感应电流，应用了电磁感应原理；选项C：手机无线充电利用原线圈交变电流产生变化的磁场，使副线圈磁通量变化产生感应电流，应用了电磁感应原理；选项D：电磁炉通过变化的磁场在锅具中产生涡流加热，应用了电磁感应原理。因此没有应用电磁感应原理的是A选项。
【答案】A
【知识点】电磁感应现象、电与磁的应用
【点评】本题考查常见电器的工作原理，需准确区分电磁感应原理与通电导体在磁场中受力的原理，属于基础概念辨析题，难度适中。
【难度系数】0.5

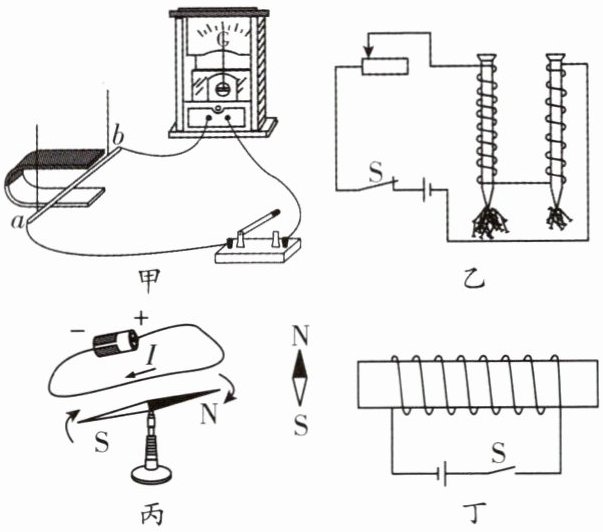

3.对下列四幅图的理解正确的是（）


A.根据甲图的原理,可制造电动机
B.乙图说明电磁铁周围的磁场与电流大小有关
C.丙图说明磁场能产生电流
D.丁图中闭合开关后小磁针将逆时针转动

3.D

【分析】本题需逐一分析甲、乙、丙、丁四幅图对应的电磁学实验原理，再判断各选项正误：甲图是电磁感应实验，对应发电机原理；乙图探究电磁铁磁性的影响因素；丙图是奥斯特实验，说明电流的磁效应；丁图需用安培定则判断螺线管磁极，再分析小磁针转动方向，通过排除错误选项确定答案。
【解析】
选项A：甲图是电磁感应现象，闭合电路的一部分导体在磁场中切割磁感线产生感应电流，这是发电机的制造原理；电动机的原理是通电导体在磁场中受力运动，故A错误。
选项B：乙图中两个电磁铁串联，电流大小相同，线圈匝数不同，吸引大头针数量不同，说明电磁铁磁性强弱与线圈匝数有关，而非电流大小，故B错误。
选项C：丙图是奥斯特实验，证明电流周围存在磁场（电流的磁效应），即“电生磁”，并非磁场产生电流，故C错误。
选项D：丁图中，闭合开关后，根据安培定则：右手握住螺线管，四指指向电流方向，大拇指指向螺线管的N极，可判断螺线管右端为N极、左端为S极。螺线管外部磁场方向从N极指向S极，因此螺线管上方磁场方向向左，小磁针N极会指向磁场方向，故小磁针将逆时针转动，D正确。
【答案】D
【知识点】电磁感应、电磁铁磁性、电流的磁效应、安培定则
【点评】本题考查电磁学核心实验的原理与应用，需准确区分各实验结论，掌握安培定则的使用，属于基础实验分析题，侧重对实验细节的理解。
【难度系数】0.6

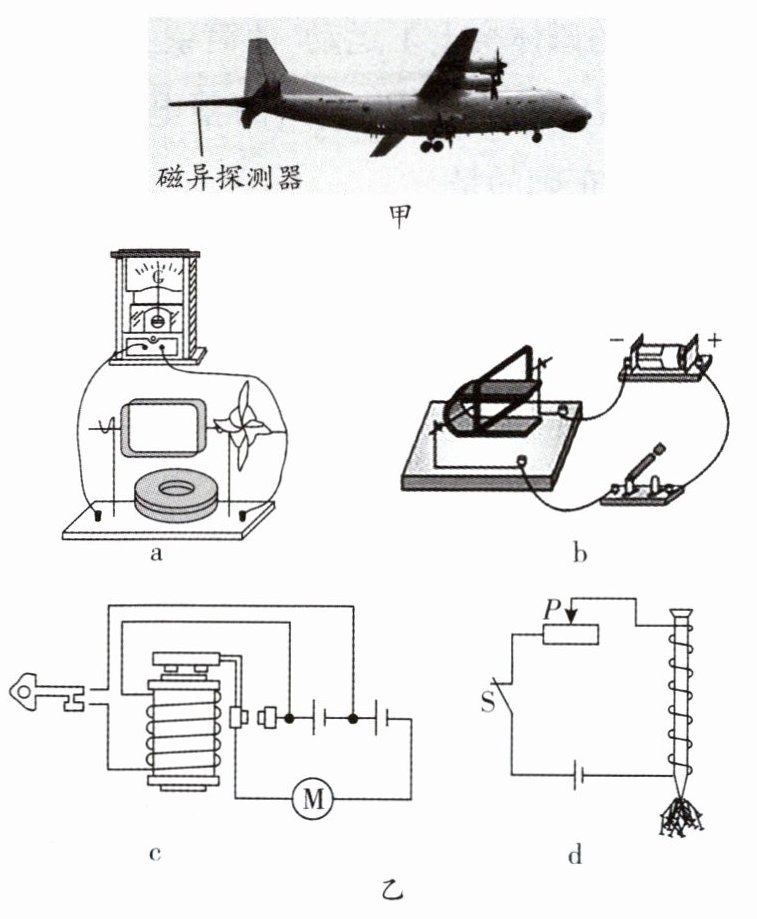

4.图甲为我国新型反潜巡逻机,其机尾的“棍子”叫做磁异探测器,它能将潜艇经过海域引起的磁场强弱变化转化为大小变化的电流,从而发现潜艇的存在。图乙中能反映磁异探测器工作原理的是 ()


A.图a中,风车转动时电流表指针偏转
B.图b中,闭合开关后线圈转动
C.图c中,旋转启动钥匙后用电器工作
D.图d中,闭合开关后铁钉吸引大头针

4.A

【分析】首先明确磁异探测器的工作原理：将磁场变化转化为电流，属于电磁感应现象（磁生电，无需外接电源，通过电磁感应产生感应电流）。接下来分析各图对应的物理原理，匹配符合要求的选项。
【解析】磁异探测器的工作原理是电磁感应现象，即利用磁场变化产生感应电流，将磁信号转化为电信号。
选项A：图a中，风车转动带动线圈在磁场中切割磁感线，闭合电路中产生感应电流，电流表指针偏转，属于电磁感应现象，符合磁异探测器的工作原理；
选项B：图b中，闭合开关后线圈转动，是通电导体在磁场中受到力的作用，属于电动机的工作原理，是电能转化为机械能，不符合；
选项C：图c是电磁继电器，利用电流的磁效应控制工作电路，并非电磁感应，不符合；
选项D：图d中闭合开关后铁钉吸引大头针，是电流的磁效应（电磁铁的性质），不符合。
【答案】A
【知识点】电磁感应、电流的磁效应、电动机原理
【点评】本题考查电磁感应的应用，需准确区分电磁感应（磁生电）、通电导体在磁场中受力（电动机）、电流的磁效应（电磁铁、电磁继电器）的不同，是电磁学基础实验的综合考查。
【难度系数】0.6
