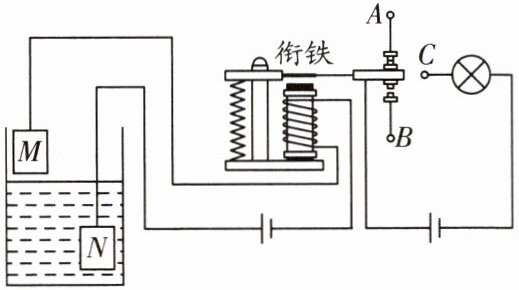

2.如图所示,小明利用电磁继电器设计了一个水位自动报警装置。当水位未达到金属块M时,灯泡不亮,水位达到金属块M时,灯泡亮,则接线柱C应与
B
(填“A”或“B”)相连。已知灯泡的规格为“12 V 6 W”,灯泡正常发光时的电流是0.5
A,通电1 min,灯泡消耗的电能是360
J。答案
2.B 0.5 360
解析
【分析】
本题分为电磁继电器的工作判断和电学计算两部分。首先根据电磁继电器的工作原理：当水位未达金属块M时，控制电路断开，电磁铁无磁性，衔铁在弹簧作用下与A接触；当水位到达M时，控制电路接通，电磁铁有磁性，吸下衔铁，此时需让工作电路接通使灯泡发光，因此接线柱C应与B相连，这样衔铁被吸下后工作电路导通，灯泡亮。电学部分利用电功率公式和电功公式计算即可。
【解析】
1. 电磁继电器部分：当水位到达金属块M时，控制电路接通，电磁铁产生磁性，吸引衔铁向下运动，为使灯泡发光，工作电路需在衔铁被吸下时接通，因此接线柱C应与B相连。
2. 灯泡正常发光的电流：根据电功率公式 $ P = UI $，可得 $ I = \frac{P}{U} = \frac{6\ \mathrm{W}}{12\ \mathrm{V}} = 0.5\ \mathrm{A} $。
3. 通电1 min灯泡消耗的电能：根据电功公式 $ W = Pt $，$ t = 1\ \mathrm{min} = 60\ \mathrm{s} $，则 $ W = 6\ \mathrm{W} × 60\ \mathrm{s} = 360\ \mathrm{J} $。
【答案】
B；0.5；360
【知识点】
电磁继电器、电功率计算、电能计算
【点评】
本题结合电磁继电器的实际应用与电学基本计算，考察学生对电磁继电器工作原理的理解和电功率、电能公式的应用能力，属于中等难度的综合题。
【难度系数】
0.6
本题分为电磁继电器的工作判断和电学计算两部分。首先根据电磁继电器的工作原理：当水位未达金属块M时，控制电路断开，电磁铁无磁性，衔铁在弹簧作用下与A接触；当水位到达M时，控制电路接通，电磁铁有磁性，吸下衔铁，此时需让工作电路接通使灯泡发光，因此接线柱C应与B相连，这样衔铁被吸下后工作电路导通，灯泡亮。电学部分利用电功率公式和电功公式计算即可。
【解析】
1. 电磁继电器部分：当水位到达金属块M时，控制电路接通，电磁铁产生磁性，吸引衔铁向下运动，为使灯泡发光，工作电路需在衔铁被吸下时接通，因此接线柱C应与B相连。
2. 灯泡正常发光的电流：根据电功率公式 $ P = UI $，可得 $ I = \frac{P}{U} = \frac{6\ \mathrm{W}}{12\ \mathrm{V}} = 0.5\ \mathrm{A} $。
3. 通电1 min灯泡消耗的电能：根据电功公式 $ W = Pt $，$ t = 1\ \mathrm{min} = 60\ \mathrm{s} $，则 $ W = 6\ \mathrm{W} × 60\ \mathrm{s} = 360\ \mathrm{J} $。
【答案】
B；0.5；360
【知识点】
电磁继电器、电功率计算、电能计算
【点评】
本题结合电磁继电器的实际应用与电学基本计算，考察学生对电磁继电器工作原理的理解和电功率、电能公式的应用能力，属于中等难度的综合题。
【难度系数】
0.6

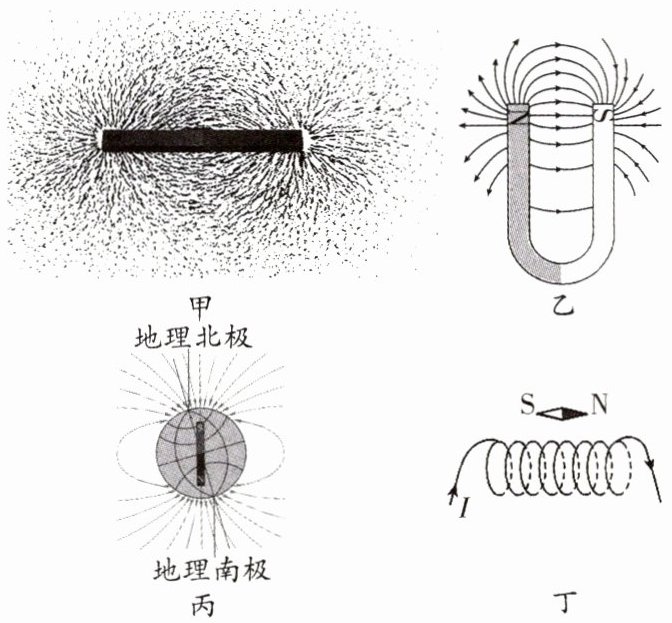

3.如图所示,下列关于磁现象的分析中,说法错误的是 (
A.甲图中,在条形磁体周围撒上铁屑后轻敲玻璃板,所观察到的是磁感线
B.乙图中,U形磁体周围的磁感线在靠近磁极处分布得比较密
C.丙图中,地面附近能自由转动的小磁针静止时,N极指向地理北极附近
D.丁图中,小磁针S极的受力方向,与通电螺线管在该点的磁感线切线方向相反
A
)A.甲图中,在条形磁体周围撒上铁屑后轻敲玻璃板,所观察到的是磁感线
B.乙图中,U形磁体周围的磁感线在靠近磁极处分布得比较密
C.丙图中,地面附近能自由转动的小磁针静止时,N极指向地理北极附近
D.丁图中,小磁针S极的受力方向,与通电螺线管在该点的磁感线切线方向相反
答案
3.A
解析
【分析】本题考查磁现象的相关知识，需逐一分析各选项的说法是否正确，找出错误选项。需明确磁感线是假想模型、磁感线疏密与磁场强弱的关系、地磁场特点、磁场方向与小磁针受力方向的关系等核心知识点，据此判断选项对错。
【解析】
A选项：磁感线是为描述磁场假想的物理模型，并非真实存在。甲图中条形磁体周围撒铁屑轻敲后，观察到的是铁屑的排列，用于模拟磁感线的分布，不是磁感线本身，故该说法错误；
B选项：磁感线的疏密表示磁场强弱，磁极处磁性最强，因此U形磁体靠近磁极处的磁感线分布更密，该说法正确；
C选项：地球是巨大磁体，地磁场南极在地理北极附近，地磁场北极在地理南极附近，所以自由转动的小磁针静止时，N极指向地理北极附近，该说法正确；
D选项：磁场中某点磁感线切线方向为该点磁场方向，小磁针N极受力方向与磁场方向一致，S极受力方向与磁场方向相反，因此小磁针S极的受力方向与该点磁感线切线方向相反，该说法正确。综上，错误的说法是A选项。
【答案】A
【知识点】磁感线、地磁场、磁场方向
【点评】本题围绕磁学基础知识点展开，考查学生对磁感线概念、地磁场特点、磁场方向与小磁针受力关系的理解，属于初中物理磁学的基础题目，侧重核心概念的应用。
【难度系数】0.6
【解析】
A选项：磁感线是为描述磁场假想的物理模型，并非真实存在。甲图中条形磁体周围撒铁屑轻敲后，观察到的是铁屑的排列，用于模拟磁感线的分布，不是磁感线本身，故该说法错误；
B选项：磁感线的疏密表示磁场强弱，磁极处磁性最强，因此U形磁体靠近磁极处的磁感线分布更密，该说法正确；
C选项：地球是巨大磁体，地磁场南极在地理北极附近，地磁场北极在地理南极附近，所以自由转动的小磁针静止时，N极指向地理北极附近，该说法正确；
D选项：磁场中某点磁感线切线方向为该点磁场方向，小磁针N极受力方向与磁场方向一致，S极受力方向与磁场方向相反，因此小磁针S极的受力方向与该点磁感线切线方向相反，该说法正确。综上，错误的说法是A选项。
【答案】A
【知识点】磁感线、地磁场、磁场方向
【点评】本题围绕磁学基础知识点展开，考查学生对磁感线概念、地磁场特点、磁场方向与小磁针受力关系的理解，属于初中物理磁学的基础题目，侧重核心概念的应用。
【难度系数】0.6

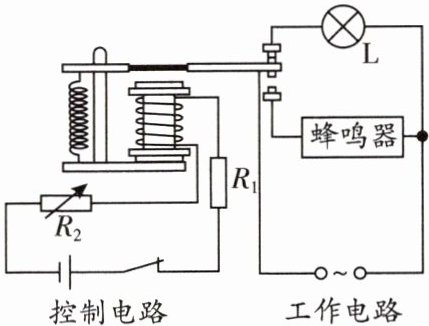

4.(双选)如图是小明为某仓库设计的温度报警电路。$R_1$为热敏电阻，其阻值随温度的变化而变化；$R_2$为可调电阻。温度正常时指示灯L发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警。下列判断正确的是 (
A.$R_1$的阻值随温度的升高而增大
B.温度升高过程中，电磁铁磁性增强
C.若要调低报警温度，可将$R_2$的阻值调大
D.若控制电路电源电压降低，报警温度将升高
BD
)A.$R_1$的阻值随温度的升高而增大
B.温度升高过程中，电磁铁磁性增强
C.若要调低报警温度，可将$R_2$的阻值调大
D.若控制电路电源电压降低，报警温度将升高
答案
4.BD
解析
【分析】
首先明确电路分为控制电路和工作电路：控制电路由电源、开关、热敏电阻$R_1$、可调电阻$R_2$、电磁铁线圈组成；工作电路由指示灯L、蜂鸣器、触点开关组成。题目中温度升高到报警温度时，指示灯熄灭、蜂鸣器报警，说明此时电磁铁吸合衔铁，控制电路电流增大，电磁铁磁性增强。接下来结合欧姆定律、热敏电阻特性、电磁铁磁性的影响因素，逐个分析选项的对错。
【解析】
1. 分析选项A：温度升高时，控制电路电流增大，根据欧姆定律$I=\frac{U}{R_{总}}$，控制电路总电阻减小；由于$R_2$为可调电阻，温度变化时$R_2$阻值不变，因此$R_1$的阻值随温度升高而减小，故A错误。
2. 分析选项B：电磁铁的磁性强弱与电流大小有关，电流越大磁性越强。温度升高过程中，控制电路电流增大，因此电磁铁磁性增强，故B正确。
3. 分析选项C：调低报警温度，即报警时温度低于原报警温度，此时$R_1$的阻值比原报警温度时更大（$R_1$随温度降低而增大）。要使控制电路在$R_1$更大时仍达到电磁铁吸合电流$I_{吸}$，根据$I_{吸}=\frac{U}{R_1+R_2}$，需减小$R_2$的阻值，才能让总电阻更小、电流更大，因此应将$R_2$调小，故C错误。
4. 分析选项D：若控制电路电源电压降低，要达到相同的吸合电流$I_{吸}$，根据$I_{吸}=\frac{U}{R_1+R_2}$，当$U$减小时，总电阻$R_1+R_2$需更小。若$R_2$阻值不变，则需要$R_1$更小；而$R_1$的阻值随温度降低而增大、随温度升高而减小，因此$R_1$更小对应温度更高，即报警温度将升高，故D正确。
【答案】
BD
【知识点】
电磁继电器、欧姆定律、热敏电阻特性
【点评】
本题结合电磁继电器的工作原理，考查电路动态分析，需明确控制电路与工作电路的状态切换逻辑，理解热敏电阻阻值随温度的变化规律，以及电磁铁磁性与电流的关系，是一道综合性较强的基础题，需要仔细推导每个选项的逻辑。
【难度系数】
0.5
首先明确电路分为控制电路和工作电路：控制电路由电源、开关、热敏电阻$R_1$、可调电阻$R_2$、电磁铁线圈组成；工作电路由指示灯L、蜂鸣器、触点开关组成。题目中温度升高到报警温度时，指示灯熄灭、蜂鸣器报警，说明此时电磁铁吸合衔铁，控制电路电流增大，电磁铁磁性增强。接下来结合欧姆定律、热敏电阻特性、电磁铁磁性的影响因素，逐个分析选项的对错。
【解析】
1. 分析选项A：温度升高时，控制电路电流增大，根据欧姆定律$I=\frac{U}{R_{总}}$，控制电路总电阻减小；由于$R_2$为可调电阻，温度变化时$R_2$阻值不变，因此$R_1$的阻值随温度升高而减小，故A错误。
2. 分析选项B：电磁铁的磁性强弱与电流大小有关，电流越大磁性越强。温度升高过程中，控制电路电流增大，因此电磁铁磁性增强，故B正确。
3. 分析选项C：调低报警温度，即报警时温度低于原报警温度，此时$R_1$的阻值比原报警温度时更大（$R_1$随温度降低而增大）。要使控制电路在$R_1$更大时仍达到电磁铁吸合电流$I_{吸}$，根据$I_{吸}=\frac{U}{R_1+R_2}$，需减小$R_2$的阻值，才能让总电阻更小、电流更大，因此应将$R_2$调小，故C错误。
4. 分析选项D：若控制电路电源电压降低，要达到相同的吸合电流$I_{吸}$，根据$I_{吸}=\frac{U}{R_1+R_2}$，当$U$减小时，总电阻$R_1+R_2$需更小。若$R_2$阻值不变，则需要$R_1$更小；而$R_1$的阻值随温度降低而增大、随温度升高而减小，因此$R_1$更小对应温度更高，即报警温度将升高，故D正确。
【答案】
BD
【知识点】
电磁继电器、欧姆定律、热敏电阻特性
【点评】
本题结合电磁继电器的工作原理，考查电路动态分析，需明确控制电路与工作电路的状态切换逻辑，理解热敏电阻阻值随温度的变化规律，以及电磁铁磁性与电流的关系，是一道综合性较强的基础题，需要仔细推导每个选项的逻辑。
【难度系数】
0.5

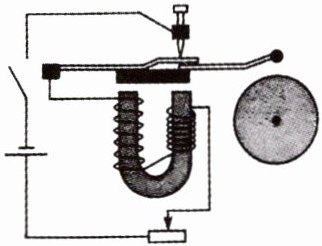

5.(双选)下列有关电铃(如图)的说法正确的是 (
A.电铃的工作原理是电流的磁效应
B.小锤击打到铃碗时,电磁铁没有磁性
C.要使铃声响度大一些,可适当降低电压
D.滑动变阻器的滑片向右移动,电磁铁的磁性增强
AB
)A.电铃的工作原理是电流的磁效应
B.小锤击打到铃碗时,电磁铁没有磁性
C.要使铃声响度大一些,可适当降低电压
D.滑动变阻器的滑片向右移动,电磁铁的磁性增强
答案
5.AB
解析
【分析】
要解决这道题，需先明确电铃的工作原理，再逐一分析每个选项：电铃依靠电流的磁效应工作，通电时电磁铁产生磁性吸引衔铁，带动小锤敲铃；敲铃瞬间电路断开，电磁铁失磁，衔铁复位后电路再次接通，循环发声。据此判断各选项的正误。
【解析】
1. 分析选项A：电铃的核心是电磁铁，利用电流的磁效应（电流周围存在磁场）实现工作，故A正确。
2. 分析选项B：小锤击打到铃碗时，衔铁被吸引，此时电路断开，电磁铁中无电流，因此电磁铁没有磁性，故B正确。
3. 分析选项C：铃声响度由小锤敲击力决定，敲击力与电磁铁磁性强弱正相关；要增大响度需增大电流，应适当提高电压，降低电压会使电流减小、磁性减弱，响度变小，故C错误。
4. 分析选项D：滑动变阻器滑片向右移动时，接入电路的电阻变大，电路中电流变小，电磁铁的磁性会减弱，故D错误。
综上，正确选项为AB。
【答案】
AB
【知识点】
电流的磁效应、电磁铁磁性、电铃工作原理
【点评】
本题考查电铃的工作原理及电磁铁的相关知识，需掌握电流的磁效应、电磁铁磁性强弱的影响因素，以及电铃的工作过程，属于基础应用类题目，难度适中。
【难度系数】
0.5
要解决这道题，需先明确电铃的工作原理，再逐一分析每个选项：电铃依靠电流的磁效应工作，通电时电磁铁产生磁性吸引衔铁，带动小锤敲铃；敲铃瞬间电路断开，电磁铁失磁，衔铁复位后电路再次接通，循环发声。据此判断各选项的正误。
【解析】
1. 分析选项A：电铃的核心是电磁铁，利用电流的磁效应（电流周围存在磁场）实现工作，故A正确。
2. 分析选项B：小锤击打到铃碗时，衔铁被吸引，此时电路断开，电磁铁中无电流，因此电磁铁没有磁性，故B正确。
3. 分析选项C：铃声响度由小锤敲击力决定，敲击力与电磁铁磁性强弱正相关；要增大响度需增大电流，应适当提高电压，降低电压会使电流减小、磁性减弱，响度变小，故C错误。
4. 分析选项D：滑动变阻器滑片向右移动时，接入电路的电阻变大，电路中电流变小，电磁铁的磁性会减弱，故D错误。
综上，正确选项为AB。
【答案】
AB
【知识点】
电流的磁效应、电磁铁磁性、电铃工作原理
【点评】
本题考查电铃的工作原理及电磁铁的相关知识，需掌握电流的磁效应、电磁铁磁性强弱的影响因素，以及电铃的工作过程，属于基础应用类题目，难度适中。
【难度系数】
0.5
