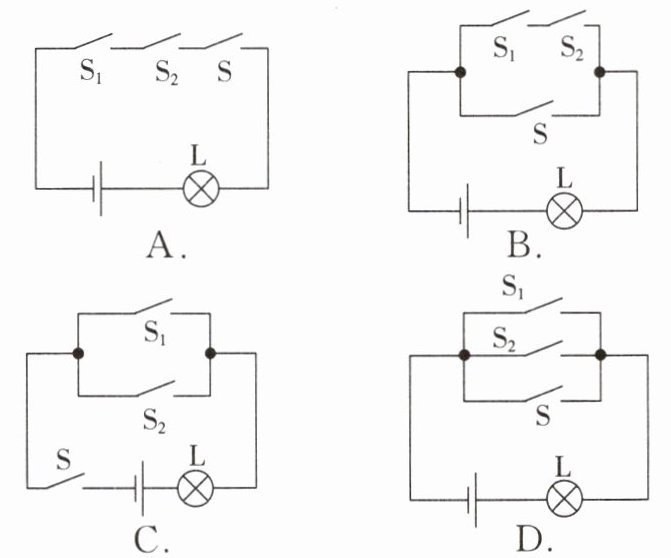

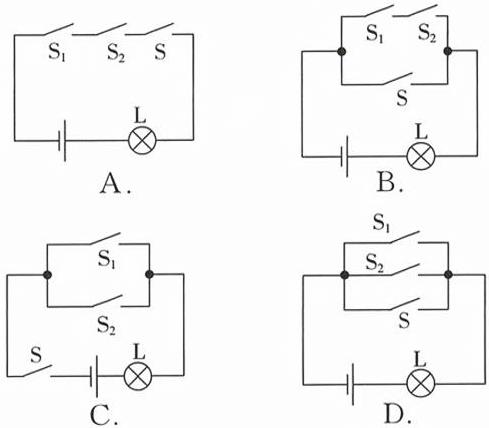

7.智能手机的普及给我们的生活带来了很多便利，常用的智能手机是通过指纹开关$S_1$或密码开关$S_2$来解锁的。若其中任意一种解锁方式失败后，锁定开关S均会断开并暂停手机的解锁功能，S将在一段时间后自动闭合恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的电路是(
C
)。答案
7. C，对应电路图为

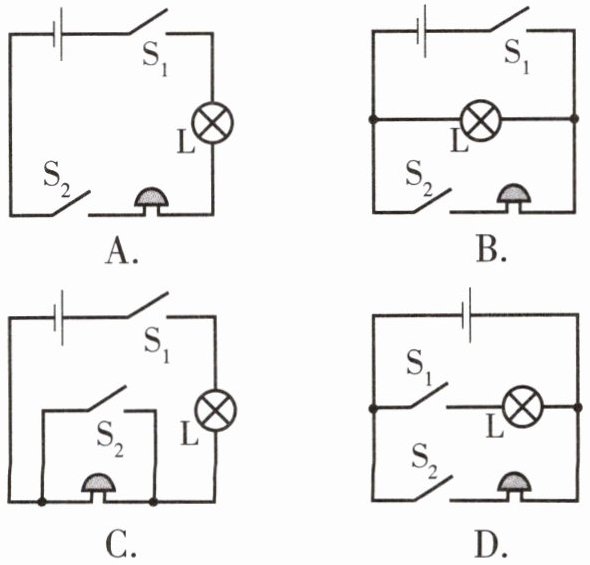

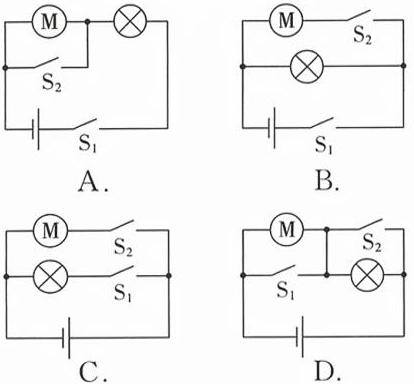

8.(2025四川遂宁)某科创小组想设计一个简易电路来模拟火车站安检门的功能。该电路能实现:只要开关$S_1$断开,整个电路不工作;开关$S_1$闭合,电路工作,指示灯L亮起,检测到金属时$S_2$才闭合,电铃响起。符合要求的电路图是(
B
)。答案
8. B，对应实物图为
、电路图为

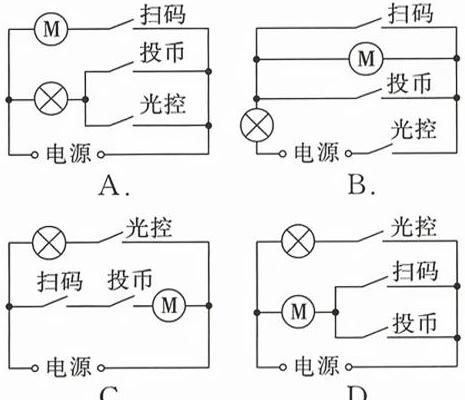

9.某学校为了培养学生的科学素养，开展了科创教育，在此期间，科创小组自制了“冰激凌自动售货机”。该作品可以通过扫码（该开关闭合）或投币（该开关闭合）完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是（
D
）。答案

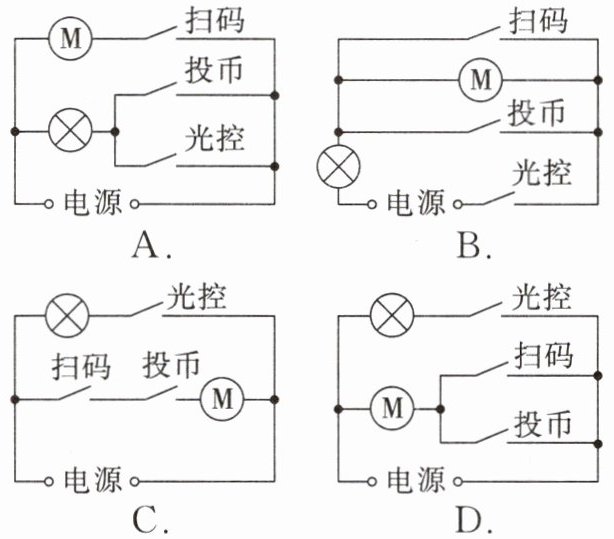

9. D，对应电路图为

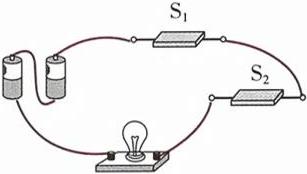

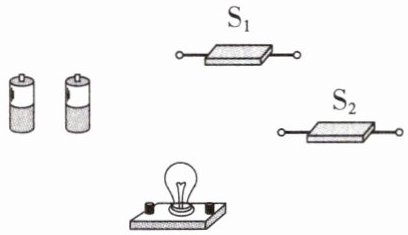

10. 为了方便夜间开门锁，有人发明了“感应照明门把手”，它利用感应开关$S_1$（人触摸把手，$S_1$闭合，不触碰则断开）和光敏开关$S_2$（白天断开，晚上闭合）来自动控制电路，在夜间且有人开门触摸把手时，锁孔旁的LED灯才亮，达到照明的目的。请根据设计要求完成实物图连接。
答案
10. 将电源、感应开关$S_1$、光敏开关$S_2$、LED灯顺次串联连接，只有两个开关同时闭合时LED灯才发光，连接完成的实物图为

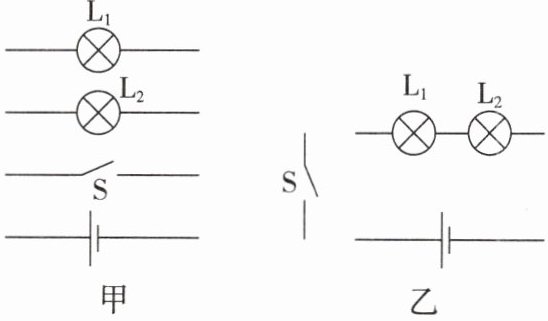

11.(2025曲靖阶段练习)如图甲、乙所示,在不移动元件位置的情况下,将甲连接为串联电路,将乙连接为并联电路,且S控制L₁和L₂。
答案

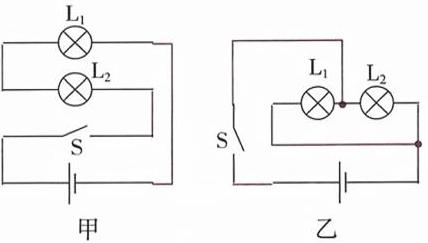

11. 甲串联：用导线将电源正极、开关S、L₂、L₁顺次连接，电流只有一条路径；乙并联：将L₁和L₂的两端分别相连，开关S接在干路中，电流从电源正极经S后分为两条支路分别通过L₁、L₂再汇合回到电源负极，连接完成的电路图为
