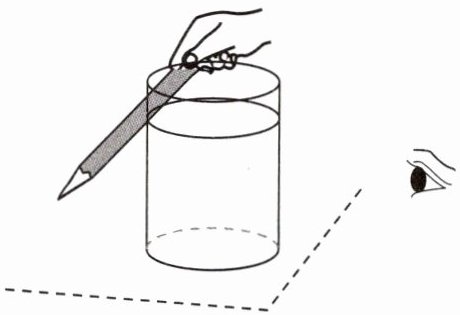

1.找一个圆柱形的玻璃瓶，里面装满水。
如图所示，把一支铅笔放在玻璃瓶的一侧，透过玻璃瓶，可以看到这支铅笔。如果把铅笔由靠近玻璃瓶的位置向远处慢慢移动，你会
看到什么现象？实际做一做，验证你的猜想。

1.装满水的玻璃瓶相当于一个柱面透镜。当铅笔由靠近瓶子的位置逐渐远离时,透过玻璃瓶会看到铅笔逐渐变长;到达某一位置时,铅笔尖忽然改变方向。

【分析】首先，装满水的圆柱形玻璃瓶相当于一个柱面凸透镜，可类比凸透镜的成像规律分析现象。当铅笔靠近玻璃瓶时，物距小于凸透镜焦距，成正立放大的虚像；随着铅笔远离，物距增大，虚像逐渐变大，因此看到铅笔逐渐变长；当铅笔移动到某一位置，物距等于焦距时不成像；继续远离，物距大于焦距小于二倍焦距时，成倒立放大的实像，此时铅笔尖会改变方向。
【解析】装满水的圆柱形玻璃瓶相当于柱面凸透镜，遵循凸透镜成像规律：
1. 铅笔靠近玻璃瓶时，物距$u ＜ f$（$f$为焦距），凸透镜成正立、放大的虚像，随着铅笔远离，物距增大，虚像逐渐变大，故看到铅笔逐渐变长；
2. 当铅笔移动到物距$u = f$的位置时，凸透镜不成像；
3. 铅笔继续远离，物距$f ＜ u ＜ 2f$时，凸透镜成倒立、放大的实像，此时观察到铅笔尖忽然改变方向。
综上，现象为：铅笔由靠近玻璃瓶的位置向远处慢慢移动时，先看到铅笔逐渐变长，到达某一位置时，铅笔尖忽然改变方向。
【答案】装满水的玻璃瓶相当于一个柱面透镜。当铅笔由靠近瓶子的位置逐渐远离时,透过玻璃瓶会看到铅笔逐渐变长;到达某一位置时,铅笔尖忽然改变方向。
【知识点】凸透镜成像、透镜的应用
【点评】本题结合生活趣味实验，考查凸透镜成像规律的实际应用，将抽象物理规律与直观生活现象结合，需理解柱形透镜的成像特点，学会用物理知识解释日常现象。
【难度系数】0.6

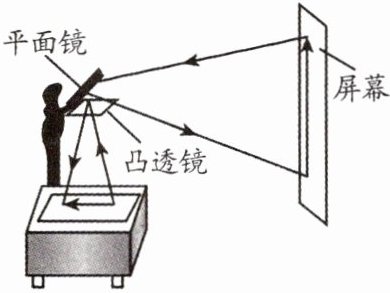

2.认真观察如图所示的投影仪，结合平时学习得到的有关知识，完成下列问题。

(1)投影仪上的平面镜的作用是什么？
(2)屏幕上的像与投影片的景物除上下颠倒外，左右有没有颠倒呢？
(3)要使屏幕上的像增大一些，应该怎样操作？

2.(1)改变光的传播方向。
(2)左右也颠倒了,即完全相反。
(3)先向下调节透镜的位置,再向后移动投影仪。

【分析】
要解决这道关于投影仪的问题，需结合光学中平面镜的作用、凸透镜成实像的特点及成像规律来分析：
1. 对于平面镜的作用，回忆投影仪的结构，平面镜的功能是调整光的传播路径，让像能投射到合适的屏幕位置；
2. 实像的“倒立”是完整的，不仅上下颠倒，左右也会颠倒，据此判断像的左右情况；
3. 凸透镜成实像时，遵循“物近像远像变大”的规律，据此分析增大像的操作方法。
【解析】
(1) 投影仪中，凸透镜成的实像若沿直线传播，无法投射到前方的屏幕上，平面镜通过反射光线，改变了光的传播方向，使像能准确投射到屏幕上。
(2) 凸透镜成实像时，所成的“倒立”是指像相对于物体上下、左右均颠倒，因此屏幕上的像与投影片景物相比，除上下颠倒外，左右也颠倒，整体完全相反。
(3) 根据凸透镜成像规律，要增大屏幕上的像，需减小物距（物体到透镜的距离），同时增大像距（像到透镜的距离）：向下调节透镜位置，可减小透镜与投影片的距离（物距）；向后移动投影仪，可增大透镜与屏幕的距离（像距），从而让像变大。
【答案】
(1) 改变光的传播方向。
(2) 左右也颠倒了，即完全相反。
(3) 先向下调节透镜的位置，再向后移动投影仪。
【知识点】
凸透镜成像、平面镜作用、投影仪原理
【点评】
本题考查投影仪的工作原理，结合了平面镜的作用、凸透镜成实像的特点及成像规律，是光学知识在生活中的典型应用，需要学生理解实像的“倒立”含义和成像大小的调节逻辑，属于基础光学应用题。
【难度系数】
0.6

1.人眼看物体类似于，晶状体和角膜发挥的作用，与视神经相连的视网膜相当于，这与成像的原理类似。

1. 凸透镜成像 凸透镜 光屏 照相机

【分析】
这道题考查人眼的光学成像原理，需结合透镜成像的相关知识，回忆人眼各结构的功能，以及与常见光学仪器的类比关系，依次对应填空即可。
【解析】
人眼看物体时，整体的成像规律属于凸透镜成像；晶状体和角膜对光线有折射作用，相当于凸透镜；视网膜能够承接所成的像，相当于光屏；照相机是利用凸透镜成倒立、缩小实像的原理工作，与人眼成像原理一致，因此依次填入对应内容。
【答案】
凸透镜成像 凸透镜 光屏 照相机
【知识点】
凸透镜成像、人眼结构、照相机成像原理
【点评】
本题为光学基础识记类题目，考查人眼与光学仪器的类比关系，难度较低，只要掌握人眼的光学结构和照相机的成像原理即可正确作答。
【难度系数】
0.9

2. 近视眼看不清远处的物体，远处的物体所成像在视网膜面；远视眼看不清近处的物体，近处的物体所成像在视网膜面。

2. 前 后

【分析】
要解答本题，需明确近视眼和远视眼的成像原理：近视眼的晶状体折光能力过强，远处物体的光线经晶状体折射后，像会落在视网膜前方，导致看不清远处物体；远视眼的晶状体折光能力过弱，近处物体的光线经晶状体折射后，像会落在视网膜后方，导致看不清近处物体。据此可确定填空内容。
【解析】
近视眼看不清远处的物体，是因为远处物体所成的像在视网膜前方；远视眼看不清近处的物体，是因为近处物体所成的像在视网膜后方。
【答案】
前；后
【知识点】
近视眼的成像位置、远视眼的成像位置
【点评】
本题考查视力缺陷的成像特点，属于光学基础识记类题目，需准确掌握近视和远视对应的成像位置，难度较低。
【难度系数】
0.6

3.矫正近视眼需要戴制成的眼镜,镜片对光起作用;矫正远视眼需要戴制成的眼镜,镜片对光起作用;老年人看不清近处的物体,需要戴利用制作的老花眼镜。

3. 凹透镜 发散 凸透镜 会聚 凸透镜

【分析】首先明确近视眼与远视眼的成因及矫正逻辑：近视眼是晶状体折光能力过强，像成在视网膜前方，需用对光有发散作用的透镜矫正；远视眼（含老年人老花眼）是晶状体折光能力过弱，像成在视网膜后方，需用对光有会聚作用的透镜矫正。结合凹透镜、凸透镜的光学性质，即可得出答案。
【解析】1. 近视眼矫正：近视眼的晶状体太厚，折光能力太强，远处物体的像成在视网膜前方，凹透镜对光线有发散作用，能使像后移至视网膜，因此需戴凹透镜制成的眼镜，镜片对光起发散作用；2. 远视眼矫正：远视眼的晶状体太薄，折光能力太弱，近处物体的像成在视网膜后方，凸透镜对光线有会聚作用，能使像前移至视网膜，因此需戴凸透镜制成的眼镜，镜片对光起会聚作用；3. 老年人老花眼属于远视眼，故需用凸透镜制作老花眼镜。
【答案】凹透镜 发散 凸透镜 会聚 凸透镜
【知识点】近视眼与远视眼的矫正、透镜的光学性质
【点评】本题考查视力矫正的基础光学知识，核心是区分凹透镜、凸透镜对光线的作用及对应视力问题的矫正方式，属于识记类基础题，难度较低。
【难度系数】0.7
