三、作图题
11.按要求作图：
(1)如图甲所示，人眼在A处看见河里B处有一白色鹅卵石，若从A处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A处射出的激光束照射到白色鹅卵石上的光路图。

第11题图甲
(2)如图乙所示，a、b分别为一束入射光线和一束折射光线。请画出a经过凹透镜后的折射光线和与b对应的入射光线。

第11题图乙

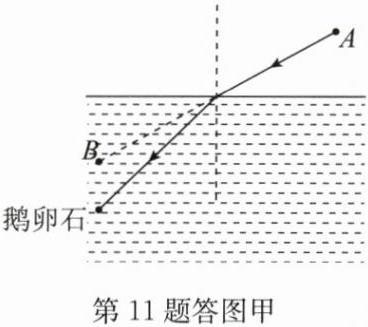

11.(1)如答图甲所示
(2)如答图乙所示

四、实验探究题
12.(2026·扬州广陵区模拟)请根据“探究凸透镜成像的规律”的实验回答以下问题：

(1)为了确定凸透镜的焦距,小明同学让一束平行光射向凸透镜,移动光屏,直到在光屏上会聚成一点,如图甲所示,则该凸透镜的焦距为cm.
(2)当蜡烛、凸透镜和光屏按如图乙所示的位置放置时,光屏上得到清晰的像,则:
①若保持蜡烛和光屏的位置不动,只需将凸透镜移动到cm的刻度处,又可在光屏上成清晰的像,此时所成的是倒立、的像.
②保持三个元件位置不动,仅将原凸透镜更换为一个焦距较大的凸透镜,为了使光屏上再次得到清晰的像,可以在蜡烛和凸透镜之间放置一个(填“凸”或“凹”)透镜.

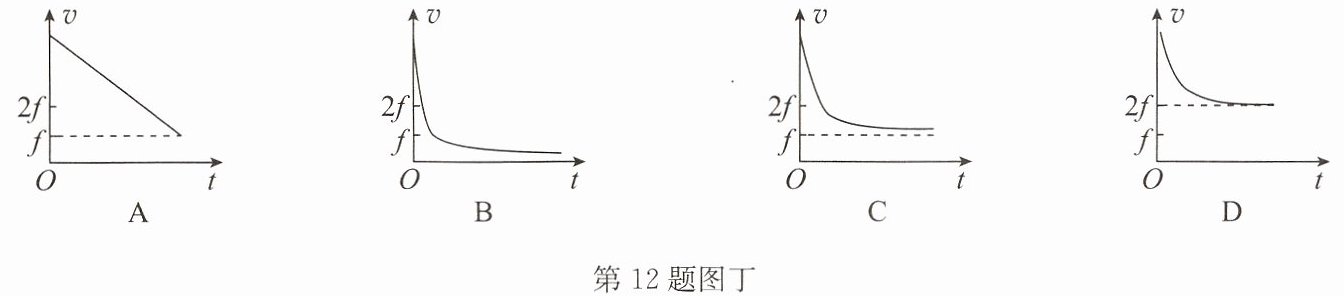

(3)小华在实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜,该过程中物距u随时间t的变化图像如图丙所示,则像距v与t的大致变化关系为图丁中的.

第12题图丁

12.(1)10.0 (2)①35 缩小 ②凸 (3)C
【点拨】(1)平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点,这个点是凸透镜的焦点,焦点到光心的距离是凸透镜的焦距,所以凸透镜的焦距是$f=30.0\mathrm{cm}-20.0\mathrm{cm}=10.0\mathrm{cm}.$(2)①若保持蜡烛和光屏的位置不动,只需将凸透镜移动到 35cm 的刻度处,此时物距等于原来的像距,像距等于原来的物距,根据在光的折射中,光路是可逆的可知,又可在光屏上成清的像,此时物距大于像距,成倒立、缩小的实像;②保持三个元件位置不动,仅将原凸透镜更换为一个焦距较大的凸透镜,凸透镜的焦距变大,对光的会聚能力变弱,会将光线推迟会聚成像,为了使光屏上再次得到清晰的像,可以在蜡烛和凸透镜之间放置一个凸透镜,凸透镜对光线具有会聚作用,会将光线提前会聚成像. (3)凸透镜成实像时,物远(物距变大)像近(像距变小)像变小;将蜡烛从略大于一倍焦距处逐渐远离到凸透镜二倍焦距处,像从较远处移至二倍焦距处,像移动的速度大于物体移动的速度;当蜡烛从二倍焦距处远离凸透镜时,像从二倍焦距处移至靠近一倍焦距处,像距始终大于一倍焦距,不能小于或等于一倍焦距,此时像移动的速度小于物体移动的速度. 由于蜡烛逐渐远离凸透镜,则像距减小的速度先快后慢,故选 C.
