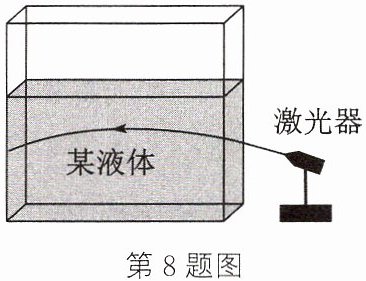

8 [2025宿城期中]一束红色激光从箱体的一端照射向另一端，箱体中装有某透明液体，激光束的光路图如图所示，下列说法正确的是（
A.该实验表明，光在液体中不能沿直线传播
B.若调整激光束的入射方向，激光束有可能沿直线传播
C.仅改为用绿色激光，绿色激光在该液体中可能沿直线传播
D.该实验中，红色激光在液体中的传播速度为 $3×10^8\ \mathrm{m/s}$
B
）A.该实验表明，光在液体中不能沿直线传播
B.若调整激光束的入射方向，激光束有可能沿直线传播
C.仅改为用绿色激光，绿色激光在该液体中可能沿直线传播
D.该实验中，红色激光在液体中的传播速度为 $3×10^8\ \mathrm{m/s}$
答案
8. B
解析
【分析】要解答本题，需牢记光沿直线传播的核心条件：光只有在同种均匀介质中才沿直线传播，若介质不均匀，光的传播路径会发生弯曲。结合题图中激光路径弯曲的现象，逐一分析各选项：
1. 选项A：光在液体中能否沿直线传播，取决于液体是否均匀，并非所有液体中都不能沿直线；该实验中路径弯曲是因为液体不均匀，而非光在液体中无法直线传播，A错误。
2. 选项B：若调整激光入射方向时，液体变为均匀介质，激光就会沿直线传播，B正确。
3. 选项C：绿色激光本质仍是光，在同种不均匀的该液体中，传播路径仍会弯曲，只有介质均匀时才会沿直线，C错误。
4. 选项D：光在真空中的速度为$3×10^8\ \mathrm{m/s}$，在透明液体中的传播速度小于该值，D错误。
【解析】光沿直线传播的条件是“同种均匀介质”，本题中激光路径弯曲，说明实验中的液体不均匀。对各选项逐一判断：
A选项：光在同种均匀液体中可沿直线传播，实验中路径弯曲是液体不均匀导致，A错误。
B选项：当液体均匀时，激光会沿直线传播，因此调整入射方向后激光可能沿直线，B正确。
C选项：绿色激光在该不均匀液体中仍会弯曲，只有介质均匀才沿直线，C错误。
D选项：光在液体中的传播速度小于真空中的$3×10^8\ \mathrm{m/s}$，D错误。
【答案】B
【知识点】光的直线传播条件、光速
【点评】本题考查光沿直线传播的条件，需明确介质均匀性对光传播路径的影响，易错点是误认为液体中光一定沿直线，需结合实验现象分析介质的均匀性。
【难度系数】0.5
1. 选项A：光在液体中能否沿直线传播，取决于液体是否均匀，并非所有液体中都不能沿直线；该实验中路径弯曲是因为液体不均匀，而非光在液体中无法直线传播，A错误。
2. 选项B：若调整激光入射方向时，液体变为均匀介质，激光就会沿直线传播，B正确。
3. 选项C：绿色激光本质仍是光，在同种不均匀的该液体中，传播路径仍会弯曲，只有介质均匀时才会沿直线，C错误。
4. 选项D：光在真空中的速度为$3×10^8\ \mathrm{m/s}$，在透明液体中的传播速度小于该值，D错误。
【解析】光沿直线传播的条件是“同种均匀介质”，本题中激光路径弯曲，说明实验中的液体不均匀。对各选项逐一判断：
A选项：光在同种均匀液体中可沿直线传播，实验中路径弯曲是液体不均匀导致，A错误。
B选项：当液体均匀时，激光会沿直线传播，因此调整入射方向后激光可能沿直线，B正确。
C选项：绿色激光在该不均匀液体中仍会弯曲，只有介质均匀才沿直线，C错误。
D选项：光在液体中的传播速度小于真空中的$3×10^8\ \mathrm{m/s}$，D错误。
【答案】B
【知识点】光的直线传播条件、光速
【点评】本题考查光沿直线传播的条件，需明确介质均匀性对光传播路径的影响，易错点是误认为液体中光一定沿直线，需结合实验现象分析介质的均匀性。
【难度系数】0.5
9 [2025 泗阳期中]如图所示，一束光在空气和玻璃的分界面上发生反射和折射现象，形成了OA、OB和OC三条光线(箭头未画出)。下列说法正确的是 （
A.PQ 的下边是玻璃
B.OB 为入射光线
C.折射角为 $38°$
D.折射角为 $30°$
C
）A.PQ 的下边是玻璃
B.OB 为入射光线
C.折射角为 $38°$
D.折射角为 $30°$
答案
9. C
解析
【分析】
要解决本题，需结合光的反射定律和折射定律逐步分析：首先利用“反射角等于入射角”确定法线和界面；再根据折射光线与入射光线分居法线两侧的规律确定折射光线；最后计算折射角，结合选项判断。
步骤1：确定法线与界面：反射光线、入射光线与法线的夹角相等，观察图形，OB与水平直线PQ的夹角为60°，OC与PQ的夹角也为60°，因此PQ是法线，竖直直线MN是空气与玻璃的分界面；
步骤2：确定折射光线：折射光线与入射光线分居法线两侧，剩余的OA在法线PQ的另一侧，故OA为折射光线；
步骤3：计算折射角：折射角是折射光线与法线的夹角，即OA与PQ的夹角∠AOP=38°，因此折射角为38°，据此判断选项。
【解析】
根据光的反射定律，反射角等于入射角，即入射光线和反射光线与法线的夹角相等。观察图形，OB与PQ的夹角为60°，OC与PQ的夹角也为60°，故PQ是法线，MN是空气和玻璃的分界面。
折射光线与入射光线分居法线两侧，因此OA为折射光线。折射角是折射光线与法线的夹角，即∠AOP=38°，故折射角为38°。
对选项逐一分析：
A选项：分界面是MN，不是PQ，无法判断PQ下方是玻璃，错误；
B选项：入射光线应为射向O点的光线，结合折射光线OA，入射光线不是OB，错误；
C选项：折射角为38°，符合计算结果，正确；
D选项：折射角不是30°，错误。
【答案】
C
【知识点】
光的反射定律、光的折射定律
【点评】
本题考查光的反射和折射规律的应用，核心是根据反射角等于入射角确定法线和界面，再判断折射角，属于基础光学应用题，难度适中。
【难度系数】
0.5
要解决本题，需结合光的反射定律和折射定律逐步分析：首先利用“反射角等于入射角”确定法线和界面；再根据折射光线与入射光线分居法线两侧的规律确定折射光线；最后计算折射角，结合选项判断。
步骤1：确定法线与界面：反射光线、入射光线与法线的夹角相等，观察图形，OB与水平直线PQ的夹角为60°，OC与PQ的夹角也为60°，因此PQ是法线，竖直直线MN是空气与玻璃的分界面；
步骤2：确定折射光线：折射光线与入射光线分居法线两侧，剩余的OA在法线PQ的另一侧，故OA为折射光线；
步骤3：计算折射角：折射角是折射光线与法线的夹角，即OA与PQ的夹角∠AOP=38°，因此折射角为38°，据此判断选项。
【解析】
根据光的反射定律，反射角等于入射角，即入射光线和反射光线与法线的夹角相等。观察图形，OB与PQ的夹角为60°，OC与PQ的夹角也为60°，故PQ是法线，MN是空气和玻璃的分界面。
折射光线与入射光线分居法线两侧，因此OA为折射光线。折射角是折射光线与法线的夹角，即∠AOP=38°，故折射角为38°。
对选项逐一分析：
A选项：分界面是MN，不是PQ，无法判断PQ下方是玻璃，错误；
B选项：入射光线应为射向O点的光线，结合折射光线OA，入射光线不是OB，错误；
C选项：折射角为38°，符合计算结果，正确；
D选项：折射角不是30°，错误。
【答案】
C
【知识点】
光的反射定律、光的折射定律
【点评】
本题考查光的反射和折射规律的应用，核心是根据反射角等于入射角确定法线和界面，再判断折射角，属于基础光学应用题，难度适中。
【难度系数】
0.5
10 如图所示为光沿CO射向半圆形玻璃砖的圆心O，分别透过平直界面AOB和圆弧形界面AMB时的光路。在玻璃中的光线为
OE
（OD/OE），光射出圆弧形界面AMB时的光线为EI
（DF/DG/EH/EI）。答案
10. OE EI
解析
【分析】
要解决本题，需运用光的折射规律逐步分析：首先，光从空气斜射入玻璃时，折射光线会靠近法线，据此确定玻璃内的光线；其次，光从玻璃斜射入空气时，结合圆弧形界面的法线（半径），判断射出后的光线。第一步，入射光线CO从空气射向O点，AOB是空气与玻璃的分界面，法线为过O的竖直虚线，根据折射规律，空气→玻璃时折射角小于入射角，因此玻璃中的光线是OE；第二步，光线OE在玻璃中传播到圆弧形界面AMB时，圆弧界面的法线是该点的半径，光从玻璃→空气时折射角大于入射角，因此射出AMB的光线为EI。
【解析】
1. 确定玻璃中的光线：光沿CO从空气射向半圆形玻璃砖的圆心O，平直界面AOB是空气与玻璃的分界面，法线为过O的竖直虚线。根据光的折射规律，当光从空气斜射入玻璃时，折射光线向法线偏折，折射角小于入射角，因此进入玻璃后的光线为OE，OD不符合折射规律，故玻璃中的光线是OE。
2. 确定射出AMB的光线：光线OE在玻璃中传播至圆弧形界面AMB时，圆弧界面的法线为该点与圆心的连线（半径），此时光从玻璃斜射入空气，根据折射规律，折射光线远离法线，折射角大于入射角，结合图中光线方向，射出AMB后的光线为EI，其余光线不符合折射规律，故射出光线为EI。
【答案】
OE；EI
【知识点】
光的折射规律
【点评】
本题考查光的折射规律在不同介质分界面的应用，需注意圆弧界面的法线为半径，是解题的关键，整体难度适中。
【难度系数】
0.3
要解决本题，需运用光的折射规律逐步分析：首先，光从空气斜射入玻璃时，折射光线会靠近法线，据此确定玻璃内的光线；其次，光从玻璃斜射入空气时，结合圆弧形界面的法线（半径），判断射出后的光线。第一步，入射光线CO从空气射向O点，AOB是空气与玻璃的分界面，法线为过O的竖直虚线，根据折射规律，空气→玻璃时折射角小于入射角，因此玻璃中的光线是OE；第二步，光线OE在玻璃中传播到圆弧形界面AMB时，圆弧界面的法线是该点的半径，光从玻璃→空气时折射角大于入射角，因此射出AMB的光线为EI。
【解析】
1. 确定玻璃中的光线：光沿CO从空气射向半圆形玻璃砖的圆心O，平直界面AOB是空气与玻璃的分界面，法线为过O的竖直虚线。根据光的折射规律，当光从空气斜射入玻璃时，折射光线向法线偏折，折射角小于入射角，因此进入玻璃后的光线为OE，OD不符合折射规律，故玻璃中的光线是OE。
2. 确定射出AMB的光线：光线OE在玻璃中传播至圆弧形界面AMB时，圆弧界面的法线为该点与圆心的连线（半径），此时光从玻璃斜射入空气，根据折射规律，折射光线远离法线，折射角大于入射角，结合图中光线方向，射出AMB后的光线为EI，其余光线不符合折射规律，故射出光线为EI。
【答案】
OE；EI
【知识点】
光的折射规律
【点评】
本题考查光的折射规律在不同介质分界面的应用，需注意圆弧界面的法线为半径，是解题的关键，整体难度适中。
【难度系数】
0.3

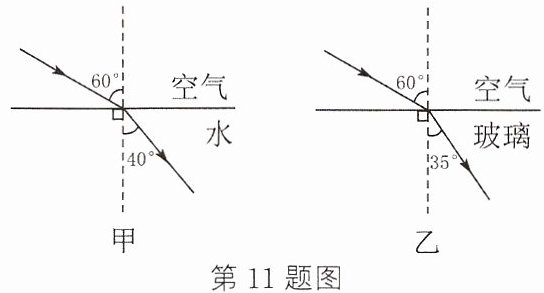

11 小明在探究“光的折射规律”时，做了两个实验，如图所示。对比两图，你的发现是
在入射角相同时，不同介质中的折射角不同(合理即可)
。根据这两幅图，请你提出一个有探究价值的问题：影响折射角大小的因素是什么(合理即可)
？答案
11. 在入射角相同时，不同介质中的折射角不同(合理即可) 影响折射角大小的因素是什么(合理即可)
解析
【分析】
要解决本题，需对比甲、乙两图的实验条件和现象：两图中光均从空气斜射入其他介质，入射角都为60°，但进入的介质分别是水和玻璃，对应的折射角不同（甲中折射角40°，乙中35°），由此可总结出相关结论；再根据实验中的变量（介质种类、折射角），提出符合探究价值的问题即可。
【解析】
观察甲、乙两图，光从空气斜射入水和玻璃时，入射角相同（均为60°），但折射角不同（水中折射角为40°，玻璃中折射角为35°），因此可得出结论：入射角相同时，不同介质中的折射角不同；结合实验中“入射角相同，介质不同，折射角不同”的现象，可提出有探究价值的问题，如“影响折射角大小的因素是什么？”等合理问题。
【答案】
在入射角相同时，不同介质中的折射角不同(合理即可) 影响折射角大小的因素是什么(合理即可)
【知识点】
光的折射规律
【点评】
本题通过对比实验探究光的折射规律，重点考查学生的观察分析能力和提出问题的能力，属于光的折射部分的基础探究题，难度适中。
【难度系数】
0.6
要解决本题，需对比甲、乙两图的实验条件和现象：两图中光均从空气斜射入其他介质，入射角都为60°，但进入的介质分别是水和玻璃，对应的折射角不同（甲中折射角40°，乙中35°），由此可总结出相关结论；再根据实验中的变量（介质种类、折射角），提出符合探究价值的问题即可。
【解析】
观察甲、乙两图，光从空气斜射入水和玻璃时，入射角相同（均为60°），但折射角不同（水中折射角为40°，玻璃中折射角为35°），因此可得出结论：入射角相同时，不同介质中的折射角不同；结合实验中“入射角相同，介质不同，折射角不同”的现象，可提出有探究价值的问题，如“影响折射角大小的因素是什么？”等合理问题。
【答案】
在入射角相同时，不同介质中的折射角不同(合理即可) 影响折射角大小的因素是什么(合理即可)
【知识点】
光的折射规律
【点评】
本题通过对比实验探究光的折射规律，重点考查学生的观察分析能力和提出问题的能力，属于光的折射部分的基础探究题，难度适中。
【难度系数】
0.6
12 如图所示，作出单色光通过玻璃三棱镜时的大致光路。
答案
12. 如图所示
解析
【分析】要作出单色光通过玻璃三棱镜的光路，需利用光的折射规律：光从空气斜射入玻璃时，折射光线靠近法线；光从玻璃斜射入空气时，折射光线远离法线，且整体光线向三棱镜的底边偏折。解题步骤为：①在入射点作法线；②画第一次折射光线（进入玻璃）；③在出射点作法线，画第二次折射光线（射出到空气）。
【解析】1. 在入射光线与三棱镜左侧面的交点处，作垂直于左侧面的法线（用虚线表示）；2. 根据光的折射规律，光从空气斜射入玻璃，折射角小于入射角，因此折射光线向法线偏折，进入三棱镜内部；3. 该折射光线到达三棱镜右侧面的交点处，作垂直于右侧面的法线（虚线）；4. 光从玻璃斜射入空气，折射角大于入射角，折射光线远离法线射出，最终光路整体向三棱镜的底边偏折，完成作图。
【答案】
【知识点】光的折射规律、三棱镜光路
【点评】本题考查光的折射规律在三棱镜中的应用，需掌握两次折射的偏折方向，属于光学基础作图题，是常见考点。
【难度系数】0.5
【解析】1. 在入射光线与三棱镜左侧面的交点处，作垂直于左侧面的法线（用虚线表示）；2. 根据光的折射规律，光从空气斜射入玻璃，折射角小于入射角，因此折射光线向法线偏折，进入三棱镜内部；3. 该折射光线到达三棱镜右侧面的交点处，作垂直于右侧面的法线（虚线）；4. 光从玻璃斜射入空气，折射角大于入射角，折射光线远离法线射出，最终光路整体向三棱镜的底边偏折，完成作图。
【答案】
【知识点】光的折射规律、三棱镜光路
【点评】本题考查光的折射规律在三棱镜中的应用，需掌握两次折射的偏折方向，属于光学基础作图题，是常见考点。
【难度系数】0.5
13 将一平面镜斜放在装有水的水槽中，一束光垂直射向水面，如图所示。请画出这束光在水中传播最后射出水面的大致光路图。
答案
13. 如图所示
解析
【分析】
要画出这束光的完整光路，需分三步思考：① 光垂直入射水面时，传播方向不变，直接进入水中；② 水中的光线遇到平面镜，根据光的反射定律画出反射光线；③ 反射光线从水中斜射向水面，根据光的折射规律画出射出水面的折射光线。每一步都要遵循对应的光学规律，确保光线的方向和角度正确。
【解析】
1. 垂直入射水面：光垂直射向水面，入射角为0，折射角也为0，因此光线进入水中后传播方向不变，沿直线向平面镜方向传播；
2. 平面镜反射：在水中光线与平面镜的交点处，作平面镜的法线，根据反射角等于入射角，画出反射光线；
3. 射出水面的折射：反射光线从水中斜射向水面，过水面的入射点作法线，光从水斜射入空气时，折射角大于入射角，因此折射光线远离法线，画出射出水面的折射光线，完成整个光路。
【答案】
【知识点】
光的反射定律、光的折射规律
【点评】
本题综合考查光的反射和折射的作图，需掌握垂直入射、反射定律、折射规律的应用，是光学作图的典型基础题，步骤清晰，难度适中。
【难度系数】
0.5
要画出这束光的完整光路，需分三步思考：① 光垂直入射水面时，传播方向不变，直接进入水中；② 水中的光线遇到平面镜，根据光的反射定律画出反射光线；③ 反射光线从水中斜射向水面，根据光的折射规律画出射出水面的折射光线。每一步都要遵循对应的光学规律，确保光线的方向和角度正确。
【解析】
1. 垂直入射水面：光垂直射向水面，入射角为0，折射角也为0，因此光线进入水中后传播方向不变，沿直线向平面镜方向传播；
2. 平面镜反射：在水中光线与平面镜的交点处，作平面镜的法线，根据反射角等于入射角，画出反射光线；
3. 射出水面的折射：反射光线从水中斜射向水面，过水面的入射点作法线，光从水斜射入空气时，折射角大于入射角，因此折射光线远离法线，画出射出水面的折射光线，完成整个光路。
【答案】
【知识点】
光的反射定律、光的折射规律
【点评】
本题综合考查光的反射和折射的作图，需掌握垂直入射、反射定律、折射规律的应用，是光学作图的典型基础题，步骤清晰，难度适中。
【难度系数】
0.5
