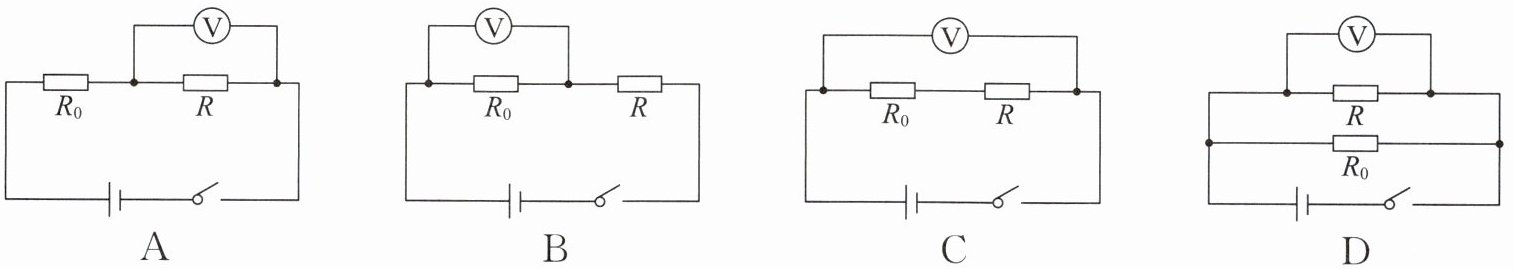

9.某兴趣小组设计了酒精浓度检测仪的模拟电路,在如图所示的电路图中,电源电压保持不变,$R_0$是定值电阻,$R$是气敏电阻,它的阻值随酒精气体浓度的增大而减小,能实现酒精气体浓度越大,电压表示数越大的电路图是 (
B
)答案
9.B
解析
【分析】
要解决这道题，需先明确气敏电阻R的特性：阻值随酒精气体浓度增大而减小；再逐一分析各选项电路的连接方式、电压表的测量对象，结合串并联电路的电压规律和欧姆定律，判断酒精浓度增大时电压表示数的变化情况。
【解析】
选项A：R₀与R串联，电压表测R两端电压。当酒精浓度增大时，R的阻值减小，电路总电阻减小，由欧姆定律可知电路电流I增大；根据串联分压规律，R两端电压$U_R = U_{总} × \frac{R}{R_0+R}$，R减小时该比值减小，因此电压表示数减小，不符合要求。
选项B：R₀与R串联，电压表测R₀两端电压。当酒精浓度增大时，R的阻值减小，电路总电阻减小，电路电流I增大；R₀为定值电阻，由$U_0 = IR_0$可知，I增大则R₀两端电压增大，即电压表示数变大，符合要求。
选项C：电压表测R₀与R的总电压（电源电压），电源电压保持不变，因此电压表示数始终不变，不符合要求。
选项D：R与R₀并联，电压表测R两端电压，并联电路各支路电压等于电源电压，电源电压不变，因此电压表示数始终不变，不符合要求。
综上，只有选项B满足条件。
【答案】
B
【知识点】
串联电路电压规律、欧姆定律、动态电路分析
【点评】
本题考查动态电路的分析，核心是明确电路连接方式和电压表测量对象，结合欧姆定律与串并联电路特点判断电表示数变化，属于初中物理中等难度的动态电路题型。
【难度系数】
0.5
要解决这道题，需先明确气敏电阻R的特性：阻值随酒精气体浓度增大而减小；再逐一分析各选项电路的连接方式、电压表的测量对象，结合串并联电路的电压规律和欧姆定律，判断酒精浓度增大时电压表示数的变化情况。
【解析】
选项A：R₀与R串联，电压表测R两端电压。当酒精浓度增大时，R的阻值减小，电路总电阻减小，由欧姆定律可知电路电流I增大；根据串联分压规律，R两端电压$U_R = U_{总} × \frac{R}{R_0+R}$，R减小时该比值减小，因此电压表示数减小，不符合要求。
选项B：R₀与R串联，电压表测R₀两端电压。当酒精浓度增大时，R的阻值减小，电路总电阻减小，电路电流I增大；R₀为定值电阻，由$U_0 = IR_0$可知，I增大则R₀两端电压增大，即电压表示数变大，符合要求。
选项C：电压表测R₀与R的总电压（电源电压），电源电压保持不变，因此电压表示数始终不变，不符合要求。
选项D：R与R₀并联，电压表测R两端电压，并联电路各支路电压等于电源电压，电源电压不变，因此电压表示数始终不变，不符合要求。
综上，只有选项B满足条件。
【答案】
B
【知识点】
串联电路电压规律、欧姆定律、动态电路分析
【点评】
本题考查动态电路的分析，核心是明确电路连接方式和电压表测量对象，结合欧姆定律与串并联电路特点判断电表示数变化，属于初中物理中等难度的动态电路题型。
【难度系数】
0.5

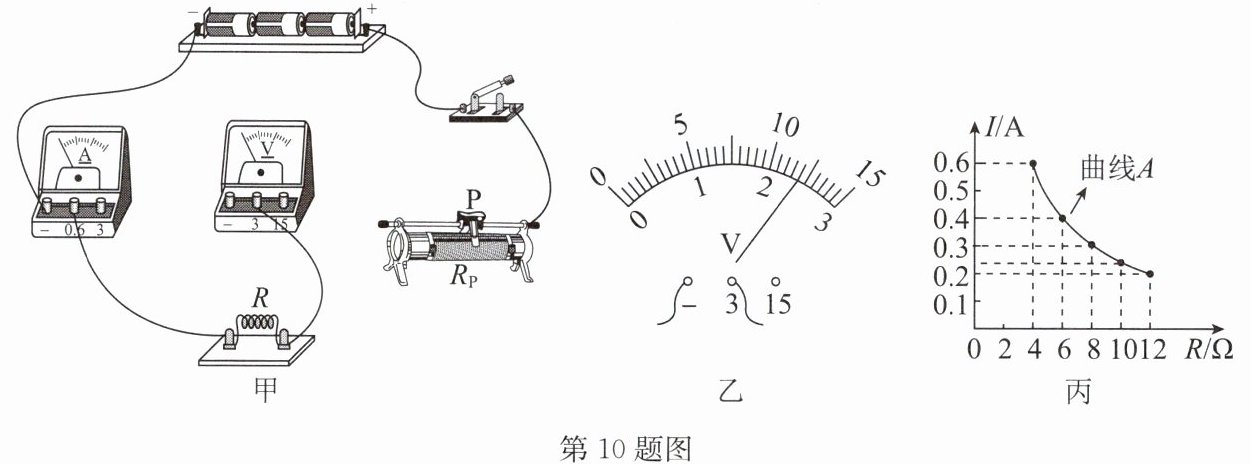

10. 用如图甲所示电路“探究电流与电阻的关系”. 电源电压为 4.5V 不变,滑动变阻器的规格为“20Ω 1A”,有 4Ω、6Ω、8Ω、10Ω、12Ω 的定值电阻各一个.
(1)用笔画线代替导线把图甲电路连接完整,要求:当滑片 P 向左滑动时,滑动变阻器接入电路的电阻变大.
(2)连接电路时,开关应该
(3)先接入12Ω的定值电阻,闭合开关,移动滑动变阻器的滑片P至合适位置,电压表的示数如图乙所示,示数为
(4)依次改变电阻 R 的阻值,共测得五组实验数据,根据实验数据,在图丙的坐标系中描绘出I-R图像为曲线A.
①由图像可得出的结论是
②根据上面所测的五组实验数据,把每次实验时记录的电流值和对应滑动变阻器$R_P$的阻值在图丙坐标系中描成点,将这些点绘成曲线B,发现曲线B与曲线A
(1)用笔画线代替导线把图甲电路连接完整,要求:当滑片 P 向左滑动时,滑动变阻器接入电路的电阻变大.
(2)连接电路时,开关应该
断开
(填“断开”或“闭合”).(3)先接入12Ω的定值电阻,闭合开关,移动滑动变阻器的滑片P至合适位置,电压表的示数如图乙所示,示数为
2.4
V,记下电流表的示数.断开开关,将12Ω的电阻换成10Ω的电阻后,闭合开关,移动滑动变阻器的滑片P使电压
表的示数与前一次相同,记录相关数据.(4)依次改变电阻 R 的阻值,共测得五组实验数据,根据实验数据,在图丙的坐标系中描绘出I-R图像为曲线A.
①由图像可得出的结论是
当电压一定时,通过导体的电流与导体的电阻成反比
;②根据上面所测的五组实验数据,把每次实验时记录的电流值和对应滑动变阻器$R_P$的阻值在图丙坐标系中描成点,将这些点绘成曲线B,发现曲线B与曲线A
无交点
(填“有交点”或“无交点”).答案

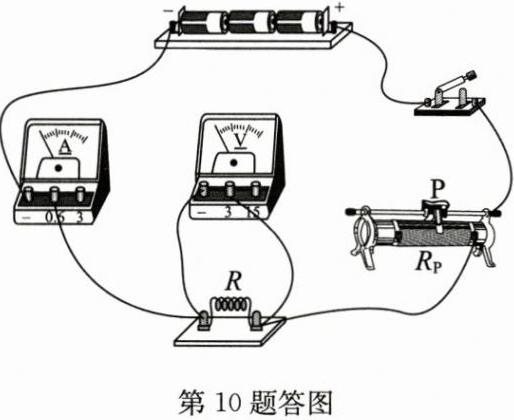

10.(1)如答图所示
(2)断开
(3)2.4 电压
(4)①当电压一定时,通过导体的电流与导体的电阻成反比 ②无交点
解析
【分析】
本题为探究电流与电阻关系的实验题，需结合电路连接规则、实验操作要求、电压表读数、实验结论推导等知识点分析：
1. 电路连接：滑动变阻器需“一上一下”接线，要求滑片左滑时接入电阻变大，故选右下接线柱和左上接线柱；电压表并联在定值电阻两端，选用0~3V量程，正接线柱接定值电阻右端，负接线柱接左端。
2. 连接电路时，为保护电路元件，开关必须断开。
3. 电压表读数：先确定量程（0~3V），分度值0.1V，指针对应示数为2.4V；探究电流与电阻关系需控制定值电阻两端电压不变，更换电阻后需调节滑片使电压表示数与前次相同。
4. 实验结论：定值电阻两端电压保持不变，结合串联电路电压规律推导滑动变阻器阻值与定值电阻的关系，判断曲线是否相交。
【解析】
(1) 滑动变阻器接线：将滑动变阻器的左上接线柱与定值电阻R的右端连接（保证滑片左滑时接入电阻变大）；电压表并联在R两端，选用0~3V量程，电压表“3”接线柱接R右端，“-”接线柱接R左端，连接后如答图所示。
(2) 连接电路时，为防止短路损坏器材，开关应断开。
(3) 电压表使用0~3V量程，分度值0.1V，示数为2.4V；探究电流与电阻的关系时，需控制定值电阻两端电压不变，故更换电阻后，移动滑片使电压表的示数与前次相同。
(4) ① 实验中定值电阻两端电压始终为2.4V不变，可得结论：当导体两端电压一定时，通过导体的电流与导体的电阻成反比。
② 电源电压为4.5V，定值电阻两端电压为2.4V，滑动变阻器两端电压为4.5V-2.4V=2.1V，由串联电路电流相等得：I=U_R/R=U_P/R_P，故R_P=(U_P/U_R)R=(2.1V/2.4V)R=0.875R，即滑动变阻器阻值始终小于定值电阻阻值，因此曲线B与曲线A无交点。
【答案】
10.(1)如答图所示
(2)断开
(3)2.4 电压
(4)①当电压一定时,通过导体的电流与导体的电阻成反比 ②无交点
【知识点】
探究电流与电阻的关系、滑动变阻器的使用、电压表读数
【点评】
本题考查探究电流与电阻关系的实验，涵盖电路连接、实验操作、数据处理等，核心是控制变量法的应用，结合串联电路规律分析，难度适中。
【难度系数】
0.5
本题为探究电流与电阻关系的实验题，需结合电路连接规则、实验操作要求、电压表读数、实验结论推导等知识点分析：
1. 电路连接：滑动变阻器需“一上一下”接线，要求滑片左滑时接入电阻变大，故选右下接线柱和左上接线柱；电压表并联在定值电阻两端，选用0~3V量程，正接线柱接定值电阻右端，负接线柱接左端。
2. 连接电路时，为保护电路元件，开关必须断开。
3. 电压表读数：先确定量程（0~3V），分度值0.1V，指针对应示数为2.4V；探究电流与电阻关系需控制定值电阻两端电压不变，更换电阻后需调节滑片使电压表示数与前次相同。
4. 实验结论：定值电阻两端电压保持不变，结合串联电路电压规律推导滑动变阻器阻值与定值电阻的关系，判断曲线是否相交。
【解析】
(1) 滑动变阻器接线：将滑动变阻器的左上接线柱与定值电阻R的右端连接（保证滑片左滑时接入电阻变大）；电压表并联在R两端，选用0~3V量程，电压表“3”接线柱接R右端，“-”接线柱接R左端，连接后如答图所示。
(2) 连接电路时，为防止短路损坏器材，开关应断开。
(3) 电压表使用0~3V量程，分度值0.1V，示数为2.4V；探究电流与电阻的关系时，需控制定值电阻两端电压不变，故更换电阻后，移动滑片使电压表的示数与前次相同。
(4) ① 实验中定值电阻两端电压始终为2.4V不变，可得结论：当导体两端电压一定时，通过导体的电流与导体的电阻成反比。
② 电源电压为4.5V，定值电阻两端电压为2.4V，滑动变阻器两端电压为4.5V-2.4V=2.1V，由串联电路电流相等得：I=U_R/R=U_P/R_P，故R_P=(U_P/U_R)R=(2.1V/2.4V)R=0.875R，即滑动变阻器阻值始终小于定值电阻阻值，因此曲线B与曲线A无交点。
【答案】
10.(1)如答图所示
(2)断开
(3)2.4 电压
(4)①当电压一定时,通过导体的电流与导体的电阻成反比 ②无交点
【知识点】
探究电流与电阻的关系、滑动变阻器的使用、电压表读数
【点评】
本题考查探究电流与电阻关系的实验，涵盖电路连接、实验操作、数据处理等，核心是控制变量法的应用，结合串联电路规律分析，难度适中。
【难度系数】
0.5
11. 在测量标有电压为3V的某小灯泡电阻的实验中，电源电压恒为6V，滑动变阻器的规格分别为“20Ω 0.2A”和“30Ω 1A”。

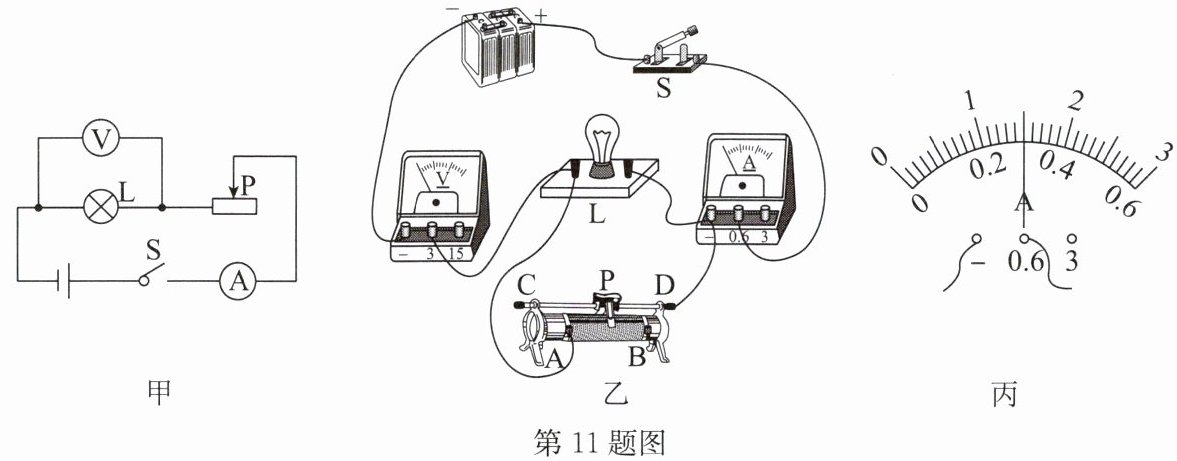

(1)设计电路如图甲所示，图乙是根据电路图连接的实物图，闭合开关S后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线的一端连接错误，请在图乙中连接错误的导线上打“×”，并用笔将改动后的导线画出，导线不许交叉。
(2)将电路连接改正后
(3)在小灯泡正常发光后，要让小灯泡两端的电压逐次下调应将滑动变阻器的滑片向
(4)为了完成实验，应选用规格为
(5)如果在滑动变阻器的滑片移动过程中，小灯泡的电阻变化了5Ω，则滑动变阻器的电阻变化量ΔR
(1)设计电路如图甲所示，图乙是根据电路图连接的实物图，闭合开关S后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线的一端连接错误，请在图乙中连接错误的导线上打“×”，并用笔将改动后的导线画出，导线不许交叉。
(2)将电路连接改正后
不能
（填“能”或“不能”）直接闭合开关开始实验。正确连线后开始实验，调节滑片，使电压表的示数为3V，小灯泡正常发光，此时电流表的示数如图丙所示为0.3
A，则小灯泡的电阻为10
Ω。(3)在小灯泡正常发光后，要让小灯泡两端的电压逐次下调应将滑动变阻器的滑片向
B
（填“A”或“B”）端移动，使小灯泡逐渐变暗直至完全不发光，计算每次的电阻，发现无法取平均值，这是因为灯泡的电阻与温度有关,求平均值没有意义
。(4)为了完成实验，应选用规格为
“30Ω 1A”
的滑动变阻器。(5)如果在滑动变阻器的滑片移动过程中，小灯泡的电阻变化了5Ω，则滑动变阻器的电阻变化量ΔR
＞
（填“＞”“＜”或“=”）5Ω。答案
11.(1)如答图所示
(2)不能 0.3 10
(3)B 灯泡的电阻与温度有关,求平均值没有意义
(4)“30Ω 1A” (5)＞
解析
【分析】
本题为测量小灯泡电阻的电学实验题，需结合电路连接规则、欧姆定律、滑动变阻器的使用、电阻与温度的关系等知识解题：
(1) 对比电路图与实物图，找出连接错误的导线，确保电压表并联在灯泡两端、电流表串联在电路中；
(2) 闭合开关前滑动变阻器需调至最大阻值，据此判断能否直接闭合；根据电流表量程和分度值读出示数，利用欧姆定律计算灯泡电阻；
(3) 要降低灯泡两端电压，需增大滑动变阻器接入电阻，据此判断滑片移动方向；结合灯泡电阻的影响因素分析无法取平均值的原因；
(4) 根据灯泡正常发光时的电流和滑动变阻器的工作要求，选择合适规格的滑动变阻器；
(5) 利用串联电路的电压、电流关系，推导滑动变阻器电阻变化量与灯泡电阻变化量的关系。
【解析】

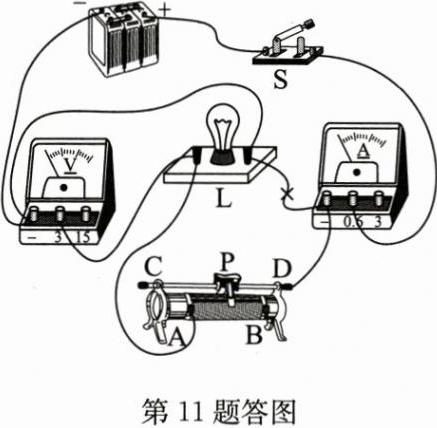

(1) 图乙中，连接电流表负接线柱与灯泡左接线柱的导线为错误导线，改正后的电路如答图所示。
(2) 电路改正后，闭合开关前滑动变阻器未调至最大阻值，因此不能直接闭合开关；电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A；小灯泡正常发光时电压为3V，根据欧姆定律得电阻$R=\frac{U}{I}=\frac{3V}{0.3A}=10Ω$。
(3) 要使小灯泡两端电压下调，需增大滑动变阻器接入电路的电阻，滑动变阻器接A、D接线柱，滑片向B端移动时接入电阻变大；小灯泡的电阻随温度变化，不同电压下灯泡温度不同，电阻不同，因此无法取平均值。
(4) 小灯泡正常发光时电流为0.3A，滑动变阻器两端电压$U_{滑}=6V-3V=3V$，此时滑动变阻器阻值$R_{滑}=\frac{U_{滑}}{I}=\frac{3V}{0.3A}=10Ω$；当小灯泡电压降低时，滑动变阻器需要更大的阻值，且滑动变阻器额定电流需大于0.3A，“20Ω 0.2A”额定电流过小，故选用“30Ω 1A”的滑动变阻器。
(5) 设灯泡电阻变化前为$R_1$，变化后为$R_2$，$\Delta R_{灯}=R_2-R_1=5Ω$；串联电路中电源电压不变，$U=I_1(R_1+R_{滑1})=I_2(R_2+R_{滑2})$，推导可得滑动变阻器电阻变化量$\Delta R_{滑}=R_{滑2}-R_{滑1}＞\Delta R_{灯}=5Ω$。
【答案】
11.(1)如答图所示
(2)不能 0.3 10
(3)B 灯泡的电阻与温度有关,求平均值没有意义
(4)“30Ω 1A” (5)＞
【知识点】
测量小灯泡电阻、欧姆定律、滑动变阻器的使用
【点评】
本题是电学综合实验题，涵盖电路连接、欧姆定律应用、滑动变阻器选择等核心知识点，注重对实验原理和细节的考查，需结合串联电路特点分析，难度适中。
【难度系数】
0.5
本题为测量小灯泡电阻的电学实验题，需结合电路连接规则、欧姆定律、滑动变阻器的使用、电阻与温度的关系等知识解题：
(1) 对比电路图与实物图，找出连接错误的导线，确保电压表并联在灯泡两端、电流表串联在电路中；
(2) 闭合开关前滑动变阻器需调至最大阻值，据此判断能否直接闭合；根据电流表量程和分度值读出示数，利用欧姆定律计算灯泡电阻；
(3) 要降低灯泡两端电压，需增大滑动变阻器接入电阻，据此判断滑片移动方向；结合灯泡电阻的影响因素分析无法取平均值的原因；
(4) 根据灯泡正常发光时的电流和滑动变阻器的工作要求，选择合适规格的滑动变阻器；
(5) 利用串联电路的电压、电流关系，推导滑动变阻器电阻变化量与灯泡电阻变化量的关系。
【解析】
(1) 图乙中，连接电流表负接线柱与灯泡左接线柱的导线为错误导线，改正后的电路如答图所示。
(2) 电路改正后，闭合开关前滑动变阻器未调至最大阻值，因此不能直接闭合开关；电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A；小灯泡正常发光时电压为3V，根据欧姆定律得电阻$R=\frac{U}{I}=\frac{3V}{0.3A}=10Ω$。
(3) 要使小灯泡两端电压下调，需增大滑动变阻器接入电路的电阻，滑动变阻器接A、D接线柱，滑片向B端移动时接入电阻变大；小灯泡的电阻随温度变化，不同电压下灯泡温度不同，电阻不同，因此无法取平均值。
(4) 小灯泡正常发光时电流为0.3A，滑动变阻器两端电压$U_{滑}=6V-3V=3V$，此时滑动变阻器阻值$R_{滑}=\frac{U_{滑}}{I}=\frac{3V}{0.3A}=10Ω$；当小灯泡电压降低时，滑动变阻器需要更大的阻值，且滑动变阻器额定电流需大于0.3A，“20Ω 0.2A”额定电流过小，故选用“30Ω 1A”的滑动变阻器。
(5) 设灯泡电阻变化前为$R_1$，变化后为$R_2$，$\Delta R_{灯}=R_2-R_1=5Ω$；串联电路中电源电压不变，$U=I_1(R_1+R_{滑1})=I_2(R_2+R_{滑2})$，推导可得滑动变阻器电阻变化量$\Delta R_{滑}=R_{滑2}-R_{滑1}＞\Delta R_{灯}=5Ω$。
【答案】
11.(1)如答图所示
(2)不能 0.3 10
(3)B 灯泡的电阻与温度有关,求平均值没有意义
(4)“30Ω 1A” (5)＞
【知识点】
测量小灯泡电阻、欧姆定律、滑动变阻器的使用
【点评】
本题是电学综合实验题，涵盖电路连接、欧姆定律应用、滑动变阻器选择等核心知识点，注重对实验原理和细节的考查，需结合串联电路特点分析，难度适中。
【难度系数】
0.5
