7. “五四”青年节那天，学校请来摄影师给同学们拍毕业照，列好队后，摄影师发现有几名同学没有进入取景框内，这时摄影师重新调整照相机的正确方法是 （）

A.照相机向前移，镜头向前伸
B.照相机向前移，镜头向后缩
C.照相机向后移，镜头向前伸
D.照相机向后移，镜头向后缩

7. D

【分析】
首先明确照相机利用凸透镜成倒立、缩小实像的原理，当部分同学未进入取景框时，说明所成的像过大，需减小像的大小。根据凸透镜成像规律“物远像近像变小”，要减小像的大小，需增大物距、减小像距，据此分析调整方法。
【解析】
照相机的镜头相当于凸透镜，成像时满足物距$u＞2f$，成倒立、缩小的实像。现有同学未进入取景框，说明像偏大，需减小像的大小。根据凸透镜成像规律：物距增大，像距减小，像变小。因此，应增大物距（照相机向后移，远离被拍同学），同时减小像距（镜头向后缩，减小镜头与底片的距离），对应选项D。
【答案】
D
【知识点】
凸透镜成像的应用，照相机原理
【点评】
本题结合生活实际考查凸透镜成像规律的应用，核心是“物远像近像变小”的规律，属于初中物理光学部分的基础题型，注重知识的实际运用。
【难度系数】
0.6

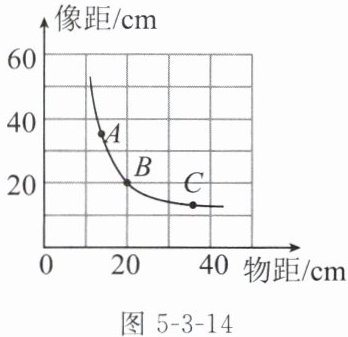

8. 在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图5-3-14所示。图线上A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。则下列说法正确的是（）

A.蜡烛处于AB间某一位置时，成倒立、缩小的实像
B.蜡烛处于BC间某一位置时，成倒立、放大的实像
C.将蜡烛从C移动到B的过程中，所成像逐渐增大
D.将蜡烛从B移动到A的过程中，所成像逐渐减小

图5-3-14

图5-3-15

8. C

【分析】
要解决这道题，需先利用凸透镜成像规律中“物距等于2倍焦距时，像距也等于2倍焦距，成倒立等大实像”的特点，从图线确定凸透镜的焦距；再根据凸透镜成像规律（物距与焦距的关系决定像的性质，物距减小，像距增大、像变大），逐一分析各选项的正确性。
【解析】
1. 确定焦距：凸透镜成像时，当u=2f，v=2f，成倒立、等大的实像，对应图线中物距等于像距的点（B点），可知该点物距u=2f，由此确定凸透镜焦距f。
2. 分析选项：
A选项：蜡烛在AB间时，物距满足f＜u＜2f，根据规律，此时成倒立、放大的实像，而非缩小，故A错误；
B选项：蜡烛在BC间时，物距满足u＞2f，根据规律，此时成倒立、缩小的实像，而非放大，故B错误；
C选项：蜡烛从C移动到B的过程中，物距减小，根据“物近像远像变大”，所成像逐渐增大，故C正确；
D选项：蜡烛从B移动到A的过程中，物距继续减小，像应逐渐增大，而非减小，故D错误。
【答案】
C
【知识点】
凸透镜成像规律
【点评】
本题结合物距-像距图考查凸透镜成像规律，核心是掌握物距与焦距的关系对像的性质、大小的影响，需先确定焦距再分析选项，属于基础应用类题目。
【难度系数】
0.5

9. 如图5-3-15所示的照片“脚踩棒棒糖风火轮”，只需要拍摄者用手机错位拍摄即成，在拍摄过程中，（选填“棒棒糖”或“人”）距离手机比较远。为了达到棒棒糖和人一样大的拍摄效果，可以采取的措施是。

9. 人 将棒棒糖靠近手机(或使人远离手机)

【分析】
手机镜头相当于凸透镜，利用凸透镜成倒立、缩小实像的原理工作，像的大小与物体到镜头的距离（物距）有关：物距越小，像越大；物距越大，像越小。题目中错位拍摄形成“脚踩棒棒糖”的效果，实际是棒棒糖和人到手机的距离不同，其中人距离手机更远；要使棒棒糖和人的像大小相同，需调整物距，让棒棒糖的像变大或人的像变小，结合成像规律可采取对应措施。
【解析】
手机镜头为凸透镜，拍照时成倒立、缩小的实像，像的大小由物距决定：物距越小，像越大；物距越大，像越小。错位拍摄时，形成“脚踩棒棒糖”的视觉效果，说明人距离手机较远，棒棒糖距离手机较近，因此第一空填“人”。要使棒棒糖和人的像大小相同，需调整两者的物距：将棒棒糖靠近手机，可减小棒棒糖的物距，使其像变大；使人远离手机，可增大人的物距，使其像变小，从而达到两者像一样大的效果。
【答案】
人；将棒棒糖靠近手机(或使人远离手机)
【知识点】
凸透镜成像的应用；照相机成像原理
【点评】
本题结合生活中的错位拍摄现象，考查凸透镜成像规律的实际应用，需理解物距对像大小的影响，难度适中，属于基础应用类题目。
【难度系数】
0.6

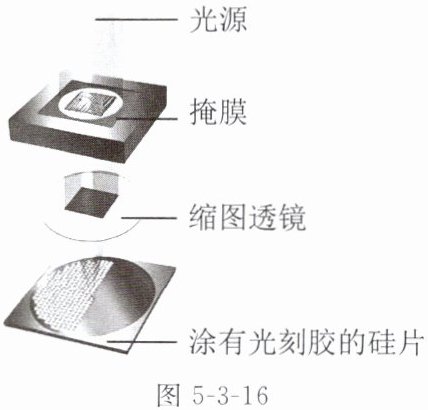

10.（2025扬州广陵区一模改编）如图5-3-16所示，光刻技术是利用缩图透镜将绘在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上，在硅片上成像越小，芯片制程越小。

(1)此投射原理与（选填“照相机”“投影仪”或“放大镜”）的成像原理相同。
(2)缩图透镜的焦点在硅片（选填“上方”或“下方”）。
(3)2023年我国直接从90 nm突破到了22 nm制程的芯片，如果缩图透镜相同，则要将掩膜向（选填“上方”或“下方”）移动。

10. (1)照相机 (2)上方
(3)上方

【分析】
本题结合光刻技术考查凸透镜成像规律的应用，需分三步分析：
1. 第一问：根据缩图透镜的成像特点（缩小的实像），匹配对应的光学仪器成像原理；
2. 第二问：结合凸透镜成实像时的像距范围，判断焦点的位置；
3. 第三问：利用凸透镜成实像时“物远像近像变小”的规律，分析掩膜的移动方向。
【解析】
(1) 缩图透镜将掩膜的电路图投射到硅片上，成倒立、缩小的实像；而照相机的成像原理是物距大于2倍焦距时，成倒立、缩小的实像，因此此投射原理与照相机相同；
(2) 缩图透镜为凸透镜，成实像时像距在1倍焦距和2倍焦距之间，硅片位于透镜下方，因此缩图透镜的焦点在硅片的上方（焦点处于透镜与硅片之间，即硅片的上方区域）；
(3) 要使芯片制程更小，即硅片上的像更小，根据凸透镜成实像的规律“物远像近像变小”，需增大物距（掩膜到缩图透镜的距离），因此应将掩膜向上移动，远离缩图透镜，使像变小。
【答案】
(1) 照相机；(2) 上方；(3) 上方
【知识点】
凸透镜成像规律；照相机原理；凸透镜成像应用
【点评】
本题结合实际科技场景考查凸透镜成像规律，核心是掌握实像的成像规律，难度适中，属于基础应用类题目。
【难度系数】
0.5

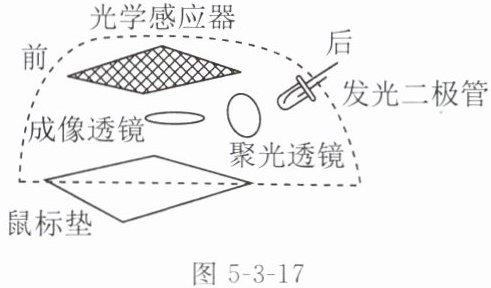

11. [跨学科实践]（2025南通如皋期末）如图5-3-17所示，光电鼠标的原理就是利用发光二极管的光照射鼠标垫，反射后经凸透镜再进入鼠标的光学感应器（相当于光屏），用以记录移动动作，以此捕捉移动位置的不同画面。图中光学感应器、凸透镜、发光二极管等元件固定在鼠标内。

图5-3-17
(1)当发光二极管的光照射在粗糙的鼠标垫上时会发生（选填“镜面”或“漫”）反射。若成像透镜距鼠标垫7 mm，光学感应器距成像透镜3 mm，则在光学感应器上所成的像是（选填“放大”或“缩小”）的实像。
(2)当鼠标前移时，感光器件上的像相对于感应器向（选填“前”或“后”）移动。
(3)将鼠标离开鼠标垫一定高度后悬空向前移动时，电脑显示器上的光标并不移动，是因为鼠标悬空相当于物距，像成在光学感应器的方。

11. (1)漫 缩小
(2)前
(3)增大 下

【分析】
本题结合光电鼠标的实际应用，考查光的反射类型和凸透镜成像规律的应用。解题时，先根据表面粗糙程度判断反射类型；再通过物距和像距的大小关系，结合凸透镜成像规律判断像的性质；最后根据物距变化分析像的位置变化。
【解析】
(1) 发光二极管的光照射在粗糙的鼠标垫上时，由于鼠标垫表面凹凸不平，光线会向各个方向反射，属于漫反射。成像透镜到鼠标垫（物体）的距离为物距$u=7\ \mathrm{mm}$，到光学感应器（光屏）的距离为像距$v=3\ \mathrm{mm}$，满足$u＞v$，根据凸透镜成像规律，当$u＞2f$时，成倒立、缩小的实像，因此光学感应器上成缩小的实像。
(2) 当鼠标前移时，物体（鼠标垫）靠近成像透镜，物距减小，根据凸透镜成像规律“物近像远像变大”，像距会增大，像向远离透镜的方向移动，而光学感应器在透镜的另一侧，因此像相对于感应器向前移动。
(3) 鼠标离开鼠标垫悬空时，物体到成像透镜的距离（物距）变大，即增大物距；根据凸透镜成像规律“物远像近像变小”，像距会减小，因此像会成在光学感应器的下方，导致电脑显示器上的光标不移动。
【答案】
(1)漫；缩小
(2)前
(3)增大；下
【知识点】
光的漫反射；凸透镜成像规律
【点评】
本题将物理知识与实际生活中的光电鼠标结合，考查学生对基础光学规律的理解和应用能力，需要学生能将理论规律对应到实际场景中，跨学科联系性较强。
【难度系数】
0.5
