1.(2023·广东)如图所示,在阳光照射下,广东省南澳岛北回归线标志塔在地面上形成影子。影子形成的原因是 ()

A.光沿直线传播
B.光的反射
C.光的折射
D.光的色散

1. A

2. 如图所示，一只白鹭正在水中踱步。其中，深色“影”的形成是由于光的；浅色“影”的形成是由于光的；看见水里白鹭的脚略微有些“变形”是由于光的。

2. 直线传播 反射 折射

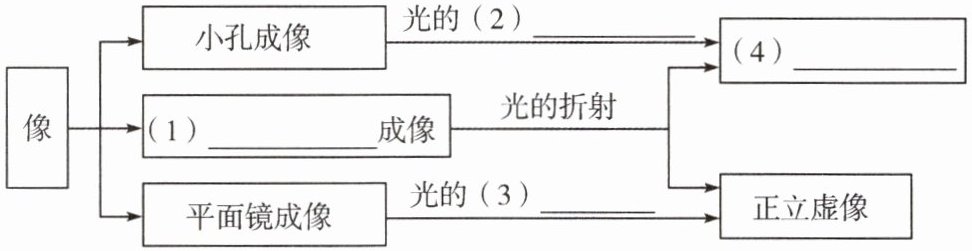

3. 请你运用所学有关“像”的知识，补全关于“像”的知识结构图。

(1) 凸透镜 (2) 直线传播 (3) 反射 (4) 倒立实像

4. 如图所示，一束与砖砌墙面成$90°$角的平行光线射到墙面上，此时反射角的大小（选填“一定”“一定不”或“可能”）是$0°$。若这束光与镜面成$40°$角射到镜面上，反射角为。

4. 可能 50°

5. 小明利用下列器材探究光的反射定律,其步骤如下:

(1)小明将一块平面镜放在水平桌面上,再把一块表面粗糙一些的白色硬纸板放在平面镜上。

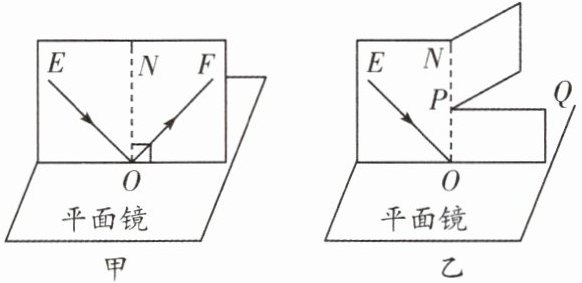

(2)如图甲所示,让入射光线沿着EO入射到O点,看到反射光线沿OF射出,测量反射角和入射角并记录数据。
(3)为了确定此时反射光线的位置,小明将纸板沿PQ剪开,将纸板的上半部分向后折,如图乙所示,发现在纸板右侧的(选填“上部”或“下部”)不会看到反射光线。此实验现象说明反射光线、入射光线和法线(选填“在”或“不在”)同一平面内。
(4)让入射光线沿着FO入射到O点,看到反射光线沿OE射出,这说明在反射现象中。

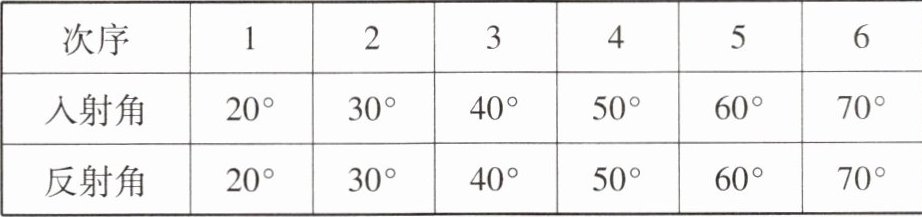

(5)下表是小明多次实验记录的数据:

分析表中实验数据可得出的结论是:在反射现象中,。

5. (1) 垂直 (3) 上部 在 (4) 光路可逆 (5) 反射角等于入射角
