7. 在研究地磁场方向时,如图所示,发现司南的长柄静止时总是指向南方,则长柄相当于指南针的极。我国宋代学者沈括最早记述了地理的两极和地磁场的两极(选填“重合”或“不重合”)的现象。

S；不重合

司南长柄指向南方，根据磁极间相互作用规律，地理南极附近是地磁场北极，异名磁极相互吸引，故长柄为南极（S极）。沈括最早记述地理两极与地磁场两极不重合的现象，即磁偏角。

8. 在“探究通电螺线管外部磁场的方向”的实验中,如图所示,闭合开关,小磁针发生偏转,说明通电螺线管周围有,通过小磁针静止时极的指向确定该点的磁场方向,调换电源正、负极,小磁针偏转方向改变,说明通电螺线管外部的磁场方向与有关。

磁场；N；电流方向

闭合开关后，通电螺线管中有电流通过，造成小磁针发生偏转，说明通电螺线管周围存在磁场。根据磁场性质，小磁针静止时N极的指向即为该点的磁场方向。调换电源正、负极，电流方向改变，小磁针偏转方向也发生改变，说明通电螺线管外部的磁场方向与电流方向有关。

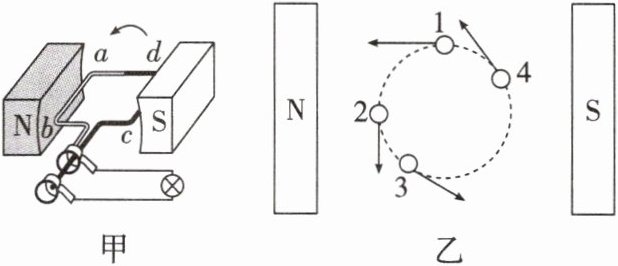

9. 如图甲所示是发电机原理的示意图,图乙中的“○”表示导线 $ ab $,当它在磁场中分别转动到 $ 1 \sim 4 $ 位置时,运动方向已用箭头标出。没有感应电流产生的位置是(选填“1”“2”“3”或“4”),该发电机产生的是(选填“交流电”或“直流电”)；我国电网以(选填“直流电”或“交流电”)供电,频率为 $ Hz $。

1；交流电；交流电；50

产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动。图乙中，导线ab在位置1和3时，运动方向与磁感线方向平行，不切割磁感线，无感应电流；位置2和4时切割磁感线，有感应电流。发电机线圈转动一周，电流方向改变两次，产生交流电。我国电网以交流电供电，频率为50Hz。题目问“没有感应电流产生的位置”，1和3均符合，但通常此类题单选一个最典型位置，1和3中1更常作为无电流位置示例。

10. 根据图中磁感线的分布情况,标出 $ C $ 点的磁场方向并在括号内标出 $ a $ 为电源的“$ + $”极还是“$ - $”极。

C点磁场方向向右；(+)

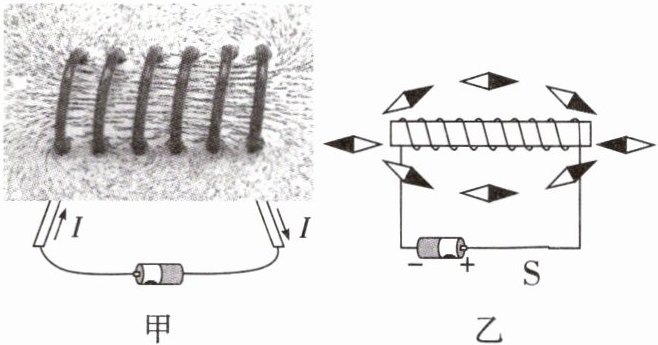

11. 小波在“探究通电螺线管外部磁场的方向”的实验中,组装了如图甲所示电路。

(1)在固定有螺线管的水平硬纸板上均匀地撒满铁屑,通电后,轻敲纸板,铁屑的分布情况如图甲所示,这是由于铁屑在磁场中被成一枚枚小磁针,在磁场力作用下重新排列所致。
(2)如图乙所示,摆放小磁针是为了确定通电螺线管周围磁场的。
(3)为探究通电螺线管外部磁场方向与电流方向是否有关,实验中通过来改变通电螺线管中电流的方向；电流方向改变后,甲图中铁屑的分布情况改变,乙图中小磁针指向与原来,说明通电螺线管的磁场方向与有关。
(4)如图乙所示是通电螺线管周围的小磁针的分布状态,观察图乙可知通电螺线管的外部磁场与的磁场相似,两端磁性。

(1)磁化
(2)方向
(3)对调电源正负极；不会；相反；电流方向
(4)条形磁体；最强
