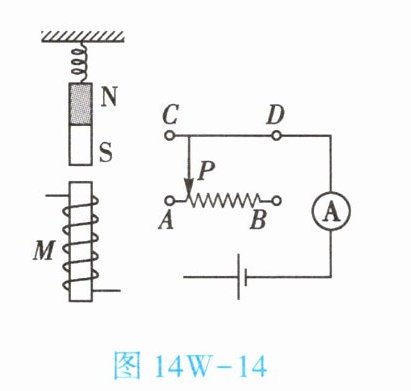

14. (★★★)如图14W-14所示,给电磁铁M通电,发现弹簧开始被压缩,过一会儿,条形磁体和弹簧重新处于静止,此时把滑动变阻器的滑动头P向B端移动,弹簧的长度逐渐变短。请用笔画线表示导线,把电路连接完整(导线不能交叉,弹簧在其弹性限度内)。

15. (★★★)如图14W-15所示,闭合开关后,小磁针静止在图中位置,请在括号中标出电源“+”或“-”极和小磁针的极性。

【答题卡作答】
1. 根据图中螺线管绕向及右手螺旋定则，右手四指沿螺线管电流方向握持，拇指指向N极，判断电源右侧为“+”极，左侧为“-”极。
2. 根据小磁针N极指向与磁感线方向一致，判断小磁针左上为N极，右下为S极。
结论：
电源：左侧括号填“-”，右侧括号填“+”；
小磁针：左上端为N极，右下端为S极。

16. (★★★)如图14W-16所示是简单的火警自动报警装置所需的电路元件。其中温控开关在温度升高到某数值时自动闭合,常温时自动断开。要求：当发生火灾时,红灯亮、电铃响,发出报警信号；正常情况下绿灯亮。请按上述要求,将图中元件连成一个火警报警器电路(a、b、c为三个接线柱,连线不能交叉)。

答：温控开关接入电路时，应与电铃和红灯串联（温控开关在温度升高到某数值时闭合，使红灯和电铃所在电路接通），绿灯单独一条支路，具体连接如下：
从电源正极开始，分支，一支经温控开关、电铃、红灯回到电源负极；另一支经绿灯回到电源负极，将a、c分别连接电源正负极（或与元件连接满足电路要求），b与温控开关、红灯、电铃支路连接（合理即可）。

17. (★★★)如图14W-17所示是利用太阳能给LED路灯供电的自动控制电路的原理示意图,其中R是光敏电阻,光敏电阻的阻值随光照度的增强而减小。白天,通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内；傍晚,当光照度小于一定值时,通过蓄电池与LED路灯形成回路,路灯开始工作。请用笔画线将电路原理图连接完整,使工作电路能正常工作(与触点的接线只能接在静触点上,图中已给出静触点D、E、F、G的四根引线；连线不能交叉)。

如图所示（连线如下）：
1. LED路灯一端引线连接静触点D；
2. LED路灯另一端引线连接蓄电池负极；
3. 蓄电池正极引线连接静触点E；
4. 太阳能电池板一端引线连接静触点F；
5. 太阳能电池板另一端引线连接蓄电池负极；
6. 蓄电池正极引线连接静触点G。
（注：实际答题需在图中用笔画线连接，上述为文字描述对应连线关系，确保白天衔铁吸合时F-G接通太阳能电池板与蓄电池充电，傍晚衔铁释放时D-E接通蓄电池与LED路灯供电，连线无交叉。）
（此处因无法直接画图，实际答题卡中需按上述逻辑用直线连接对应端点，确保回路正确。）

18. (★★★)如图14W-18所示,开关闭合时,电磁铁上端为N极,下端为S极,在图中括号中标出控制电路电源的“+”“-”极,并将工作电路图连接完整。要求：开关闭合时,电动机转,小灯泡不亮；开关断开时,小灯泡亮,电动机不转。

控制电路电源极性：
根据安培定则（右手螺旋定则），电磁铁上端为N极，用右手握住螺线管，大拇指指向N极（上端），四指弯曲方向为电流方向。可知电流从螺线管下端流入、上端流出，故控制电路电源下端为“+”，上端为“-”。
工作电路连接：
电磁继电器衔铁在电磁铁有磁性（开关闭合）时被吸下，接通电动机支路，断开小灯泡支路；无磁性（开关断开）时，衔铁在弹簧作用下弹起，接通小灯泡支路，断开电动机支路。
动触点连接工作电源正极；
常开触点（吸合时接触）连接电动机一端，电动机另一端接工作电源负极；
常闭触点（弹起时接触）连接小灯泡一端，小灯泡另一端接工作电源负极。
（注：实际作图时，控制电路电源括号中标“+”（下）、“-”（上）；工作电路按上述逻辑用导线连接各元件。）
