3. (★★)某同学用如图 14.3 - 3 所示的装置探究通电螺线管外部的磁场分布,在螺线管的两端各放一个小磁针(涂黑的一端为 N 极),并在硬纸板上均匀地撒满铁屑。通电后轻敲硬纸板,铁屑的排列情况和小磁针的指向如图 14.3 - 3 所示。关于通电螺线管外部的磁场,下列说法错误的是【】
A.利用这些铁屑的排列可以显示通电螺线管外部磁场的分布情况
B.利用小磁针的指向可以判断通电螺线管的左端为 S 极
C.若改变螺线管中的电流方向,则小磁针的指向改变,铁屑的分布情况也改变
D.从实验中可以得出：通电螺线管外部的磁场与条形磁体周围的磁场相似

C

A.铁屑在磁场中会被磁化，相当于小磁针，其排列可以显示磁场分布，该说法正确。
B.根据小磁针静止时N极的指向为该点的磁场方向，可判断通电螺线管的左端为S极，该说法正确。
C.改变螺线管中的电流方向，磁场方向改变，小磁针指向改变，但磁场的分布情况不变，铁屑的分布情况也不会改变，该说法错误。
D.通电螺线管外部的磁场与条形磁体周围的磁场相似，这是通电螺线管磁场的特点，该说法正确。

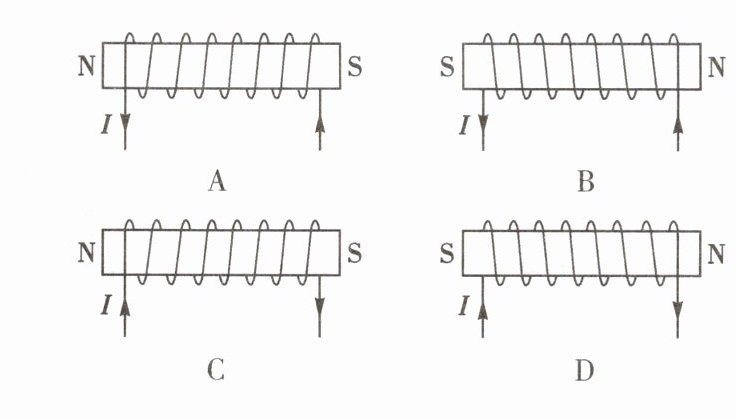

4. (★★)(双选)图 14.3 - 4 中利用右手螺旋定则判断通电螺线管的极性,其中正确的是【】

CD

5. (★★)如图 14.3 - 5 所示,小磁针静止在螺线管附近,闭合开关后,下列判断正确的是【】
A.A 点磁场方向向上
B.A 点磁场方向向下
C.小磁针 N 极指向左
D.小磁针 N 极指向右
]

D

闭合开关，电流从螺线管右端流入，根据安培定则（右手握住螺线管，四指指向电流方向，大拇指指向螺线管N极），可知螺线管左端为N极，右端为S极。A点在螺线管外部，磁场方向从N极出发回到S极，所以A点磁场方向向右，AB错误。小磁针所在处磁场方向向右，小磁针N极指向磁场方向，即N极指向右，C错误，D正确。

1. (★★★)小华用如图 14.3 - 6 所示的装置进行实验,闭合开关的瞬间,观察到小磁针的现象,说明电流周围存在磁场；还可以说明力可以改变物体的。小明用相同的装置进行实验并没有观察到以上现象,可能的原因是：(写出一个原因即可)。

发生偏转；运动状态；电流太小（合理即可）

闭合开关瞬间，电路中有电流通过，小磁针发生偏转，说明电流周围存在磁场；小磁针由静止变为运动，说明力可以改变物体的运动状态。小明未观察到现象，可能是电流太小（或小磁针初始指向与磁场方向一致等）。
