例题1

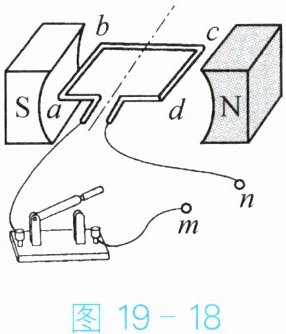

如图19-18所示,线圈abcd位于磁极之间,m、n是两个接线柱。下列说法中正确的是( )。

A.若m、n之间接入电源,则开关闭合后线圈ab段和cd段受力方向相同
B.若m、n之间接入电源,图中线圈所在的位置叫平衡位置
C.若m、n之间接入灵敏电流计,则开关闭合后线圈前后水平移动时,灵敏电流计的指针会偏转
D.若m、n之间接入灵敏电流计,则开关闭合后线圈顺(或逆)时针转动时,灵敏电流计的指针会偏转

分析 选项A中,若m、n之间接入电源,线圈ab段和cd段所处磁场方向相同,电流方向不同,所以受力的方向是相反的,故错误。选项B中,当线圈位于平衡位置时,线圈平面和磁场垂直,若m、n之间接入电源,则图中线圈所在的位置不是平衡位置,故错误。选项C中,若m、n之间接入灵敏电流计,开关闭合后线圈前后水平移动时,不能切割磁感线,灵敏电流计的指针不会偏转,故错误。选项D中,若m、n之间接入灵敏电流计,开关闭合后线圈顺(或逆)时针转动时,ab段和cd段切割磁感线,产生感应电流,灵敏电流计的指针会偏转,故正确。
解 D
策略提炼 要用右手判断感应电流的方向。

D

【解析】
选项A：若m、n之间接入电源，线圈ab段和cd段所处磁场方向相同，电流方向不同，受力方向相反，故A错误；
选项B：平衡位置是线圈平面与磁场垂直的位置，图中线圈平面与磁场平行，不是平衡位置，故B错误；
选项C：若m、n之间接入灵敏电流计，开关闭合后线圈前后水平移动时，线圈未切割磁感线，不会产生感应电流，灵敏电流计指针不偏转，故C错误；
选项D：若m、n之间接入灵敏电流计，开关闭合后线圈顺（或逆）时针转动时，ab段和cd段切割磁感线，产生感应电流，灵敏电流计指针会偏转，故D正确。
【答案】
D
【知识点】
磁场对电流的作用、电磁感应、平衡位置判断
【点评】
本题综合考查磁场对通电导体的作用、电磁感应现象及平衡位置的判断，需明确两种现象的条件，区分受力和发电的不同原理，避免混淆。
【难度系数】
0.6

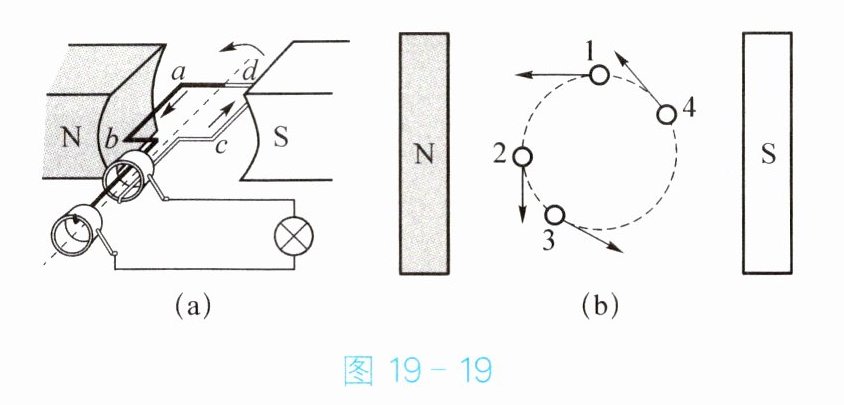

 举一反三 图19-19(a)是发电机原理的示意图,图19-19(b)中的小圆圈表示导线ab。当它在磁场中分别转到1、2、3、4位置时(运动方向已用箭头标出),其中没有感应电流产生的位置是______(选填“1”“2”“3”或“4”)。该发电机产生的是______(选填“交流电”或“直流电”)。

1
交流电

【解析】
产生感应电流的条件是闭合电路的一部分导体做切割磁感线运动。位置1中，导线的运动方向与磁感线方向平行，没有切割磁感线，因此没有感应电流产生；发电机的线圈在磁场中转动时，线圈中的电流方向会周期性发生变化，所以该发电机产生的是交流电。
【答案】
1；交流电
【知识点】
感应电流产生条件；发电机工作原理
【点评】
本题考查发电机的工作原理，需准确判断导体是否切割磁感线，理解交流电的特点。
【难度系数】
0.6

例题2
火力发电的能量转化过程：燃料的______→水和水蒸气的______→发电机转子的______→电能。
分析 在火力发电的过程中,燃料燃烧将自身的化学能转化为水和水蒸气的内能,这些内能对外做功,转化为发电机转子的机械能,从而带动发电机工作,机械能最终转化为电能。
解 化学能 内能 机械能
策略提炼 发电是将其他形式的能量转化为电能。

化学能
内能
机械能

【解析】
在火力发电的过程中,燃料燃烧将自身的化学能转化为水和水蒸气的内能,这些内能对外做功,转化为发电机转子的机械能,从而带动发电机工作,机械能最终转化为电能。
【答案】
化学能、内能、机械能
【知识点】
能量转化、火力发电原理
【点评】
本题考查火力发电中的能量转化过程，需明确各环节的能量形式，加深对能量转化规律的理解。
【难度系数】
0.9
