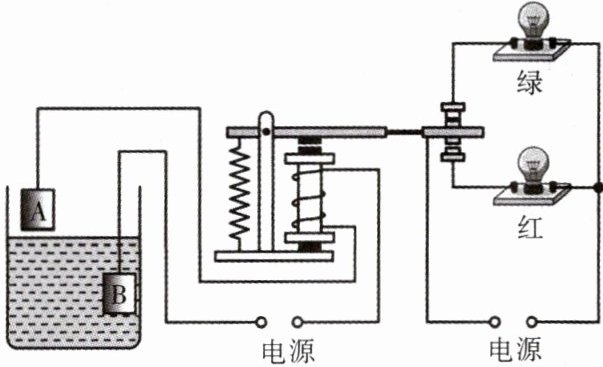

7.(2011)【物理学与工程实践】如图所示是一种水位自动报警器的原理图。当水位到达金属块A时,
红
灯亮;控制电路的电源右端为正极时,电磁铁的上端为N
极(一般的水都能导电)。答案
红；N
解析
当水位没有达到金属块A时，控制电路未接通，电磁铁无磁性，动触点和上面的静触点接触，绿灯亮，红灯不亮。当水位上涨到金属块A时，由于一般的水都能导电，控制电路接通，电磁铁有磁性，吸引衔铁，动触点和下面的静触点接触，红灯亮，绿灯不亮。
根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。已知控制电路的电源右端为正极，电流从电磁铁的下端流入，上端流出，根据安培定则可判断出电磁铁的上端为N极。
根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。已知控制电路的电源右端为正极，电流从电磁铁的下端流入，上端流出，根据安培定则可判断出电磁铁的上端为N极。

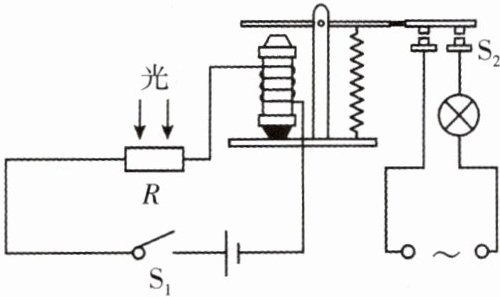

1.(2011)【节约资源】小区内路灯能根据光线亮暗情况实现自动控制,其电路原理如图所示,R是光敏电阻,其阻值大小随光照强度的增大而减小。$S_1$闭合,光线变暗时,下列判断中正确的是(
A.电磁铁的磁性增强,开关$S_2$闭合
B.电磁铁的磁性增强,开关$S_2$断开
C.电磁铁的磁性减弱,开关$S_2$闭合
D.电磁铁的磁性减弱,开关$S_2$断开
C
)。A.电磁铁的磁性增强,开关$S_2$闭合
B.电磁铁的磁性增强,开关$S_2$断开
C.电磁铁的磁性减弱,开关$S_2$闭合
D.电磁铁的磁性减弱,开关$S_2$断开
答案
C
解析
光线变暗时，光敏电阻R阻值增大，控制电路中电流减小，电磁铁磁性减弱，弹簧将衔铁拉起，开关$S_2$闭合。
C
C

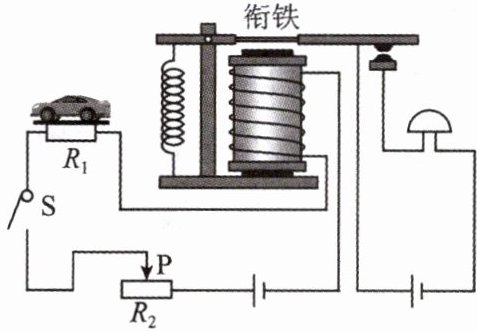

2.(2011)【环保教育】如图是某道路限载报警器的工作原理图。电源电压不变$,R_1$是力敏电阻,其阻值随压力的变化而变化。闭合开关S,当车的质量超过限载质量时,电磁铁吸下衔铁,电铃响。根据不同的路面,可以改变滑动变阻器滑片P的位置,来设定不同的限载质量。则下列说法中错误的是(
A.检测时车的质量越大电磁铁的磁性就越强
B.滑片P向左移动可以提高设定的限载质量
C.电磁铁和电铃的电路不能共用同一个电源
D.力敏电阻$R_1$的电阻值随压力的增大而减小
C
)。A.检测时车的质量越大电磁铁的磁性就越强
B.滑片P向左移动可以提高设定的限载质量
C.电磁铁和电铃的电路不能共用同一个电源
D.力敏电阻$R_1$的电阻值随压力的增大而减小
答案
C
解析
A.车质量越大，压力越大，若R₁阻值随压力增大而减小（D正确），控制电路总电阻减小，电流增大，电磁铁磁性增强，A正确；
B.滑片P向左移动，滑动变阻器R₂接入电阻增大，控制电路总电阻增大，需更大压力（更大质量）使R₁更小，才能达到吸合电流，限载质量提高，B正确；
C.电磁继电器控制电路与工作电路可共用电源，“不能共用”说法错误；
D.车质量超限时电磁铁吸合，说明质量越大电流越大，R₁随压力增大而减小，D正确。
B.滑片P向左移动，滑动变阻器R₂接入电阻增大，控制电路总电阻增大，需更大压力（更大质量）使R₁更小，才能达到吸合电流，限载质量提高，B正确；
C.电磁继电器控制电路与工作电路可共用电源，“不能共用”说法错误；
D.车质量超限时电磁铁吸合，说明质量越大电流越大，R₁随压力增大而减小，D正确。

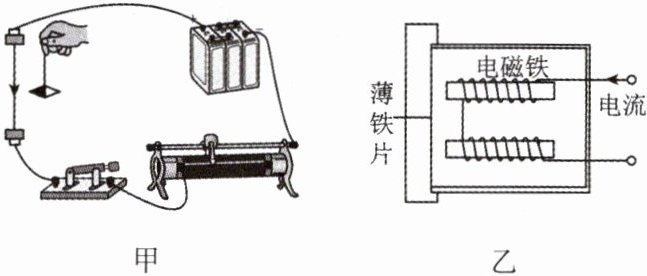

3.(2010)【物理学与社会发展】1820年,丹麦物理学家奥斯特通过实验首次证实电和磁之间的联系。小波用图甲所示装置来模仿该实验。
(1)实验中得到通电直导线周围存在磁场的结论,那么他观察到的现象是______
(2)早先电话听筒的结构如图乙所示,当变化的电流通过线圈时,电磁铁的______
(1)实验中得到通电直导线周围存在磁场的结论,那么他观察到的现象是______
小磁针发生偏转
。(2)早先电话听筒的结构如图乙所示,当变化的电流通过线圈时,电磁铁的______
磁性
强弱发生变化,对薄铁片产生变化的______吸引
力,从而使薄铁片______振动
发出声音,这样就可以听到对方的讲话了。答案
(1)小磁针发生偏转
(2)磁性；吸引；振动
(2)磁性；吸引；振动
