1.家庭用的电灯正常工作时的电压为V。带有照明灯的电风扇，其照明灯与电风扇之间是的。电灯与控制电灯的开关之间是的。

1. 220 并联 串联

【分析】
本题考查家庭电路的基础常识与电路连接方式的判断。首先需牢记家庭电路的供电电压，再根据串并联电路的特点判断用电器及开关的连接方式：家庭电路中各用电器需独立工作、互不影响，开关需与所控制的用电器配合实现通断控制。
【解析】
1. 家庭电路的标准供电电压为220V，因此家庭用的电灯正常工作时的电压为220V；
2. 照明灯与电风扇工作时可独立控制、互不影响，符合并联电路“各支路独立工作”的特点，故二者为并联；
3. 控制电灯的开关需与电灯串联，才能通过开关的通断直接控制电灯的工作状态，故开关与电灯为串联。
【答案】
220 并联 串联
【知识点】
家庭电路电压、串并联电路特点
【点评】
本题为家庭电路的基础识记类题目，核心是掌握家庭电路的电压值及串并联电路在实际生活中的应用，难度较低，属于必拿分的基础题。
【难度系数】
0.9

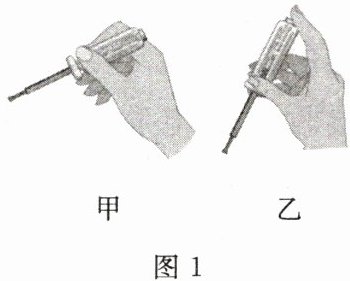

2.试电笔可以用来判断相线和中性线。如图1所示，持笔方式正确的是（选填“甲”或“乙”）。正确测量时，如果试电笔的氖管发光，说明被测的是线。

2. 乙 相

【分析】
要解决这道题，需掌握试电笔的使用规则：使用试电笔时，手必须接触试电笔尾部的金属体，这样才能让人体和试电笔形成通路，进而判断被测线路类型。观察图中持笔方式，甲的手未接触试电笔尾部，无法形成通路，是错误的；乙的手接触了尾部，符合使用要求。同时，试电笔氖管发光时，说明被测线路是相线。
【解析】
试电笔的正确使用方法：手要接触试电笔尾部的金属体（或笔卡），使人体与试电笔构成闭合回路。当接触相线时，电流会经试电笔、人体流入大地，氖管发光；接触中性线时，氖管不发光。图中甲的持笔方式，手未接触试电笔尾部，无法形成通路，操作错误；乙的持笔方式，手接触了尾部，操作正确。因此正确持笔是乙，氖管发光时被测为相线。
【答案】
乙；相
【知识点】
试电笔的使用；家庭电路
【点评】
本题考查试电笔的基础使用方法，属于家庭电路相关的基础知识点，需牢记试电笔使用时手必须接触笔尾金属体，以及氖管发光对应相线的规律。
【难度系数】
0.2

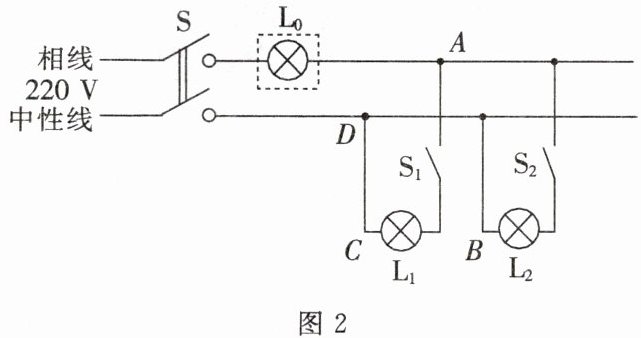

3. 提升题 关于家庭电路故障，电工师傅常用一只额定电压为220 V的灯泡$L_0$取代保险丝来检查每条支路的情况，如图2所示。当S、$S_1$闭合时，灯泡$L_0$与$L_1$均不发光；当S、$S_2$闭合时，灯泡$L_0$正常发光，$L_2$不发光。由此可以判断，$L_1$所在支路，$L_2$所在支路。某次故障，电工师傅闭合开关$S_1$和$S_2$后，三只灯泡都不亮，他用试电笔测A、B、C、D四个接线点，氖管均发光。若电路中只有一处故障，则该故障是（选填“A、B间”“C、D间”或“进户零线”）断路。

3. 断路 短路 进户零线

【分析】
要判断家庭电路故障，需明确检验灯$L_0$的工作原理：$L_0$串联在电路中，当支路开关闭合时，若支路正常，$L_0$与支路灯串联，两者均发光（两端电压都低于220V）；若支路断路，电路无电流，两灯都不发光；若支路短路，$L_0$直接接在220V电源上，正常发光，支路灯不亮。对于试电笔检测故障，氖管发光说明该点与火线连通，若零线侧的点都发光，说明进户零线断路，此时电路无法形成回路，用电器都不工作。
【解析】
1. 当S、$S_1$闭合时，$L_0$与$L_1$串联，两灯均不发光，说明电路中无电流，因此$L_1$所在支路断路；
2. 当S、$S_2$闭合时，$L_0$正常发光，说明$L_0$两端电压为220V，即$L_2$支路短路（此时$L_2$相当于导线，电流仅通过$L_0$，$L_0$正常工作），因此$L_2$所在支路短路；
3. 闭合$S_1$、$S_2$后，三只灯都不亮，用试电笔测A、B、C、D四点氖管均发光，说明这四点都与火线连通；若进户零线断路，零线侧的C、D点会通过$L_1$、$L_2$与火线连通，导致氖管发光，且电路无法形成回路，所有灯都不亮，因此故障是进户零线断路。
【答案】
断路；短路；进户零线
【知识点】
家庭电路故障判断；试电笔使用；串联电路故障分析
【点评】
本题结合检验灯和试电笔考查家庭电路故障的判断，是家庭电路部分的典型提升题，需要学生理解检验灯的工作原理和试电笔的检测逻辑，区分断路、短路故障的不同表现。
【难度系数】
0.4

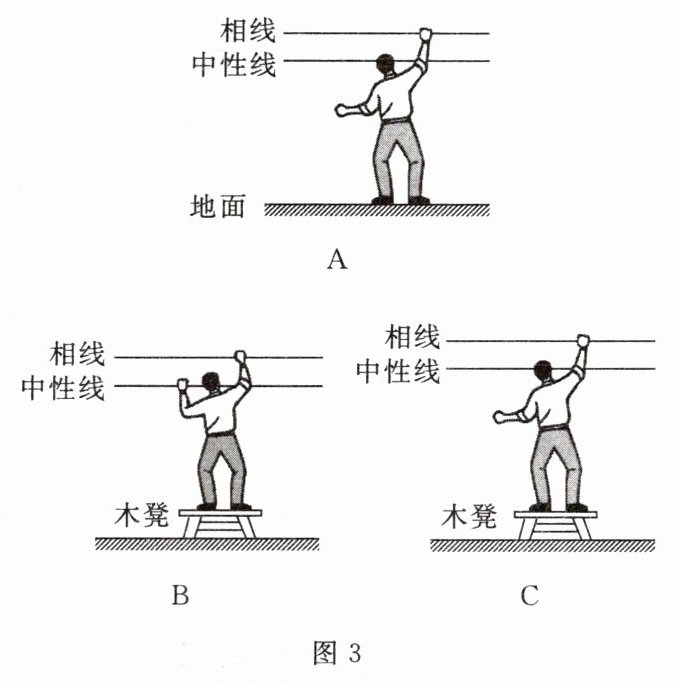

4. 相线和中性线之间的电压为V，中性线和大地之间的电压为V。如图3所示，会发生触电事故的是（选填“A”“B”或“C”，可多选）。

4. 220 0 AB

【分析】首先回忆家庭电路的基本电压知识：相线（火线）与中性线（零线）之间的电压为220V，中性线与大地相连，因此中性线和大地之间电压为0V。触电的核心是人体形成了电流的闭合回路，需结合各图的电路连接情况分析是否形成通路：A图中，人站在地面（导体），手接触相线，电流会经人体流向大地，形成闭合回路；B图中，人站在绝缘木凳上，但同时接触相线和中性线，电流会经人体在相线与中性线间形成闭合回路；C图中，人仅接触相线，木凳绝缘，无法形成闭合回路，不会触电。
【解析】1. 家庭电路中，相线和中性线之间的标准电压为220V；中性线与大地直接相连，故中性线和大地之间电压为0V。2. 触电的条件是人体中有电流通过，即形成闭合回路：A图中，人体、大地、相线构成闭合回路，发生触电；B图中，人体、相线、中性线构成闭合回路，发生触电；C图中，人体未形成闭合回路，不会触电。因此会发生触电事故的是A、B。
【答案】220；0；AB
【知识点】家庭电路电压、触电判断
【点评】本题考查家庭电路的电压值和触电的判断，需明确触电的本质是形成电流的闭合回路，结合电路特点分析各场景是否满足触电条件，属于基础电学知识的应用。
【难度系数】0.5

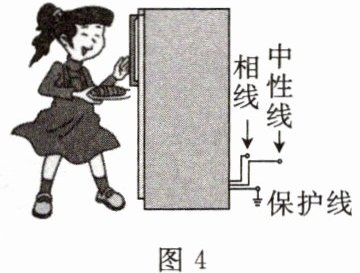

5.如图4所示，电冰箱的金属外壳接地后，即使出现漏电现象，人也没有触电的感觉，这是因为接地的导线与站在地面上的人是联的，而人体电阻远远大于导线电阻，所以通过人体的电流非常小。为防止漏电现象带来触电事故的发生，家庭电路中安装了（选填“低压断路器”或“漏电保护器”）。
“漏电保护器”）。

相线
中性线
保护线

5. 并 漏电保护器

【分析】
要解决这道题，需结合家庭电路安全用电的知识分析：首先，当电冰箱金属外壳漏电时，金属外壳带电，接地导线和站在地面的人体都与大地相连，因此两者是并联关系；根据并联电路的分流规律，电阻越大，通过的电流越小，人体电阻远大于导线电阻，所以通过人体的电流很小，不会触电。其次，区分两种保护装置的作用：低压断路器是在电流过大（过载、短路）时切断电路，漏电保护器是在漏电时切断电路防止触电，因此应选漏电保护器。
【解析】
1. 第一空：电冰箱金属外壳接地后，若发生漏电，金属外壳带电，此时接地导线与站在地面的人体均与大地连通，二者为并联关系。根据并联电路的分流原理，电流会向电阻小的支路分流，由于人体电阻远大于接地导线的电阻，所以通过人体的电流非常小，人不会触电，故此处填“并”。
2. 第二空：低压断路器的作用是当电路中电流过大（如过载、短路）时自动切断电路；而漏电保护器的作用是当电路发生漏电时，迅速切断电路，避免触电事故，因此为防止漏电带来的触电事故，应安装“漏电保护器”。
【答案】
并；漏电保护器
【知识点】
家庭电路安全用电；并联电路分流；漏电保护器
【点评】
本题以生活中的电冰箱接地场景为载体，考查家庭电路安全用电的基础知识，需要理解并联分流的原理以及不同保护装置的功能，题目贴近生活，难度不大，属于基础应用类题目。
【难度系数】
0.3
