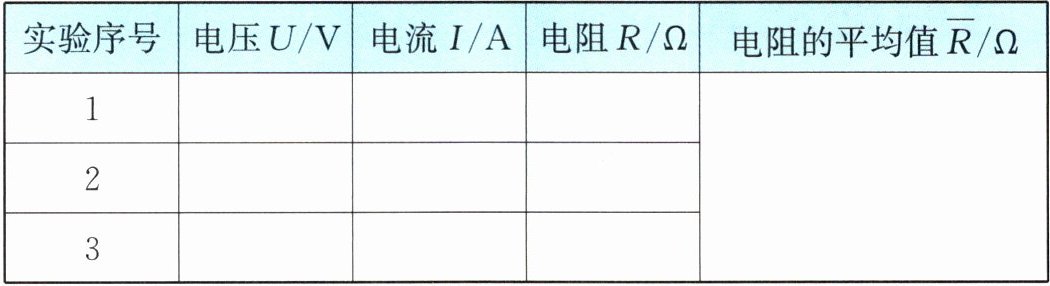

(4)根据每组数据算出相应的电阻,然后求出电阻的平均值,得到电阻器的电阻。

(5)断开开关,整理实验器材。
【注意事项】
(1)连接实验电路时,开关要断开。
(2)注意选择合适的电压表和电流表的测量范围;若事先无法确定被测电压、电流的大小,则可通过“试触”的方法来确定;将电压表和电流表接入电路时,电流要“+”进“-”出。
(3)将滑动变阻器接入电路中时,要选择“一上一下”接线柱;闭合开关前,将滑动变阻器的电阻调到最大,防止闭合开关时因电路电流太大而损坏电路元件。
(4)进行多次测量并计算电阻的平均值,可以减小实验误差。

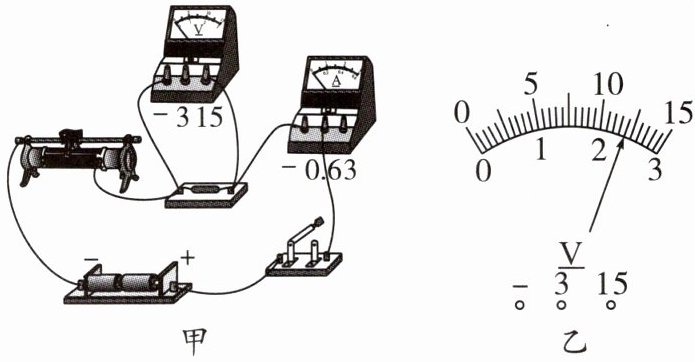

跟踪训练1 小楠测量未知电阻的阻值的实验电路如图甲所示。

(1)该实验的基本原理是（写公式）;需要的测量工具是和。
(2)小楠发现连接的电路中有一根导线连接不当,请在图甲中连接错误的那根导线上画“×”,并用笔画线表示导线将电路连接正确。
(3)在连接电路时,开关应该处于状态;滑动变阻器的滑片P应移至最（选填“左”或“右”）端。
(4)移动滑片P,当电流表的示数为0.48 A时,电压表的示数如图乙所示,其示数为V,则未知电阻的阻值$R_x=$Ω。
2. 实验:用电流表和电压表测量小灯泡的电阻。

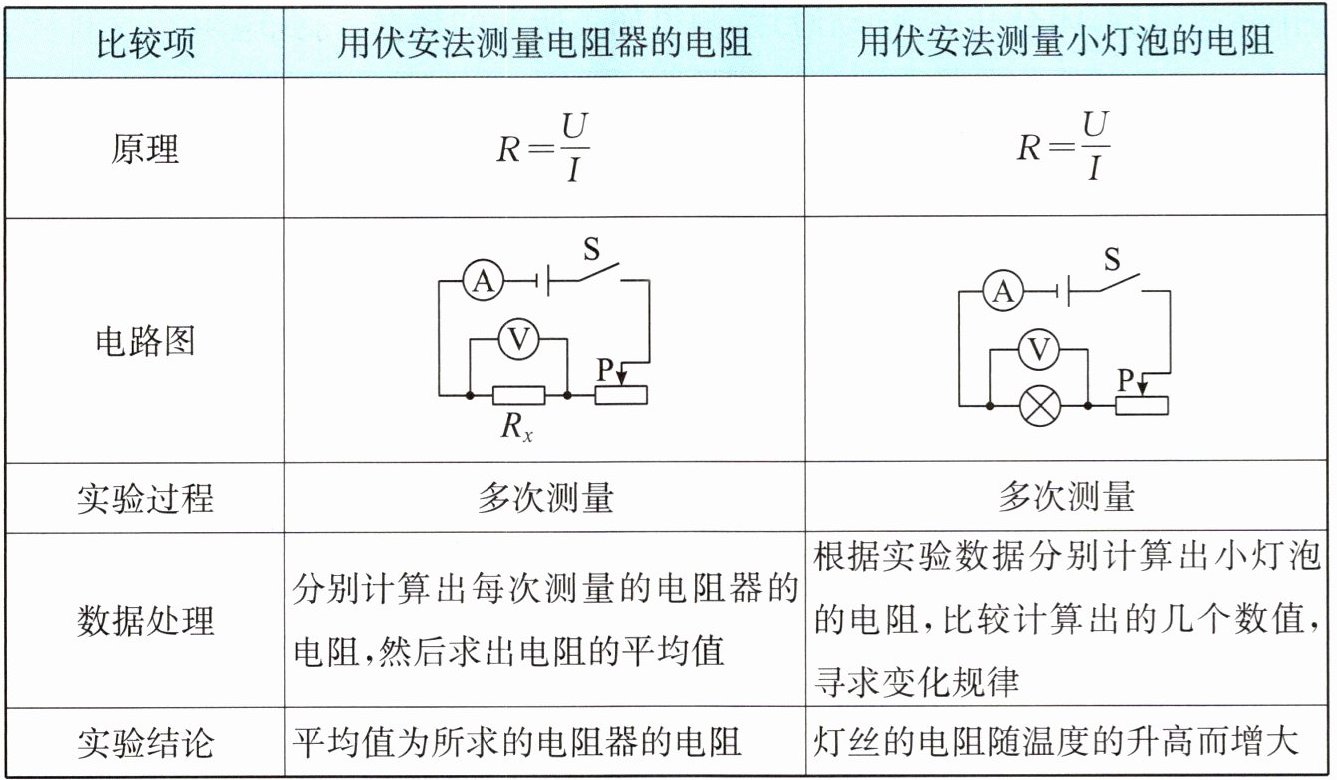

用伏安法测量小灯泡的电阻和用伏安法测量电阻器的电阻的实验,既有相同之处,又有不同之处,两个实验比较如下表。
第3节 电阻的测量

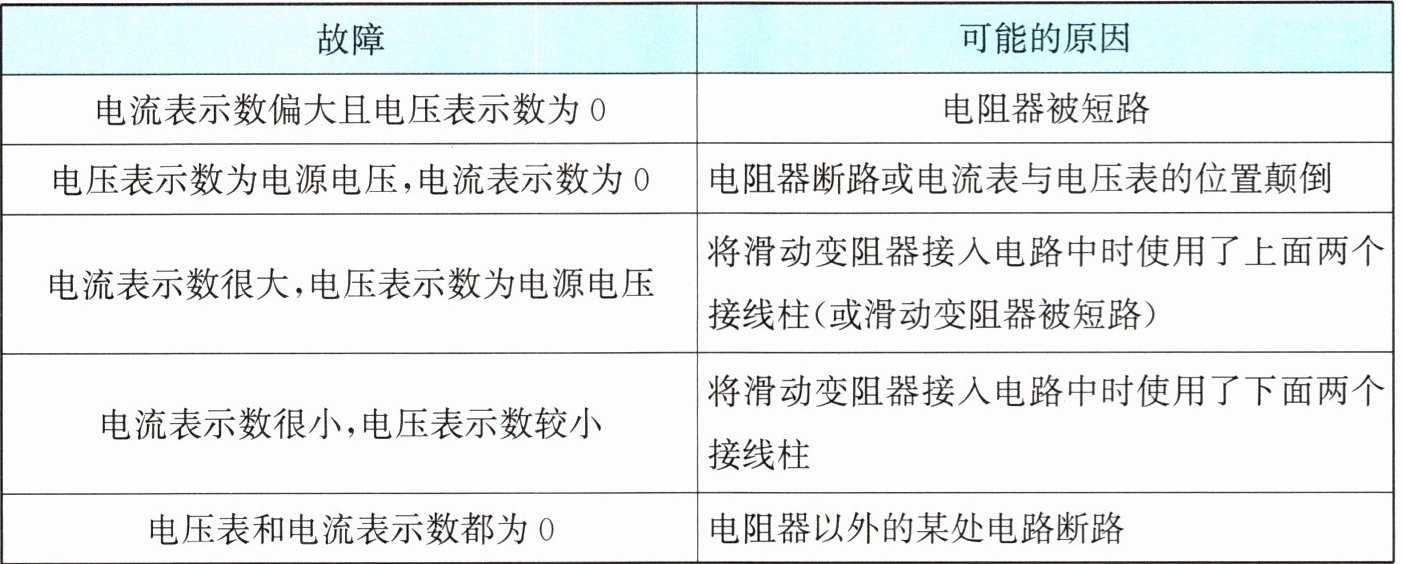

3. 电阻的测量实验中常见的电路故障及其可能的原因。

(1) $R=\frac{U}{I}$，电流表，电压表
(2) 如所示
(3) 断开，左
(4) 2.4，5
解析 (1)该实验的基本原理是$R=\frac{U}{I}$(伏安法测电阻)。测量工具是电流表(测通过未知电阻的电流)和电压表(测未知电阻两端的电压)。(2)电源电压为3 V,电压表选择的测量范围为0～15 V,应改用0～3 V的测量范围。(3)连接电路时,开关应处于断开状态,防止电路连接过程中出现短路,损坏元器件。滑动变阻器的滑片P应移至最左端。(4)题图乙中电压表用的测量范围为0～3 V,分度值为0.1 V,指针指向2.4 V刻度线,示数为2.4 V。根据公式$R_x=\frac{U}{I}$,代入U=2.4 V,I=0.48 A,可得$R_x=5\ \Omega$。
