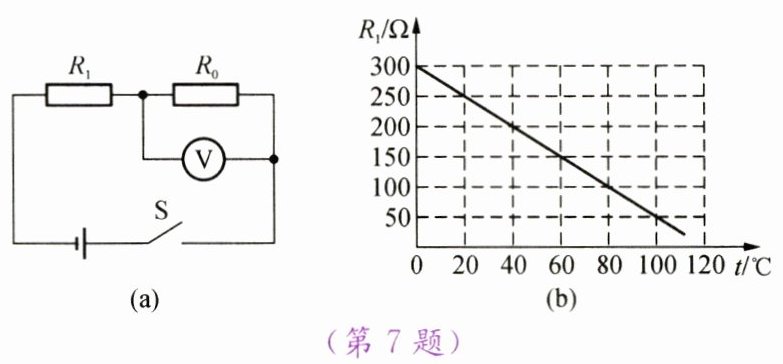

7. 如图(a)所示是一个用电压表的示数来反映温度变化的电路原理图,其中电源电压$U=4.5\ \mathrm{V}$且保持不变,电压表量程为$0～3\ \mathrm{V}$,$R_0$是$300\ \Omega$的定值电阻,$R_1$是热敏电阻,其电阻随环境温度变化的关系如图(b)所示。若闭合开关S,下列说法中正确的是 （ ）
A. 环境温度为$40\ °\mathrm{C}$时,热敏电阻阻值为$150\ \Omega$
B. 电压表$\mathrm{V}$示数越小,环境温度越高
C. 电压表的最小示数为$1.5\ \mathrm{V}$
D. 此电路允许的最高环境温度为$60\ °\mathrm{C}$

(第7题)
(第8题)

D

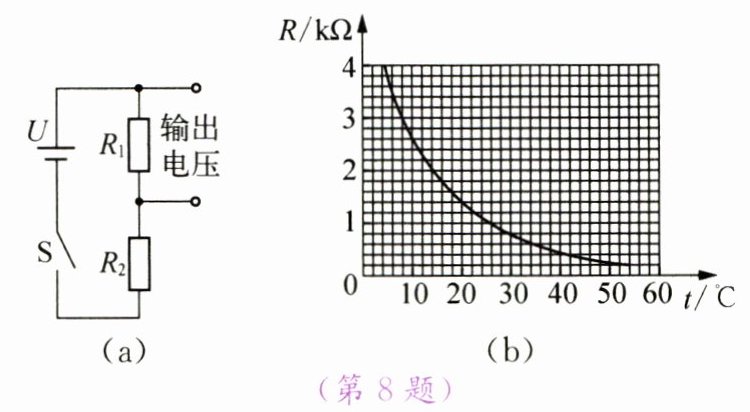

8. 如图(a)所示是某同学设计的温度报警电路，电压U恒为12 V，电阻$R_1$、$R_2$中，一个为热敏电阻，另一个为电阻箱，其中热敏电阻的阻值随温度变化的关系图线如图(b)所示。报警电路要求：① 输出电压随温度的升高而增大；② 当输出电压达到或超过4 V时，便触发报警器(未画出)报警，图中热敏电阻应为________（选填“$R_1$”或“$R_2$”）；若将电阻箱调至0.4 kΩ，则电路开始报警的温度为________℃；使用一段时间后，电源电压会降低，为不改变电路开始报警的温度，则应调节电阻箱，使其阻值________至适当值。

$R_{2}$ ; 28
; 增大

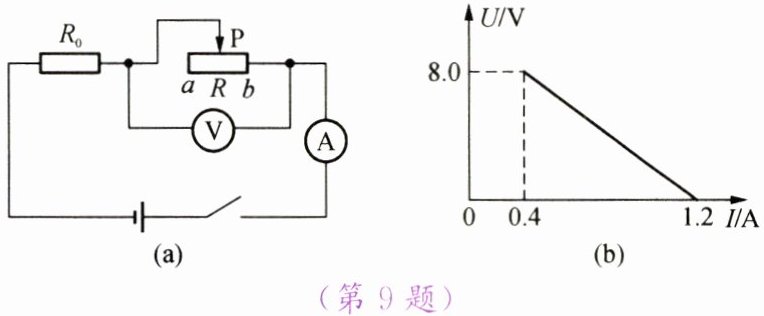

9. 如图(a)所示,电源电压恒定,$R_0$为定值电阻。将滑动变阻器的滑片P从a端移动到b端的过程中,电压表示数U与电流表示数I的关系图像如图(b)所示。
(1) 求滑动变阻器R的最大阻值。
(2) 求$R_0$的阻值及电源电压。
(3) 当滑片P移动到滑动变阻器的中点时,求电压表的示数。

(1)当电流0.4 A时，电压8 V，$R=\frac{8\ \text{V}}{0.4\ \text{A}}=20\ \Omega；$ (2)电源电压$U=IR_{0}+8\ \text{V}=0.4\ \text{A}\times R_{0}+8\ \text{V}，$当电流1.2 A时，电压0 V，$U=1.2\ \text{A}\times R_{0}，$解得$R_{0}=10\ \Omega，$$U=12\ \text{V}；$ (3)中点时，$R'=10\ \Omega，$总电流$I=\frac{12\ \text{V}}{10\ \Omega+10\ \Omega}=0.6\ \text{A}，$电压表示数$U'=0.6\ \text{A}\times10\ \Omega=6\ \text{V}。$
