注意事项
1.连接电路时开关应处于断开状态。
2.实验结束，应先断开开关再拆电路。
3.严禁将电流表用导线直接连在电源的两极之间，否则会烧坏电流表和电源。

提出问题

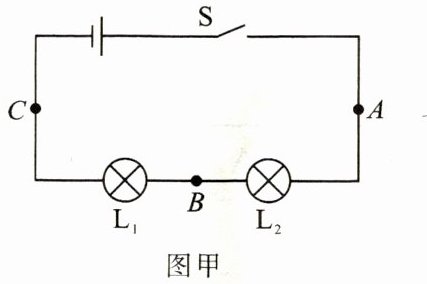

在图甲所示的串联电路中，各处（以A、B、C为测量点）的电流有怎样的关系？

实验六
探究串联电路和并联电路中电流的特点（必做）

图甲
猜想与假设
1.电流从电源的正极流出，从A到C沿路消耗，电流可能________。
2.串联电路只有一条通路，电流可能________。
实验装置
根据猜想，设计实验，并在下面对应的虚线框中画出你设计的实验电路图，与同学交流讨论。

图乙
实验步骤
1.按照图乙(a)连接电路，并合理选择电流表量程。连接电路时，开关处于断开状态。
2.检查无误后，闭合开关，读出电流表在A点处的示数，并把测得的电流$I_A$填入表中。
3.断开开关，分别按照图乙(b)、(c)连接电路，分别读出电流表在B、C两处的示数，并把测得的电流$I_B$、$I_C$填入表中。
4.更换不同规格的小灯泡或者改变电源电压，重复上述实验步骤，再测量1～2次，并把测得的各点的电流表示数填入表中。
25

逐渐减小
; 处处相等
;
;
;
