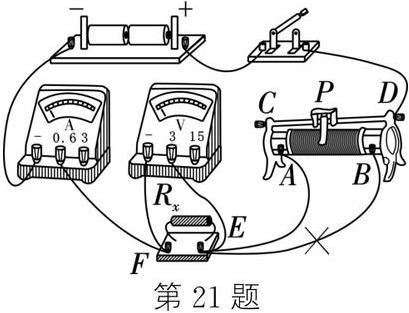

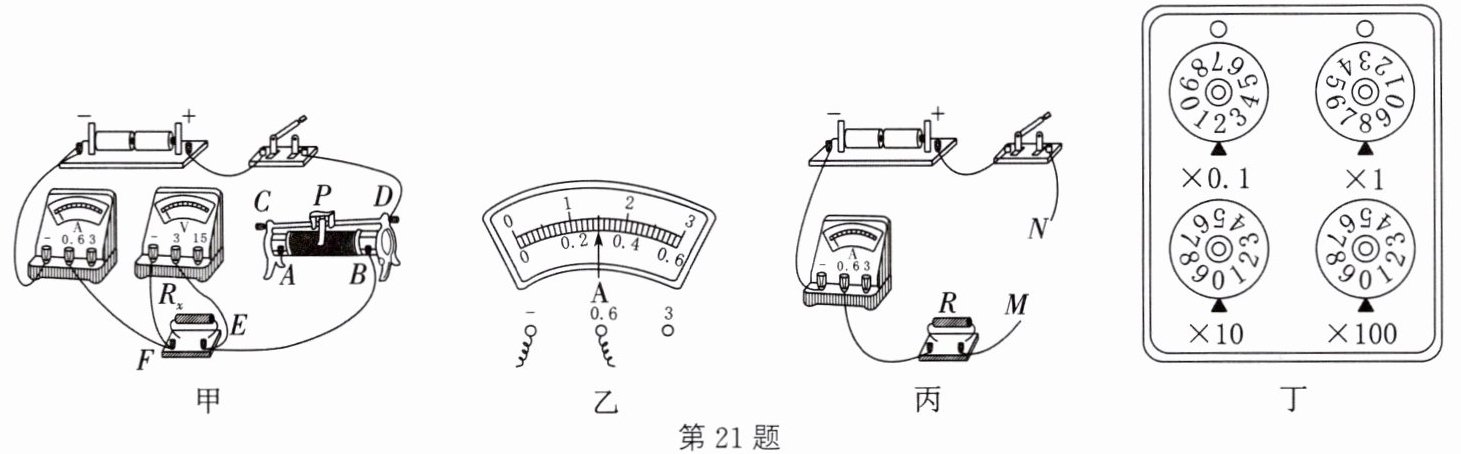

21. (2023·扬州)小红用如图甲所示的电路测量定值电阻$ R_x $的阻值。

(1) 在图甲中连接错误的一根导线上画“×”,并改正(要求滑片P左移时,电流表示数变大)。
(2) 正确连接电路,闭合开关后,发现无论怎样移动滑动变阻器的滑片P,电流表始终无示数,电压表示数接近电源电压,其原因是
(3) 小红继续测量小灯泡的阻值,但发现电压表已损坏,于是找来一个电阻箱,设计如图丙所示电路,操作如下:① 将待测的小灯泡接入电路中M、N两点间,闭合开关,电流表示数为I;② 取下小灯泡,将电阻箱接入M、N两点间,调节电阻箱,使
(1) 在图甲中连接错误的一根导线上画“×”,并改正(要求滑片P左移时,电流表示数变大)。
(2) 正确连接电路,闭合开关后,发现无论怎样移动滑动变阻器的滑片P,电流表始终无示数,电压表示数接近电源电压,其原因是
$R_x$断路
;排除故障后,闭合开关,移动滑片P,当电压表示数为1.5 V时,电流表示数如图乙所示,则定值电阻$ R_x = $5
Ω。小红认为电阻值已经测出,便开始整理实验器材,她的实验不足之处是实验次数太少,误差较大
。(3) 小红继续测量小灯泡的阻值,但发现电压表已损坏,于是找来一个电阻箱,设计如图丙所示电路,操作如下:① 将待测的小灯泡接入电路中M、N两点间,闭合开关,电流表示数为I;② 取下小灯泡,将电阻箱接入M、N两点间,调节电阻箱,使
电流表示数为I
,此时电阻箱示数如图丁所示,则小灯泡的阻值为8.2
Ω。答案
21. (1)
解析
【分析】
本题是测量定值电阻和小灯泡阻值的电学实验题,分三小问:
1. 第(1)问需修正滑动变阻器接线,要求滑片左移时电流变大,即滑动变阻器接入电阻变小,需按“一上一下”原则找出错误导线并改正;
2. 第(2)问根据电流表、电压表的示数特点分析电路故障,利用欧姆定律计算定值电阻阻值,同时评估实验的不足;
3. 第(3)问利用等效替代法,通过调节电阻箱使电流与小灯泡接入时相同,从而得到小灯泡阻值,读取电阻箱示数计算结果。
【解析】
(1) 滑动变阻器需按“一上一下”接线,图甲中滑动变阻器接了下方两个接线柱,滑片移动时电阻不变,不符合要求。要使滑片P左移时电流变大,接入电阻需变小,应将连接滑动变阻器B接线柱到E的导线画“×”,改接滑动变阻器的A(或C)接线柱到E,满足滑片左移时接入电阻变小的要求。
(2) 电流表无示数说明电路断路,电压表示数接近电源电压,说明电压表串联在电路中,故障为定值电阻$R_x$断路;电流表量程为0~0.6A,分度值0.02A,图乙中电流表示数为0.3A,根据欧姆定律$R_x=\frac{U}{I}=\frac{1.5V}{0.3A}=5Ω$;实验仅测量一次,未多次测量减小误差,不足之处是实验次数太少,误差较大。
(3) 利用等效替代法,将小灯泡换成电阻箱,调节电阻箱使电流表示数仍为I,此时电阻箱阻值等于小灯泡阻值;电阻箱读数为$0×100Ω + 0×10Ω + 8×1Ω + 2×0.1Ω=8.2Ω$,故小灯泡阻值为8.2Ω。
【答案】
(1) (按要求修正导线,对应标准接线图)
(2) $R_x$断路;5;实验次数太少,误差较大
(3) 电流表示数为I;8.2
【知识点】
伏安法测电阻、电路故障分析、等效替代法测电阻
【点评】
本题综合考查电学实验的核心知识点,涵盖滑动变阻器使用、故障判断、欧姆定律应用及等效替代法,是电学实验的典型题型,需掌握各实验的原理与操作逻辑。
【难度系数】
0.5
本题是测量定值电阻和小灯泡阻值的电学实验题,分三小问:
1. 第(1)问需修正滑动变阻器接线,要求滑片左移时电流变大,即滑动变阻器接入电阻变小,需按“一上一下”原则找出错误导线并改正;
2. 第(2)问根据电流表、电压表的示数特点分析电路故障,利用欧姆定律计算定值电阻阻值,同时评估实验的不足;
3. 第(3)问利用等效替代法,通过调节电阻箱使电流与小灯泡接入时相同,从而得到小灯泡阻值,读取电阻箱示数计算结果。
【解析】
(1) 滑动变阻器需按“一上一下”接线,图甲中滑动变阻器接了下方两个接线柱,滑片移动时电阻不变,不符合要求。要使滑片P左移时电流变大,接入电阻需变小,应将连接滑动变阻器B接线柱到E的导线画“×”,改接滑动变阻器的A(或C)接线柱到E,满足滑片左移时接入电阻变小的要求。
(2) 电流表无示数说明电路断路,电压表示数接近电源电压,说明电压表串联在电路中,故障为定值电阻$R_x$断路;电流表量程为0~0.6A,分度值0.02A,图乙中电流表示数为0.3A,根据欧姆定律$R_x=\frac{U}{I}=\frac{1.5V}{0.3A}=5Ω$;实验仅测量一次,未多次测量减小误差,不足之处是实验次数太少,误差较大。
(3) 利用等效替代法,将小灯泡换成电阻箱,调节电阻箱使电流表示数仍为I,此时电阻箱阻值等于小灯泡阻值;电阻箱读数为$0×100Ω + 0×10Ω + 8×1Ω + 2×0.1Ω=8.2Ω$,故小灯泡阻值为8.2Ω。
【答案】
(1) (按要求修正导线,对应标准接线图)
(2) $R_x$断路;5;实验次数太少,误差较大
(3) 电流表示数为I;8.2
【知识点】
伏安法测电阻、电路故障分析、等效替代法测电阻
【点评】
本题综合考查电学实验的核心知识点,涵盖滑动变阻器使用、故障判断、欧姆定律应用及等效替代法,是电学实验的典型题型,需掌握各实验的原理与操作逻辑。
【难度系数】
0.5

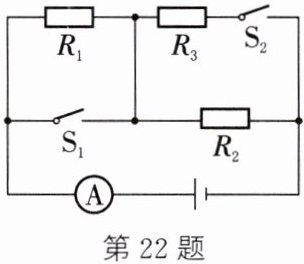

22. 如图所示电路,电源电压不变,$R_2=30\ \Omega$,$R_3=20\ \Omega$。当$S_1$闭合,$S_2$断开时,电流表的示数为0.4 A。当$S_1$、$S_2$都断开时,电流表的示数为0.3 A。求:
(1)电源电压。
(2)$R_1$的阻值。
(3)当$S_1$、$S_2$都闭合时,电流表的示数。

(1)电源电压。
(2)$R_1$的阻值。
(3)当$S_1$、$S_2$都闭合时,电流表的示数。
答案
22. (1) 当$S_1$闭合,$S_2$断开时,电路为$R_2$的简单电路,电流表测电路中的电流,电源电压$U=IR_2=0.4\ \mathrm{A}×30\ \Omega=12\ \mathrm{V}$ (2) 当$S_1$、$S_2$都断开时,$R_1$与$R_2$串联,$R_{\mathrm{总}}=\dfrac{U}{I'}=\dfrac{12\ \mathrm{V}}{0.3\ \mathrm{A}}=40\ \Omega$,$R_1$的阻值$R_1=R_{\mathrm{总}}-R_2=40\ \Omega-30\ \Omega=10\ \Omega$ (3) 当$S_1$、$S_2$都闭合时,$R_1$被短路,$R_2$与$R_3$并联,电流表测干路的电流,此时电流表的示数$I''=I_2''+I_3''=\dfrac{U}{R_2}+\dfrac{U}{R_3}=\dfrac{12\ \mathrm{V}}{30\ \Omega}+\dfrac{12\ \mathrm{V}}{20\ \Omega}=0.4\ \mathrm{A}+0.6\ \mathrm{A}=1\ \mathrm{A}$
解析
【分析】
要解决这道题,需先分析不同开关状态下的电路结构,再结合欧姆定律和串并联电路的规律计算:
1. 当S₁闭合、S₂断开时,S₁会短路R₁,电路为R₂的简单电路,电流表测R₂的电流,利用欧姆定律U=IR可直接计算电源电压;
2. 当S₁、S₂都断开时,R₁与R₂串联,电流表测串联电路的电流,先由总电阻公式R总=U/I计算总电阻,再减去R₂的阻值得到R₁;
3. 当S₁、S₂都闭合时,S₁短路R₁,R₂与R₃并联,电流表测干路电流,分别计算R₂、R₃的支路电流,再求和得到干路电流。
【解析】
(1)当S₁闭合,S₂断开时,电路为R₂的简单电路,电流表测电路中的电流,根据欧姆定律可得电源电压:
$U = I_1R_2 = 0.4\ \mathrm{A} × 30\ \Omega = 12\ \mathrm{V}$;
(2)当S₁、S₂都断开时,R₁与R₂串联,电流表测串联电路的电流,此时电路的总电阻:
$R_{\mathrm{总}} = \dfrac{U}{I_2} = \dfrac{12\ \mathrm{V}}{0.3\ \mathrm{A}} = 40\ \Omega$,
则R₁的阻值:
$R_1 = R_{\mathrm{总}} - R_2 = 40\ \Omega - 30\ \Omega = 10\ \Omega$;
(3)当S₁、S₂都闭合时,R₁被短路,R₂与R₃并联,电流表测干路电流,根据并联电路电压规律,各支路电压等于电源电压,两支路的电流分别为:
$I_2' = \dfrac{U}{R_2} = \dfrac{12\ \mathrm{V}}{30\ \Omega} = 0.4\ \mathrm{A}$,
$I_3' = \dfrac{U}{R_3} = \dfrac{12\ \mathrm{V}}{20\ \Omega} = 0.6\ \mathrm{A}$,
则干路电流(电流表的示数):
$I_{\mathrm{总}} = I_2' + I_3' = 0.4\ \mathrm{A} + 0.6\ \mathrm{A} = 1\ \mathrm{A}$。
【答案】
(1)电源电压为12 V;(2)R₁的阻值为10 Ω;(3)电流表的示数为1 A。
【知识点】
欧姆定律、串联电路电阻、并联电路电流
【点评】
本题为动态电路分析题,核心是判断不同开关状态下的电路连接方式,结合欧姆定律和串并联电路规律解题,是初中电学典型基础题型,考察学生电路分析与公式应用能力。
【难度系数】
0.6
要解决这道题,需先分析不同开关状态下的电路结构,再结合欧姆定律和串并联电路的规律计算:
1. 当S₁闭合、S₂断开时,S₁会短路R₁,电路为R₂的简单电路,电流表测R₂的电流,利用欧姆定律U=IR可直接计算电源电压;
2. 当S₁、S₂都断开时,R₁与R₂串联,电流表测串联电路的电流,先由总电阻公式R总=U/I计算总电阻,再减去R₂的阻值得到R₁;
3. 当S₁、S₂都闭合时,S₁短路R₁,R₂与R₃并联,电流表测干路电流,分别计算R₂、R₃的支路电流,再求和得到干路电流。
【解析】
(1)当S₁闭合,S₂断开时,电路为R₂的简单电路,电流表测电路中的电流,根据欧姆定律可得电源电压:
$U = I_1R_2 = 0.4\ \mathrm{A} × 30\ \Omega = 12\ \mathrm{V}$;
(2)当S₁、S₂都断开时,R₁与R₂串联,电流表测串联电路的电流,此时电路的总电阻:
$R_{\mathrm{总}} = \dfrac{U}{I_2} = \dfrac{12\ \mathrm{V}}{0.3\ \mathrm{A}} = 40\ \Omega$,
则R₁的阻值:
$R_1 = R_{\mathrm{总}} - R_2 = 40\ \Omega - 30\ \Omega = 10\ \Omega$;
(3)当S₁、S₂都闭合时,R₁被短路,R₂与R₃并联,电流表测干路电流,根据并联电路电压规律,各支路电压等于电源电压,两支路的电流分别为:
$I_2' = \dfrac{U}{R_2} = \dfrac{12\ \mathrm{V}}{30\ \Omega} = 0.4\ \mathrm{A}$,
$I_3' = \dfrac{U}{R_3} = \dfrac{12\ \mathrm{V}}{20\ \Omega} = 0.6\ \mathrm{A}$,
则干路电流(电流表的示数):
$I_{\mathrm{总}} = I_2' + I_3' = 0.4\ \mathrm{A} + 0.6\ \mathrm{A} = 1\ \mathrm{A}$。
【答案】
(1)电源电压为12 V;(2)R₁的阻值为10 Ω;(3)电流表的示数为1 A。
【知识点】
欧姆定律、串联电路电阻、并联电路电流
【点评】
本题为动态电路分析题,核心是判断不同开关状态下的电路连接方式,结合欧姆定律和串并联电路规律解题,是初中电学典型基础题型,考察学生电路分析与公式应用能力。
【难度系数】
0.6
