9[2025江苏常州中考]为寻找地震后被掩埋在废墟里黑暗环境下的生还者。新加坡工程师利用蟑螂体型小、喜好在黑暗缝隙内爬行的特点，打造半机械搜索蟑螂。为探测生还者，应在蟑螂背部固定微型 ()

A.可见光照相机
B.红外线照相机
C.紫外线照相机
D.超声波成像仪

9.B 【解析】在黑暗中,利用红外线照相机探测人体发出的红外线,从而发现生还者。故B正确,ACD错误。

【分析】
要解决本题，需结合黑暗环境探测生还者的需求，明确各设备的工作原理：黑暗环境中可见光无法使用，而人体会向外辐射红外线，需选择能探测红外线的设备来识别生还者，据此分析选项即可。
【解析】
黑暗环境下，生还者（人体）会持续向外辐射红外线，红外线具有热效应，可通过接收物体辐射的红外线来探测目标：
选项A：可见光照相机依靠可见光成像，黑暗环境中缺乏可见光，无法正常工作，排除；
选项B：红外线照相机能接收物体辐射的红外线，可在黑暗中通过识别人体辐射的红外线发现生还者，符合要求；
选项C：紫外线照相机利用紫外线成像，人体不会向外辐射紫外线，无法用于探测生还者，排除；
选项D：超声波成像仪利用超声波工作，主要用于探测距离或内部结构，无法通过人体热辐射成像，不适用本题场景，排除。
【答案】
B
【知识点】
红外线的应用
【点评】
本题结合实际救援场景，考察红外线的特性及实际应用，属于基础知识点的运用，难度适中，需学生理解红外线的热效应特点。
【难度系数】
0.6

10[2025 四川眉山中考]根据透镜对光的作用，完成下列光路图。

10.如图所示
【解析】通过焦点的光线经凸透镜折射后将平行于主光轴;平行于主光轴的光线经凹透镜折射后,其折射光线的反向延长线过焦点。

【分析】
要完成透镜的光路图，需牢记凸透镜和凹透镜的特殊光线规律：凸透镜中，通过焦点的光线经折射后平行于主光轴；凹透镜中，平行于主光轴的光线经折射后，其折射光线的反向延长线会过入射侧的焦点。解题时先判断透镜类型，再依据对应规律画出折射光线即可。
【解析】
1. 甲图是凸透镜：入射光线从左侧焦点F发出，根据凸透镜的特殊光线规律，通过焦点的光线经凸透镜折射后平行于主光轴，因此画出平行于主光轴的折射光线。
2. 乙图是凹透镜：入射光线平行于主光轴，根据凹透镜的特殊光线规律，平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过左侧焦点F，因此画出折射光线，其反向延长线指向左侧焦点F。
【答案】
如图所示
【知识点】
透镜的特殊光线、凸透镜光路、凹透镜光路
【点评】
本题考查透镜特殊光线的作图，属于光学基础作图题，需熟练掌握凸透镜和凹透镜的特殊光线规律，难度较低。
【难度系数】
0.7

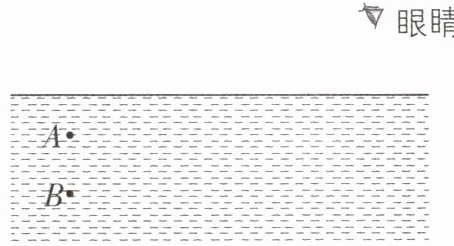

11[2025黑龙江绥化中考]如图，小宇看到水中有一条鱼，A、B两点中有一点是鱼的实际位置，另一点是像的位置，请在图中画出他看到鱼的光路图（保留作图痕迹）。

眼睛

11.如图所示
【解析】由于光的折射,水中物体看起来变浅,故A是像,而B是实际的鱼,连接A点与眼睛,与水面的交点即为入射点O,连接点O与眼睛即是折射光线,连接BO就是入射光线。

【分析】要解决这个问题，需利用光的折射规律：当光从水中斜射入空气中时，折射光线远离法线，人眼逆着折射光线看去，会认为光沿直线传播，因此看到的水中物体的虚像位置比实际位置更浅。由此可判断：A是鱼的像，B是鱼的实际位置。画光路图时，先确定入射点：连接眼睛和A点，与水面的交点即为入射点O；再根据光线传播方向，画出入射光线和折射光线即可。
【解析】根据光的折射规律，水中物体的虚像位置比实际位置浅，故A为鱼的像，B为鱼的实际位置。作图步骤：①连接眼睛与A点，与水面交于点O，该点为入射点；②连接O与眼睛，带箭头（方向指向眼睛），此为折射光线；③连接B与O，带箭头（方向指向O），此为入射光线，保留作图痕迹完成光路图。
【答案】如图所示
【知识点】光的折射现象、光路图绘制
【点评】本题考查光的折射规律的实际应用，核心是明确水中物体的像与实际位置的关系，正确绘制折射光线和入射光线，属于基础应用类题目。
【难度系数】0.5

12[2025江苏南京中考,中]在“探究凸透镜成像的规律”实验中。
(1)安装器材时,应使烛焰和光屏中心位于凸透镜的上。

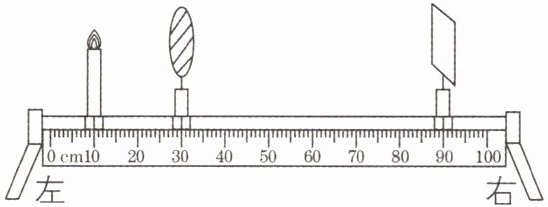

(2)图中光屏上恰好成清晰的像,该像的性质是倒立、的实像,透镜焦距可能为(填字母)。
A.5 cm B.10 cm
C.15 cm D.20 cm
(3)把蜡烛向左移动一小段距离,发现光屏上清晰的像变模糊了,为了使光屏上再次成清晰的像,可在蜡烛与凸透镜之间的适当位置放一个合适的眼镜。

12.(1)主光轴 (2)放大 C (3)近视
【解析】(1)为了使像成在光屏中央,安装器材时,应使烛焰和光屏中心位于凸透镜的主光轴上;(2)由图可知,此时物距小于像距,根据凸透镜成实像时的规律知,成倒立、放大的实像;此时2f＞u=20 cm＞f,v=60 cm＞2f,即20 cm＞f＞10 cm,因此透镜焦距可能为15 cm,故选C;(3)把蜡烛向左移动一小段距离,此时物距增大,根据凸透镜成实像时,物远像近像变小可知,此时像成在光屏的前方,为了使光屏上再次成清晰的像,可在蜡烛与凸透镜之间的适当位置放一个合适的近视眼镜,近视眼镜是凹透镜,凹透镜对光线具有发散作用,会将光线推迟会聚成像。

【分析】
本题围绕“探究凸透镜成像的规律”实验展开，需分三步思考：
1. 第一问：实验时要让像成在光屏中央，需调整烛焰、凸透镜、光屏的中心位置，明确对应的基准线；
2. 第二问：先从图中计算物距和像距，根据实像时物距与像距的大小关系判断成像性质，再结合凸透镜成放大实像的规律推导焦距范围，选出符合的选项；
3. 第三问：蜡烛左移后物距变化，根据实像的“物远像近”规律判断像的位置，结合凹透镜的发散作用确定矫正用的眼镜类型。
【解析】
(1) 为使像成在光屏的中央，安装器材时，应调整烛焰和光屏的中心位于凸透镜的主光轴上；
(2) 由图可知，物距$ u = 30\,\mathrm{cm} - 10\,\mathrm{cm} = 20\,\mathrm{cm} $，像距$ v = 90\,\mathrm{cm} - 30\,\mathrm{cm} = 60\,\mathrm{cm} $。实像时，物距小于像距，根据凸透镜成像规律，此时成倒立、放大的实像；成放大实像需满足$ f ＜ u ＜ 2f $且$ v ＞ 2f $，代入$ u=20\,\mathrm{cm} $、$ v=60\,\mathrm{cm} $，可得$ 10\,\mathrm{cm} ＜ f ＜ 20\,\mathrm{cm} $，选项中只有15cm符合，故选C；
(3) 蜡烛向左移动，物距增大，根据凸透镜成实像时“物远像近像变小”，像会成在光屏前方，需用对光线有发散作用的透镜使光线推迟会聚，近视眼镜是凹透镜，因此应放近视眼镜。
【答案】
(1)主光轴 (2)放大；C (3)近视
【知识点】
凸透镜成像规律、近视眼及其矫正
【点评】
本题是凸透镜成像规律的基础应用题型，涵盖实验操作要求、成像性质判断、焦距推导及视力矫正，需熟练掌握成像规律的条件，属于中等难度的实验题。
【难度系数】
0.6

13[2025江苏常州中考,中]小明探究“凸透镜成像规律”。

(1)实验前应在光具座上将烛焰中心、透镜光心、光屏中心调到。

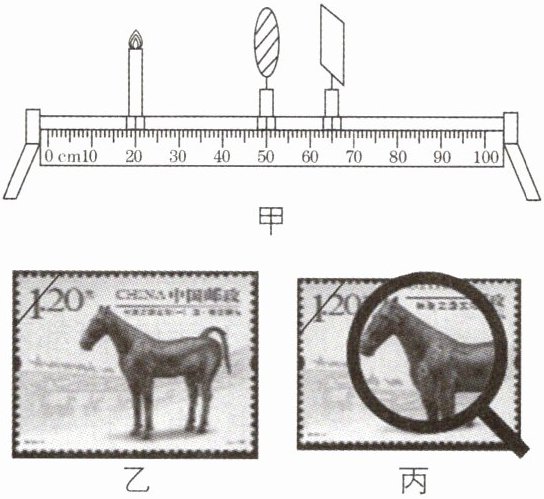

(2)调节蜡烛、凸透镜、光屏的位置如图甲所示,光屏上呈现烛焰清晰的倒立、的实像;生活中的利用了该成像特点。
(3)一张邮票如图乙所示,手持凸透镜靠近该邮票,如图丙所示,透过凸透镜看到的是正立、放大的像。

13.(1)同一高度 (2)缩小 照相机(答案不唯一) (3)虚
【解析】(1)在探究凸透镜成像规律的实验中,为了使像能成在光屏的中心,实验前应在光具座上将烛焰中心、透镜光心、光屏中心调到同一高度。(2)由图甲可知,物距u=30 cm,像距v=15 cm,此时物距大于像距,根据凸透镜成像规律,u＞2f,f＜v＜2f,此时光屏上会成倒立、缩小的实像,生活中的照相机就是利用了这一成像特点。(3)手持凸透镜靠近邮票(如图丙所示),此时物距小于一倍焦距,根据凸透镜成像规律,透过凸透镜看到的是正立、放大的虚像。

【分析】
本题考查凸透镜成像规律的实验操作及应用，解题思路如下：
1. 第(1)问：回忆凸透镜成像实验的基本要求，实验前需调整烛焰、透镜、光屏的中心在同一高度，确保像能成在光屏中央，便于观察。
2. 第(2)问：先计算图甲中的物距和像距，再根据凸透镜成像规律判断成像性质，结合生活实例确定应用。
3. 第(3)问：手持凸透镜靠近邮票时，物距小于一倍焦距，根据凸透镜成像规律判断像的性质。
【解析】
(1) 在探究凸透镜成像规律的实验中，为了使像能够成在光屏的中心，便于清晰观察像，实验前应在光具座上将烛焰中心、透镜光心、光屏中心调到同一高度。
(2) 由图甲可知，蜡烛在20.0cm刻度处，凸透镜在50.0cm刻度处，光屏在65.0cm刻度处，因此物距u=50.0cm -20.0cm=30.0cm，像距v=65.0cm -50.0cm=15.0cm。此时物距大于像距，根据凸透镜成像规律，当u＞2f时，f＜v＜2f，光屏上会呈现烛焰清晰的倒立、缩小的实像，生活中的照相机就是利用这一成像特点工作的。
(3) 手持凸透镜靠近邮票时，物距小于凸透镜的一倍焦距，根据凸透镜成像规律，此时透过凸透镜会看到正立、放大的虚像，这是放大镜的成像原理。
【答案】
(1)同一高度 (2)缩小；照相机 (3)虚
【知识点】
凸透镜成像规律；实验操作；实像与虚像
【点评】
本题围绕凸透镜成像规律的实验展开，考查实验操作要点、成像规律的应用，属于基础题型，需要学生熟练掌握凸透镜成像的基本规律及实验注意事项，难度适中。
【难度系数】
0.7
