9. 探究光的折射时,折射角与入射角的关系如图所示,使一束光从甲介质斜射入乙介质,测量并记录入射角和折射角大小。改变光束射向O点的角度,进行多次实验,数据如表格所示：

|序号|1|2|3|4|
|入射角|10°|20°|30°|40°|
|折射角|15.1°|30.7°|48.6°|73.8°|
(1)当光从甲介质斜射入乙介质发生折射时,折射角(选填“大于”“小于”或“等于”)入射角；折射角随着入射角的增大而。
(2)做完第4次实验后,同学们又使一束光从乙介质中以73.8°的入射角射入甲介质,测得折射角恰好为40°,这说明在折射现象中,。

(1) 大于，增大
(2) 光路是可逆的

(1) 根据表中数据，入射角分别为10°，20°，30°，40°时，折射角分别为15.1°，30.7°，48.6°，73.8°。由此可以看出，当光从甲介质斜射入乙介质时，折射角大于入射角，并且折射角随着入射角的增大而增大。
(2) 当光从乙介质以73.8°的入射角射入甲介质时，测得折射角为40°，这说明在折射现象中，光路是可逆的。

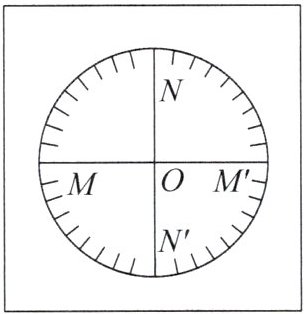

10. 小华想探究光从空气斜射入其他介质中发生折射时,光的偏折程度与介质种类是否有关。她选择了带有刻度的防水光屏(如图所示)、透明玻璃砖、水槽、激光笔等器材进行实验。
a. 小华将玻璃砖的上表面与MM'齐平放置,让激光笔发出的光沿着光屏与NN'成30°角入射到O点,记录下此时玻璃中折射光的折射角$r_1。$
b. 让激光笔发出的光沿着光屏与NN'成45°角入射到O点,记录下此时玻璃中折射光的折射角$r_2。$
c. 比较两次折射角的大小关系。
(1)请指出小华在探究过程中存在的问题。
(2)请你针对小华在探究过程中存在的问题,写出改正措施。

(1) 小华在探究过程中存在的问题：
没有控制入射角相同，且没有换用不同介质进行实验。
(2) 改正措施：
a. 将玻璃砖的上表面与$MM^\prime$齐平放置，让激光笔发出的光沿着光屏与$NN^\prime$成同一角度（如$30°$）入射到$O$点，分别用玻璃砖和水槽（装入水）进行实验，记录对应的折射角$r_玻$和$r_水$。
b. 比较$r_玻$和$r_水$的大小关系。

11. 将一矩形玻璃砖从中间斜切后,向左右沿水平直线拉开一小段距离,如图所示。一束光从左侧面垂直射入,画出这束光从右侧玻璃砖射出的折射光路图,保留作图痕迹。

（由于无法直接绘制图形，此处应根据光的折射规律作图：光垂直射入左侧玻璃砖，传播方向不变；从左侧玻璃砖斜射向空气时，折射角大于入射角；进入右侧玻璃砖时，折射角小于入射角（等于第一次的入射角），最终从右侧面垂直射出。）
注：实际答题时需在答题卡指定位置画出符合上述描述的光路图，保留法线、入射光线、折射光线及箭头等作图痕迹。
