9. (★★★)如图 12W2 - 9 所示,电源电压保持不变,闭合开关 S 后,灯泡$ L_1、$$L_2$都发光。一段时间后,其中一只灯泡突然熄灭,而电流表、电压表的示数都不变,产生这一现象的原因可能是【
A.灯泡$ L_1$断路
B.灯泡$ L_1$短路
C.灯泡$ L_2$断路
D.灯泡$ L_2$短路
A
】A.灯泡$ L_1$断路
B.灯泡$ L_1$短路
C.灯泡$ L_2$断路
D.灯泡$ L_2$短路
答案
A
解析
分析电路图可知，灯泡$L_1$和$L_2$并联，电流表测$L_2$的电流，电压表测电源电压。一只灯泡突然熄灭，而电流表、电压表的示数都不变，说明故障出现在与电流表串联的这条支路上，且不是短路（若短路会导致电流表读数过大甚至损坏，且电压表读数会变化），所以是灯泡$L_1$或与$L_1$相关的支路发生断路，由于电流表和电压表读数不变，故$L_1$断路。

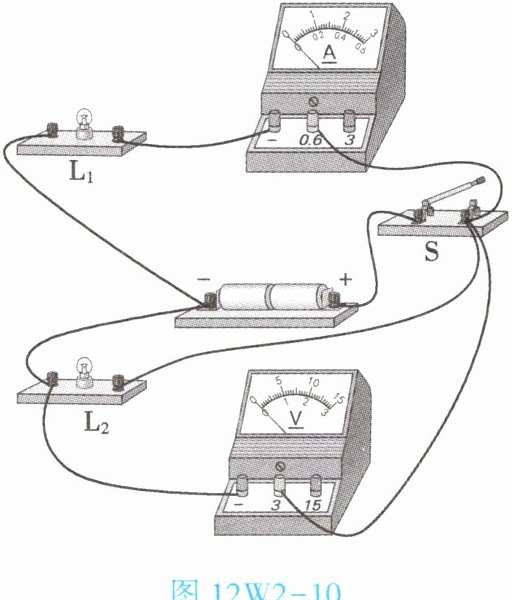

10. (★★★)小华用相同的小灯泡$ L_1、$$L_2$连成图 12W2 - 10 所示电路,闭合开关 S 后,发现灯泡$ L_1$不发光$,L_2$发光,电压表有示数,电流表示数为零。造成这种现象的原因可能是【
A.灯泡$ L_1$短路
B.灯泡$ L_1$断路
C.灯泡$ L_2$短路
D.开关 S 接触不良
B
】A.灯泡$ L_1$短路
B.灯泡$ L_1$断路
C.灯泡$ L_2$短路
D.开关 S 接触不良
答案
B
解析
首先判断电路状态，L₂发光说明L₂所在电路通路；电流表示数为零，说明电流表所在支路无电流；电压表有示数，说明电压表与电源两极连通。
若L₁短路（A），电路有电流，电流表应有示数，不符合；
若L₁断路（B），L₁支路断开，电流表（测L₁电流）无示数，L₂所在支路通路正常发光，电压表（测L₁电压，即电源电压）有示数，符合；
若L₂短路（C），电源短路，L₂不发光，电压表无示数，不符合；
若开关S接触不良（D），电路断路，L₂不发光，不符合。
若L₁短路（A），电路有电流，电流表应有示数，不符合；
若L₁断路（B），L₁支路断开，电流表（测L₁电流）无示数，L₂所在支路通路正常发光，电压表（测L₁电压，即电源电压）有示数，符合；
若L₂短路（C），电源短路，L₂不发光，电压表无示数，不符合；
若开关S接触不良（D），电路断路，L₂不发光，不符合。

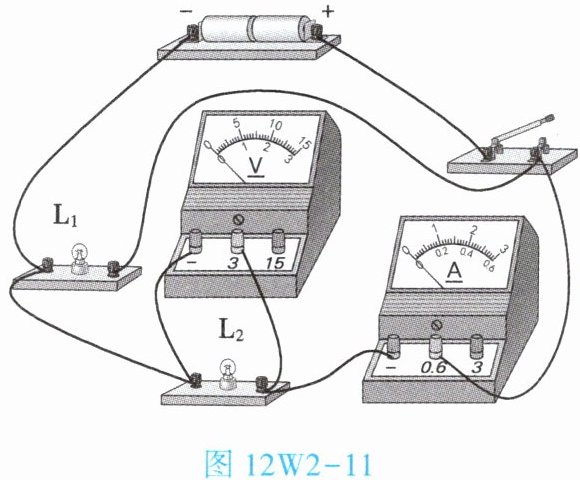

11. (★★★)如图 12W2 - 11 所示,闭合开关后,灯泡$ L_1、$$L_2$均正常发光。过一会儿,其中一只灯泡突然熄灭,但两电表仍有示数,与之前相比并没有明显的变化。造成此现象的原因可能是【
A.灯泡$ L_1$短路
B.灯泡$ L_1$断路
C.灯泡$ L_2$短路
D.灯泡$ L_2$断路
B
】A.灯泡$ L_1$短路
B.灯泡$ L_1$断路
C.灯泡$ L_2$短路
D.灯泡$ L_2$断路
答案
B
解析
首先确定电路连接及电表测量对象：两灯并联，电压表并联在L₁两端测电源电压，电流表串联在L₂支路测其电流。
若L₁短路（A）或L₂短路（C），电源短路，电流表、电压表示数异常（电流过大、电压表示数为0），不符合。
若L₂断路（D），L₂支路断开，电流表示数为0，不符合“两电表仍有示数”。
若L₁断路（B），L₁支路断开，L₂支路正常，电流表示数（L₂电流）不变，电压表仍测电源电压（示数不变），L₁熄灭，符合题意。
若L₁短路（A）或L₂短路（C），电源短路，电流表、电压表示数异常（电流过大、电压表示数为0），不符合。
若L₂断路（D），L₂支路断开，电流表示数为0，不符合“两电表仍有示数”。
若L₁断路（B），L₁支路断开，L₂支路正常，电流表示数（L₂电流）不变，电压表仍测电源电压（示数不变），L₁熄灭，符合题意。
12. (★★★)如图 12W2 - 12 所示,电源电压保持不变。开关 S 闭合后,灯泡$ L_1$和$ L_2$都发光,两只电表均有明显示数。过一会儿,其中一只灯泡熄灭,一只电表的示数变为零。若电路中只有一处故障,且只发生在灯泡$ L_1$或$ L_2$上,则下列判断正确的是【
A.可能是灯泡$ L_1$短路
B.可能是灯泡$ L_1$断路
C.一定是灯泡$ L_2$短路
D.一定是灯泡$ L_2$断路
A
】A.可能是灯泡$ L_1$短路
B.可能是灯泡$ L_1$断路
C.一定是灯泡$ L_2$短路
D.一定是灯泡$ L_2$断路
答案
A
解析
假设电路为串联，L1、L2串联，电流表测总电流，电压表并联在L1两端。初始状态两灯发光，电表有示数。若L1短路，L1熄灭，L2因电流增大更亮，电压表（L1两端）示数为0，电流表（总电流）变大，符合“一只灯灭，一只电表（电压表示数）为0”，故L1短路可能；若L1断路，串联电路断路，两灯均灭，不符合“一只灯灭”；若L2短路，总电阻减小，电流增大，L2熄灭，L1更亮，电压表（若并联L2）示数0，但选项C说“一定”，不成立；若L2断路，串联电路断路，两灯均灭，不符合。综上，L1短路可能，选A。
