2025年全效学习阶段发展评价八年级科学上册浙教版第76页答案

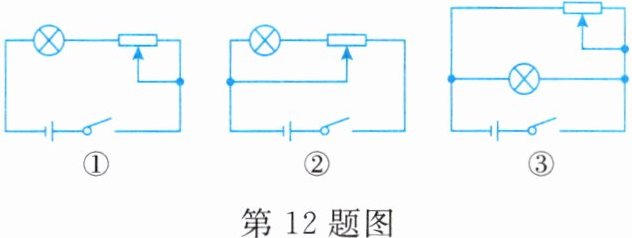

12. 如图所示的各电路图中,同种元件规格相同。当开关闭合后,既能利用滑动变阻器改变灯泡的亮度,又不会造成事故的电路是(
A
)

A.①
B.②
C.③
D.①②

答案

A

解析

要利用滑动变阻器改变灯泡亮度,需满足滑动变阻器与灯泡串联且“一上一下”接线,同时电路无短路风险。
图①:灯泡与滑动变阻器串联,滑动变阻器“一上一下”接入,滑片移动时接入电阻变化,电路电流变化,灯泡亮度改变;串联电路总电阻不为0,不会短路,安全。
图②:若滑动变阻器接“两下”,电阻不变,电流不变,亮度不变;若并联,灯泡电压不变,亮度不变,均无法改变亮度。
图③:若为并联,滑动变阻器电阻变化不影响灯泡电压,亮度不变;若滑动变阻器短路,会造成电源短路事故。
综上,只有①符合要求。

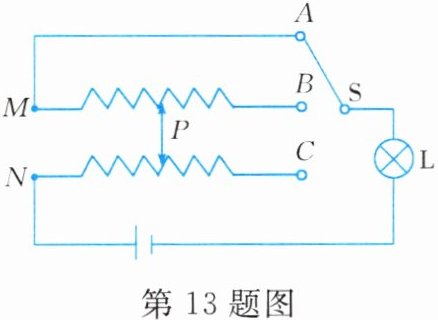

13. 如图所示,AM 为导线,BM、CN 为两根相同的电阻丝。下列说法不正确的是(
C
)

A.开关 S 和 A 端接触,滑片 P 向右移动,灯泡 L 变暗
B.开关 S 和 B 端接触,滑片 P 向右移动,灯泡 L 亮度不变
C.开关 S 和 C 端接触,滑片 P 向左移动,灯泡 L 变亮
D.开关 S 和 C 端接触,滑片 P 无论怎样移动,灯泡 L 的亮度都不变

答案

C

解析


选项A:S接A时,AM为导线,电路接入MP段电阻丝(M到滑片P)。滑片P向右移动,MP段长度变长,电阻增大,总电阻增大,电流减小,灯泡变暗,A正确。
选项B:S接B时,电路接入BM段总电阻(BM为完整电阻丝),滑片P移动不改变总电阻,电流不变,灯泡亮度不变,B正确。
选项C、D:S接C时,电路接入CN段总电阻(CN为完整电阻丝),滑片P移动不改变总电阻,电流不变,灯泡亮度不变,故D正确,C错误。

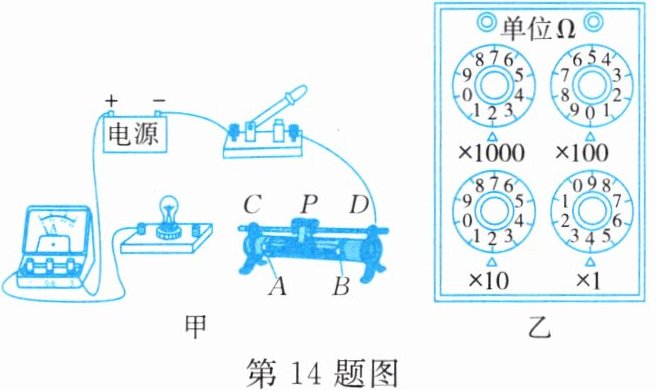

14. 如图甲所示为“用滑动变阻器改变灯泡亮度”的实验。

(1)要求滑动变阻器的滑片 P 向 A 端滑动时,灯泡变亮,则灯泡右接线柱应该接滑动变阻器的
A
(填字母)接线柱。
(2)开始实验后,甲组的同学发现无论怎样移动滑片 P,灯泡一直很暗且亮度不发生变化,这可能是因为
滑动变阻器接了A、B两个接线柱
;乙组的同学发现闭合开关时,灯泡立刻发出耀眼的光并很快熄灭,这可能是因为
滑动变阻器接了C、D两个接线柱(或滑片未移到最大阻值处)

(3)图乙中电阻箱的示数是
2024

答案


(1)A;
(2)滑动变阻器接了A、B两个接线柱;滑动变阻器接了C、D两个接线柱(或滑片未移到最大阻值处);
(3)2024

解析


(1)滑动变阻器滑片向A端滑动时灯泡变亮,即电流变大、电阻变小,需接入A接线柱(一上一下接法,下接线柱为A时,向A滑动电阻变小)。
(2)甲组:灯泡暗且亮度不变,说明滑动变阻器为定值电阻且阻值最大,可能接了A、B两个下接线柱;乙组:电流过大导致灯泡烧坏,可能接了C、D两个上接线柱(电阻为0)或滑片未在最大阻值处。
(3)电阻箱读数:2×1000Ω+0×100Ω+2×10Ω+4×1Ω=2024Ω。
15. [创新思维]某同学设计了一个风力测定仪,如图所示,O 是转动轴,OC 是金属杆,下面连接着一块受风板。无风时 OC 竖直于地面,风力越强,金属杆 OC 偏转的角度越大。AB 是一段圆弧形电阻,P 点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡 L,测风力时,闭合开关 S。通过分析可知:金属杆 OC 与圆弧形电阻 AB 组合在一起相当于一个
滑动变阻器
,当观察到小灯泡变亮时,则可以判定风力变
(选填“大”或“小”)。若要提高该装置反映风力大小的准确性,可采取的方法是
在电路中串联一个电流表

答案

滑动变阻器;大;在电路中串联一个电流表

解析

根据题意,风力测定仪的工作原理是通过金属杆 OC 的偏转改变圆弧形电阻 AB 上接入电路的电阻值。金属杆 OC 与圆弧形电阻 AB 组合相当于一个滑动变阻器,风力增强时,金属杆 OC 偏转角度增大,接入电路的电阻减小,使电路中电流增大,小灯泡变亮。因此,当观察到小灯泡变亮时,可以判定风力增大。
为了提高该装置反映风力大小的准确性,可以在电路中串联一个电流表,通过电流表示数变化更精确地反映风力大小变化。
