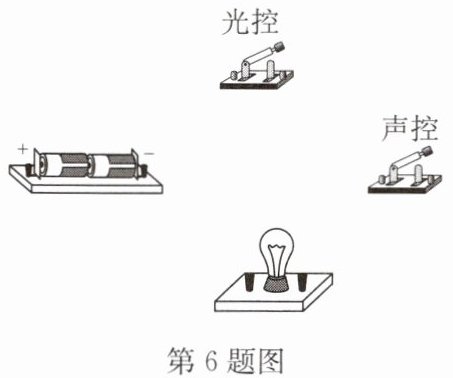

6.光控开关在天黑时自动闭合，声控开关在有声音时自动闭合.请用笔画线代替导线，将图中的器材连接成只有在夜晚且有人经过发声时，灯泡才会发光的电路.
甲
乙
甲
乙
答案
6.
解析
【分析】要实现“夜晚（光控开关闭合）且有人发声（声控开关闭合）时灯泡发光”，说明两个开关需要同时控制电路，即光控开关与声控开关应串联，只有两个开关都闭合时，电路才会导通，灯泡才会发光。连接电路时需遵循电流路径，从电源正极出发，依次连接各元件，最终回到电源负极。
【解析】连接步骤：1. 从电源正极接线柱引出导线，连接到灯泡的一个接线柱；2. 灯泡的另一个接线柱用导线连接到声控开关的一个接线柱；3. 声控开关的另一个接线柱用导线连接到光控开关的一个接线柱；4. 光控开关的另一个接线柱用导线连接到电源负极接线柱。这样两个开关串联，满足只有都闭合时电路导通，灯泡发光的要求。
【答案】
【知识点】串联电路、电路连接
【点评】本题结合生活中声光控灯的原理，考查串联电路的实际应用，理解开关串联的作用是解题关键，属于基础电路连接题。
【难度系数】0.5
【解析】连接步骤：1. 从电源正极接线柱引出导线，连接到灯泡的一个接线柱；2. 灯泡的另一个接线柱用导线连接到声控开关的一个接线柱；3. 声控开关的另一个接线柱用导线连接到光控开关的一个接线柱；4. 光控开关的另一个接线柱用导线连接到电源负极接线柱。这样两个开关串联，满足只有都闭合时电路导通，灯泡发光的要求。
【答案】
【知识点】串联电路、电路连接
【点评】本题结合生活中声光控灯的原理，考查串联电路的实际应用，理解开关串联的作用是解题关键，属于基础电路连接题。
【难度系数】0.5

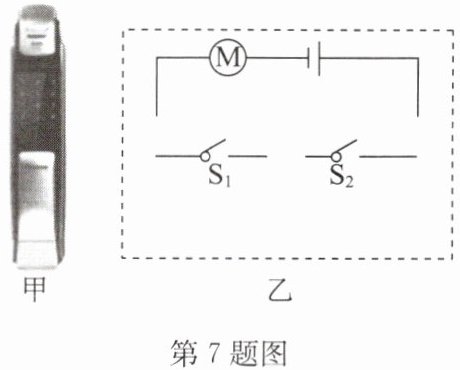

7.智能锁正在逐步走进千家万户，如图甲所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关$S_1$闭合，指纹正确相当于开关$S_2$闭合，开门由电动机完成。请你在图乙的虚线框中设计出符合上述要求的智能锁电路。
答案
7.
解析
【分析】
要实现密码（开关S₁）和指纹（开关S₂）两种认证方式都能单独控制电动机开门，需让两个开关互不影响，因此应将S₁和S₂并联，再与电动机M、电源串联，这样任意一个开关闭合时，电路接通，电动机工作完成开门。
【解析】
根据题意，两种认证方式独立控制开门，说明开关S₁与S₂为并联关系；将并联后的开关组与电动机M、电源依次连接，形成完整电路，即可满足“密码正确或指纹正确时，电动机工作开门”的要求。
【答案】
【知识点】
并联电路设计、电路连接
【点评】
本题结合智能锁的实际应用，考查电路的设计，核心是根据开关的控制作用判断连接方式，属于基础电路应用，贴近生活。
【难度系数】
0.5
要实现密码（开关S₁）和指纹（开关S₂）两种认证方式都能单独控制电动机开门，需让两个开关互不影响，因此应将S₁和S₂并联，再与电动机M、电源串联，这样任意一个开关闭合时，电路接通，电动机工作完成开门。
【解析】
根据题意，两种认证方式独立控制开门，说明开关S₁与S₂为并联关系；将并联后的开关组与电动机M、电源依次连接，形成完整电路，即可满足“密码正确或指纹正确时，电动机工作开门”的要求。
【答案】
【知识点】
并联电路设计、电路连接
【点评】
本题结合智能锁的实际应用，考查电路的设计，核心是根据开关的控制作用判断连接方式，属于基础电路应用，贴近生活。
【难度系数】
0.5

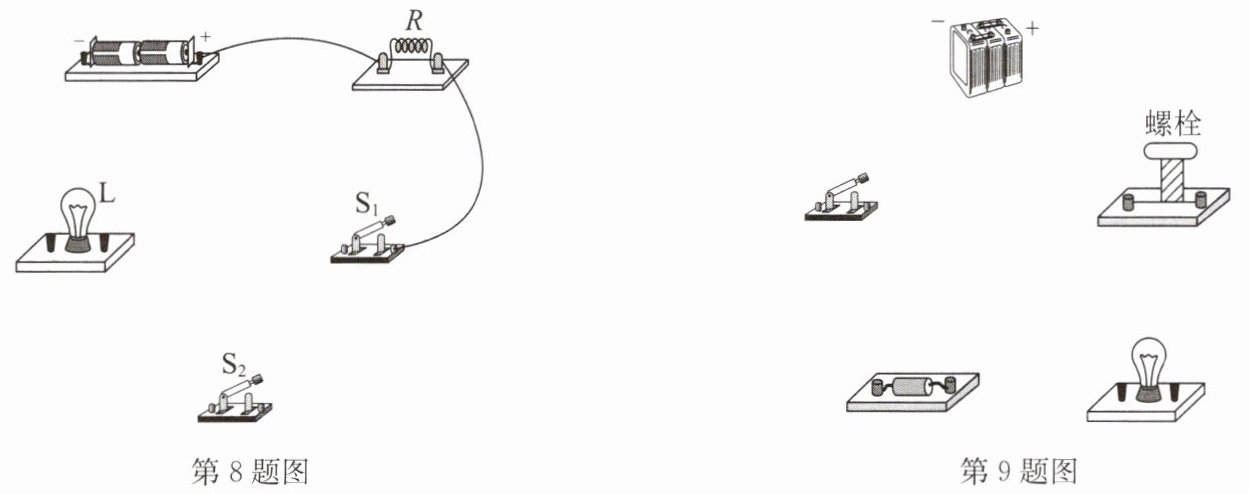

8.许多轿车上设有“安全带未系提示系统”，如图所示，司机坐在座椅上时，压力开关$S_1$闭合，仪表盘上的指示灯L亮起，提示司机系好安全带；系好安全带则开关$S_2$闭合，指示灯L被短路熄灭，请用笔画线代替导线连接符合上述条件的模拟电路图.（R为保护电阻）
答案
8.
解析
【分析】
要设计符合要求的模拟电路，需明确各开关的功能：压力开关$S_1$闭合时指示灯$L$亮，说明$S_1$控制整个电路的通断；开关$S_2$闭合时指示灯$L$被短路熄灭，说明$S_2$需与$L$并联，这样$S_2$闭合时会短路$L$；同时为避免$S_2$闭合时电源短路，需在干路串联保护电阻$R$。解题思路：先确定干路元件的连接，再将$L$与$S_2$并联后接入电路，满足开关的控制要求。
【解析】
1. 干路连接：从电源正极出发，依次连接保护电阻$R$、开关$S_1$，形成干路；
2. 支路连接：将指示灯$L$的一端接在$S_1$的输出端，另一端接电源负极；将开关$S_2$与指示灯$L$并联，即$S_2$的一端接$S_1$与$L$之间的节点，另一端接电源负极；
最终电路满足：$S_1$闭合、$S_2$断开时，电流经$R$、$S_1$、$L$形成回路，$L$亮；$S_1$、$S_2$都闭合时，$S_2$短路$L$，电流经$R$、$S_1$、$S_2$形成回路，$L$熄灭，且$R$防止电源短路，符合要求。
【答案】
【知识点】
电路设计、短路、串并联电路
【点评】
本题结合生活中的“安全带未系提示系统”考查电路设计，需理解开关的控制作用和短路的特点，将物理知识与实际场景结合，是基础的电路应用题。
【难度系数】
0.5
要设计符合要求的模拟电路，需明确各开关的功能：压力开关$S_1$闭合时指示灯$L$亮，说明$S_1$控制整个电路的通断；开关$S_2$闭合时指示灯$L$被短路熄灭，说明$S_2$需与$L$并联，这样$S_2$闭合时会短路$L$；同时为避免$S_2$闭合时电源短路，需在干路串联保护电阻$R$。解题思路：先确定干路元件的连接，再将$L$与$S_2$并联后接入电路，满足开关的控制要求。
【解析】
1. 干路连接：从电源正极出发，依次连接保护电阻$R$、开关$S_1$，形成干路；
2. 支路连接：将指示灯$L$的一端接在$S_1$的输出端，另一端接电源负极；将开关$S_2$与指示灯$L$并联，即$S_2$的一端接$S_1$与$L$之间的节点，另一端接电源负极；
最终电路满足：$S_1$闭合、$S_2$断开时，电流经$R$、$S_1$、$L$形成回路，$L$亮；$S_1$、$S_2$都闭合时，$S_2$短路$L$，电流经$R$、$S_1$、$S_2$形成回路，$L$熄灭，且$R$防止电源短路，符合要求。
【答案】
【知识点】
电路设计、短路、串并联电路
【点评】
本题结合生活中的“安全带未系提示系统”考查电路设计，需理解开关的控制作用和短路的特点，将物理知识与实际场景结合，是基础的电路应用题。
【难度系数】
0.5
9.小明设计了一个高铁轨道螺栓警报器模型电路，其原理是金属螺栓连接在电路中，当螺栓松动掉落时，它会与下端的导线分离而断开，此时电灯亮起而发出警报。请用笔画线代替导线，连接如图所示的器材完成电路设计。
答案
9.
解析
【分析】
要实现螺栓完好时电灯不亮、螺栓掉落时电灯亮，需利用短路原理：将金属螺栓与电灯并联，开关控制整个电路。当螺栓完好时，螺栓作为导体使电灯短路，电灯不发光；当螺栓松动掉落，螺栓所在支路断开，电流只能通过电灯，电灯亮起报警。连接时需形成完整回路，保证开关控制电路通断。
【解析】
电路连接步骤：
1. 将蓄电池的正极与螺栓的右侧接线柱相连；
2. 螺栓的左侧接线柱与电灯的右侧接线柱相连；
3. 电灯的左侧接线柱与开关的一端相连；
4. 开关的另一端与蓄电池的负极相连，同时确保螺栓完好时导通，实现电灯短路，断开时电灯通路。
【答案】
【知识点】
电路连接、短路现象
【点评】
本题结合高铁螺栓报警的实际场景，考查电路设计与短路的应用，需将物理知识与实际问题结合，理解短路的工作原理，难度适中。
【难度系数】
0.5
要实现螺栓完好时电灯不亮、螺栓掉落时电灯亮，需利用短路原理：将金属螺栓与电灯并联，开关控制整个电路。当螺栓完好时，螺栓作为导体使电灯短路，电灯不发光；当螺栓松动掉落，螺栓所在支路断开，电流只能通过电灯，电灯亮起报警。连接时需形成完整回路，保证开关控制电路通断。
【解析】
电路连接步骤：
1. 将蓄电池的正极与螺栓的右侧接线柱相连；
2. 螺栓的左侧接线柱与电灯的右侧接线柱相连；
3. 电灯的左侧接线柱与开关的一端相连；
4. 开关的另一端与蓄电池的负极相连，同时确保螺栓完好时导通，实现电灯短路，断开时电灯通路。
【答案】
【知识点】
电路连接、短路现象
【点评】
本题结合高铁螺栓报警的实际场景，考查电路设计与短路的应用，需将物理知识与实际问题结合，理解短路的工作原理，难度适中。
【难度系数】
0.5
10.如图所示，某学校物理“创新”实验小组的同学要设计一个自动防盗报警电路，要求：晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请用笔画线代替导线，按要求连接如图所示的电路元件。
答案
10.
解析
【分析】
要满足题目要求：开关S闭合后，AB完好时灯亮电铃不响，AB断开时灯亮电铃响。需利用导线短路用电器的原理，将细导线AB与电铃并联，使AB完好时电铃被短路，AB断开时电铃接入电路，再将该并联部分与灯泡、开关、电源串联，即可实现题目要求。
【解析】
连接电路的具体步骤：
1. 电源正极连接灯泡的上端，灯泡下端连接一个节点；
2. 该节点引出两条支路：一条连接细导线AB的A端，另一条连接电铃的左端；
3. 细导线AB的B端与电铃的右端汇合后，连接开关S的一端；
4. 开关S的另一端连接电源负极。
这样连接后，AB完好时电铃被短路，电流经AB、开关回到电源，电铃不响，灯亮；AB断开时，电流只能经电铃、开关回到电源，电铃响，灯仍亮，完全符合题目要求。
【答案】
【知识点】
电路设计、短路应用、串并联电路
【点评】
本题结合防盗报警的实际场景，考查学生对电路短路、串并联电路的理解与应用，需要根据题目要求设计合理电路，是一道联系实际的电路基础题。
【难度系数】
0.5
要满足题目要求：开关S闭合后，AB完好时灯亮电铃不响，AB断开时灯亮电铃响。需利用导线短路用电器的原理，将细导线AB与电铃并联，使AB完好时电铃被短路，AB断开时电铃接入电路，再将该并联部分与灯泡、开关、电源串联，即可实现题目要求。
【解析】
连接电路的具体步骤：
1. 电源正极连接灯泡的上端，灯泡下端连接一个节点；
2. 该节点引出两条支路：一条连接细导线AB的A端，另一条连接电铃的左端；
3. 细导线AB的B端与电铃的右端汇合后，连接开关S的一端；
4. 开关S的另一端连接电源负极。
这样连接后，AB完好时电铃被短路，电流经AB、开关回到电源，电铃不响，灯亮；AB断开时，电流只能经电铃、开关回到电源，电铃响，灯仍亮，完全符合题目要求。
【答案】
【知识点】
电路设计、短路应用、串并联电路
【点评】
本题结合防盗报警的实际场景，考查学生对电路短路、串并联电路的理解与应用，需要根据题目要求设计合理电路，是一道联系实际的电路基础题。
【难度系数】
0.5
