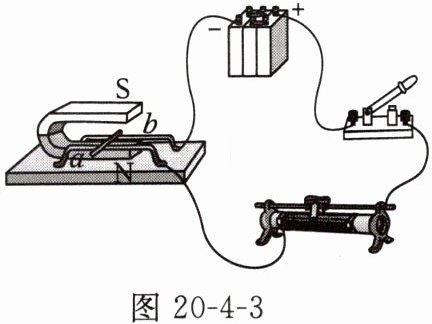

8. 同学们利用如图20-4-3所示的装置进行实验。实验中将金属导体棒ab放在磁场中两根平行的金属导轨上,闭合开关,导体棒ab向右运动；断开开关,将磁体的磁极对调后闭合开关,导体棒ab向左运动。由上述实验现象可以得出的结论是()。

A.导体棒ab在磁场中的受力大小与电流大小有关
B.导体棒ab在磁场中的受力方向与磁场方向有关
C.导体棒ab在磁场中的受力方向与电流大小有关
D.导体棒ab在磁场中的受力大小与磁场强弱有关

B

【解析】
实验中，断开开关后将磁体磁极对调，改变了磁场方向，保持电流方向等其他因素不变，闭合开关后导体棒ab的运动方向改变，说明其受力方向改变，由此可知导体棒ab在磁场中的受力方向与磁场方向有关。
【答案】
B
【知识点】
磁场对通电导体的作用；控制变量法
【点评】
本题通过控制变量法探究磁场对通电导体受力方向的影响因素，需明确实验中变量的控制与改变，是对控制变量法应用的基础考查。
【难度系数】
0.8

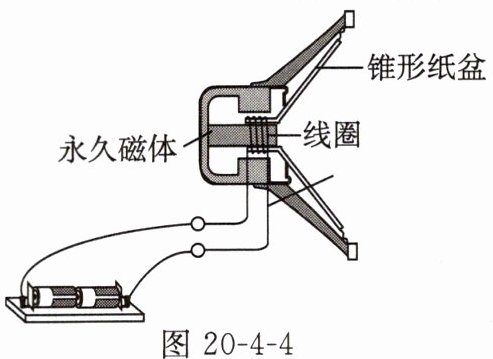

9. 某实验小组探究扬声器的发声原理,如图20-4-4所示,在扬声器的线圈两端连接干电池,以下说法正确的是()。

A.扬声器会持续发声
B.线圈会持续受到磁场的作用力
C.扬声器中的线圈会左右振动
D.减小电压,扬声器发出的声音会更响

B

【解析】
扬声器线圈接干电池时，线圈中通过恒定直流电：
电流方向不变，磁场方向固定，线圈受力方向恒定，不会左右振动，扬声器无法持续发声，故A、C错误；
线圈中有恒定电流，会持续受到磁场的作用力，B正确；
接干电池时扬声器不发声，减小电压也不会出现声音更响的情况，D错误。
【答案】
B
【知识点】
通电导体在磁场中受力；扬声器工作原理
【点评】
本题考查扬声器的工作原理，需区分直流电与交流电对线圈的作用差异，掌握恒定电流下线圈的受力特点。
【难度系数】
0.6

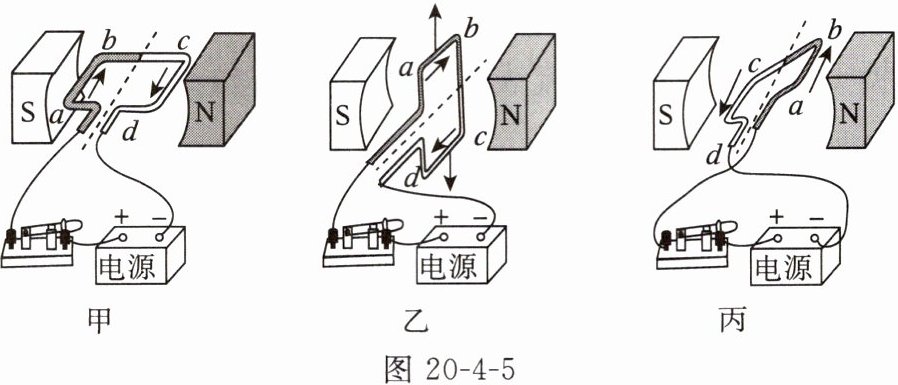

10. 图20-4-5是研究通电线圈在磁场中运动的实验,使线圈位于磁体两磁极间的磁场中。

(1)使线圈静止在图乙位置上,闭合开关,发现线圈并没有转动,这是因为这个位置是线圈的平衡位置,此时线圈上下两个边所受的力大小(选填“相等”或“不相等”)。
(2)使线圈静止在图甲位置上,闭合开关,线圈受力沿顺时针方向转动,并由于而越过平衡位置,但不能继续转下去,最后要返回平衡位置。使线圈静止在图丙的位置上,这是刚才线圈冲过平衡位置以后所到达的地方,闭合开关,线圈逆时针转动。由此我们可以分析出线圈不能连续转动的原因是线圈越过平衡位置以后,受到的力会(选填“促进”或“阻碍”)它转动。
(3)生活中的电动机都能连续转动且具有平稳的动力,实际的电动机是通过来实现这一目的的。

(1)相等
(2)惯性 阻碍
(3)换向器

【解析】
(1) 线圈在平衡位置时，上下两个边所受的力是一对平衡力，大小相等、方向相反，因此线圈静止，故填“相等”。
(2) 线圈在图甲位置受力转动后，由于惯性会越过平衡位置；当线圈越过平衡位置后，受力方向与转动方向相反，会阻碍线圈转动，所以无法继续转动下去。
(3) 实际电动机通过换向器及时改变线圈中的电流方向，从而改变线圈的受力方向，使线圈能够持续平稳转动。
【答案】
(1) 相等
(2) 惯性；阻碍
(3) 换向器
【知识点】
通电线圈在磁场中受力；惯性；电动机原理
【点评】
本题考查通电线圈在磁场中的运动规律，需理解平衡位置的受力特点、惯性的作用以及换向器的功能，注重对电动机工作原理的理解。
【难度系数】
0.7
