5. 如图15-21所示,当开关S断开时,两个灯泡都发光。当开关S闭合时,可能出现的现象是(
$A. L_1$不发光$,L_2$发光
$B. L_1$和$L_2$都发光
$C. L_2$不发光$,L_1$发光
$D. L_1$和$L_2$都不发光
A
)。(两个灯泡始终完好)$A. L_1$不发光$,L_2$发光
$B. L_1$和$L_2$都发光
$C. L_2$不发光$,L_1$发光
$D. L_1$和$L_2$都不发光
答案
A
解析
当开关S断开时，两灯泡串联，均发光。当开关S闭合时，开关S与灯泡L₁并联，L₁被短路，不发光，电流通过L₂，L₂发光。
A
A
6. 图15-22是一个封闭的电路盒,盒面上可见两个灯泡和一个开关。闭合开关时,两个灯泡一起亮；断开开关时,两个灯泡一起灭。根据此现象
不能
(选填“能”或“不能”)判断这两个灯泡是串联的,理由是并联电路的干路开关也能控制两个灯泡
。答案
不能 并联电路的干路开关也能控制两个灯泡

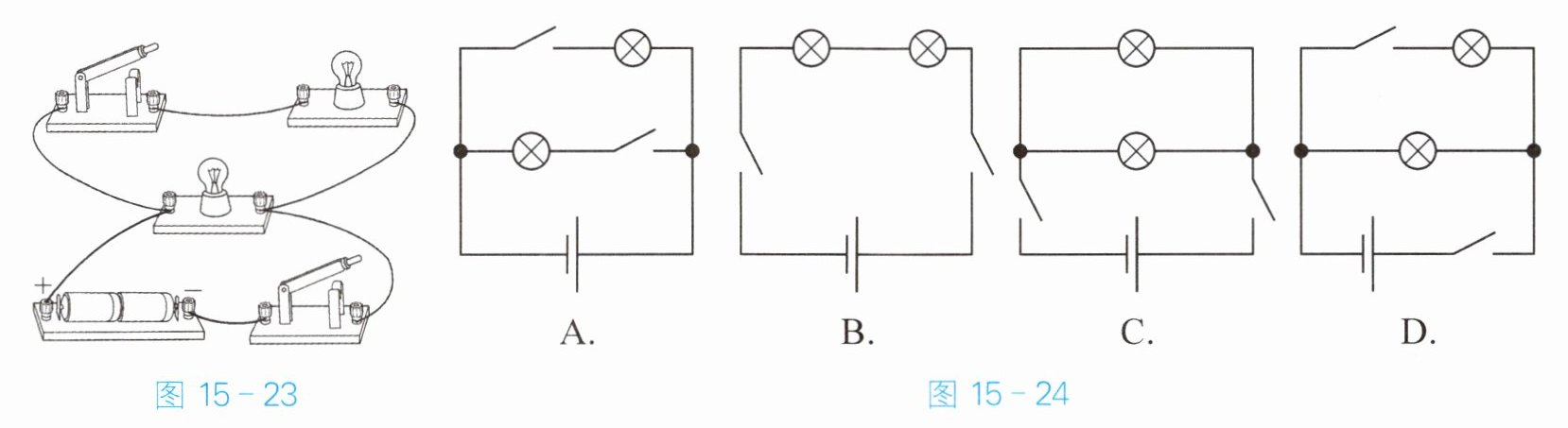

7. 图15-23是某次实验的电路。图15-24中,与其相对应的电路图是(
D
)。答案
D

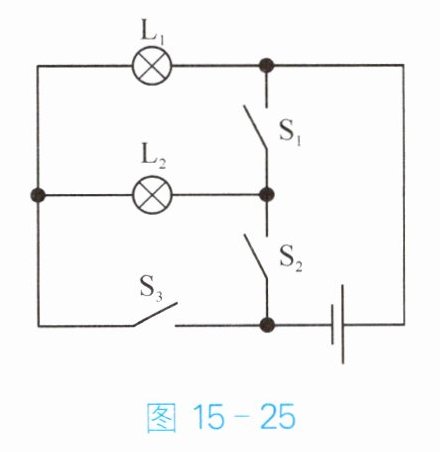

8. 在图15-25所示的电路中,初始时开关$S_1、$$S_2、$$S_3$断开。要使灯泡$L_1$和$L_2$组成串联电路,应闭合开关
S₂
；要使灯泡$L_1$和$L_2$组成并联电路,应闭合开关S₁、S₃
。若同时闭合开关S₁、S₂
,电路处于短路状态,这是绝对不允许的。答案
S₂ S₁、S₃ S₁、S₂
解析
$S_2$；$S_1$、$S_3$；$S_1$、$S_2$
9. 光控开关的作用是有光时,开关断开,无光时开关闭合；声控开关的作用是有声音时,开关闭合,无声音时开关断开。请用笔画线表示导线,将图15-26中的光控开关、声控开关和灯泡正确地连入电路,要求灯泡只在无光且有声音时才亮。
答案
如图 2 所示
