17. 在比较纸锥下落快慢的活动中:

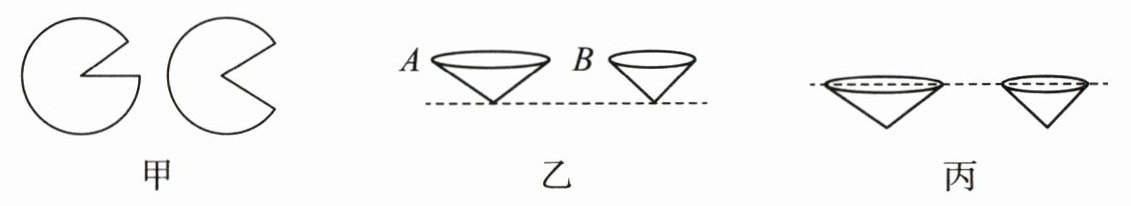

(1) 如图甲所示,把两个等大的圆纸片裁去大小不等的扇形,做成如图乙所示的两个锥角不等的纸锥.为了比较纸锥下落的快慢,将两个锥角不同的纸锥从同一高度同时释放时,应该选择图(选填“乙”或“丙”)所示的位置开始释放,通过比较来比较纸锥下落的快慢.
(2) 在测量两个纸锥的下落速度时,发现时间较难测量,为了便于测量时间,应该在图乙中选择纸锥(选填“A”或“B”)进行实验较好.
(3) 小芳所在的兴趣小组用闪光照相机探究纸锥竖直下落的运动情况,照相机每隔$0.2\ s$曝光一次.兴趣小组拍下的照片如图丁所示,由此可以判断此纸锥下落的速度变化情况是(选填“不变”“先变大后不变”或“一直变大”).若测得纸锥在A、B两位置间的实际距离为$6.40\ cm$,则A、B两位置间纸锥的速度为$m/s$.

(1)乙；下落时间；(2)A；(3)先变大后不变；0.16

(1)为保证下落高度相同，应选择纸锥初始位置高度一致的图乙释放；通过比较下落时间（相同路程比时间）来比较快慢。(2)锥角大的纸锥空气阻力大、下落慢，时间易测，A为锥角大的纸锥。(3)纸锥下落先加速后匀速（阻力等于重力）；速度v=s/t=0.064m/0.4s=0.16m/s。

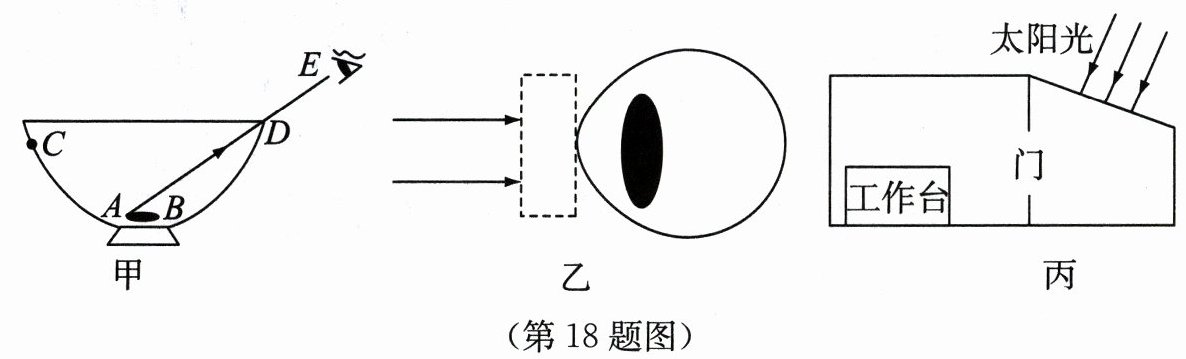

18. (6分)(1) 如图甲所示,人眼在E处通过碗的边缘点D刚好能看到空碗底部硬币的左边缘点A.现在向碗里缓慢加水,当水面到达C处时,人眼仍在E处,但能通过点D看到硬币的右边缘点B.用一条光线示意以上光学现象(并画出水面、法线).
(2) 根据近视眼的成因和矫正方法,在如图乙所示的虚线框内画出矫正所需的透镜并完成光路图.
(3) 小明同学在实验室做实验,工作台上光线太暗,小明想利用两块平面镜,通过光的反射将室外的太阳光引到工作台上.请你通过光学作图,在图丙中帮助小明完成这一构想.

(1) 从$B$点作一条光线到$D$点，光线在水面处发生折射，折射光线沿$D$E传播，先画水面（过$C$点作水平线），再在$D$点画法线（垂直于水面），光线从$B$点出发经水面下$C$点附近折射后沿$D E$传播。
(2) 在图乙虚线框内画凹透镜，使入射光线经凹透镜折射后，折射光线能会聚到视网膜上，从透镜左侧平行入射的光线经凹透镜发散后，再经眼睛折射会聚到视网膜上。
(3) 在图丙中，从门上边缘选一点，从该点向第一块平面镜作入射光线，根据反射定律画出反射光线，反射光线射向第二块平面镜，再根据反射定律画出经第二块平面镜反射后的光线，使反射光线射向工作台。
故答案参见上述作图步骤（由于无法直接画图，以文字描述作图关键步骤）。
