16.(1907)为了用电安全,小伟利用所学的物理知识为爷爷家老化的电路进行检修,设计了如图所示的部分电路。请在遵守安全用电原则的前提下,用笔画线代替导线将插座、带开关的电灯正确接入电路。
两孔插座的接法：左孔接零线，右孔接火线；带开关的灯泡的接法：火线首先进开关，再入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。
答案
两孔插座的接法：左孔接零线，右孔接火线；
带开关的灯泡的接法：火线首先进开关，再入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。
故答案为：上孔接地线；左孔接零线；右孔接火线；火线进开关，再接灯泡顶端的金属点，零线接灯泡的螺旋套。
带开关的灯泡的接法：火线首先进开关，再入灯泡顶端的金属点，零线直接接入灯泡的螺旋套。
故答案为：上孔接地线；左孔接零线；右孔接火线；火线进开关，再接灯泡顶端的金属点，零线接灯泡的螺旋套。

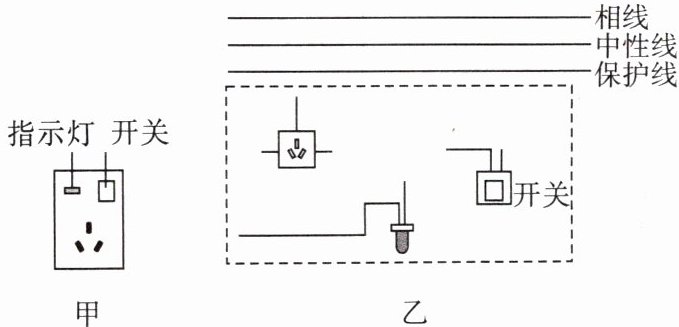

17.(1907,1910)小李家墙上装有一款三孔插座(图甲),在使用过程中发现:插线板上的指示灯在开关断开时不发光,插孔无法正常工作。而开关闭合时,指示灯发光,插孔正常工作。若指示灯损坏,开关闭合时插孔也能正常工作。在符合安全用电原则下,请在图乙中用笔画线代替导线,画出该插座在家庭电路中的连接。
答案
根据家庭电路连接规则及题目条件，连接如下：
1. 相线接入开关输入端，开关输出端分两支路；
2. 一支路连接指示灯一端，指示灯另一端接中性线；
3. 另一支路连接三孔插座右孔（相线孔）；
4. 中性线直接连接三孔插座左孔（中性线孔）；
5. 保护线直接连接三孔插座上孔（保护线孔）。
（注：实际画图时，用笔画线按上述路径连接各点，确保开关控制相线，指示灯与插孔并联。）
1. 相线接入开关输入端，开关输出端分两支路；
2. 一支路连接指示灯一端，指示灯另一端接中性线；
3. 另一支路连接三孔插座右孔（相线孔）；
4. 中性线直接连接三孔插座左孔（中性线孔）；
5. 保护线直接连接三孔插座上孔（保护线孔）。
（注：实际画图时，用笔画线按上述路径连接各点，确保开关控制相线，指示灯与插孔并联。）

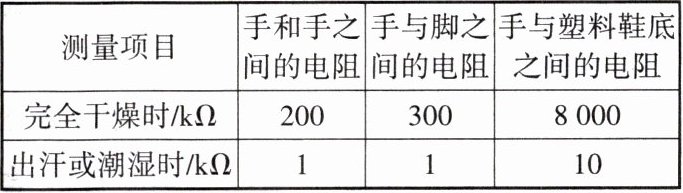

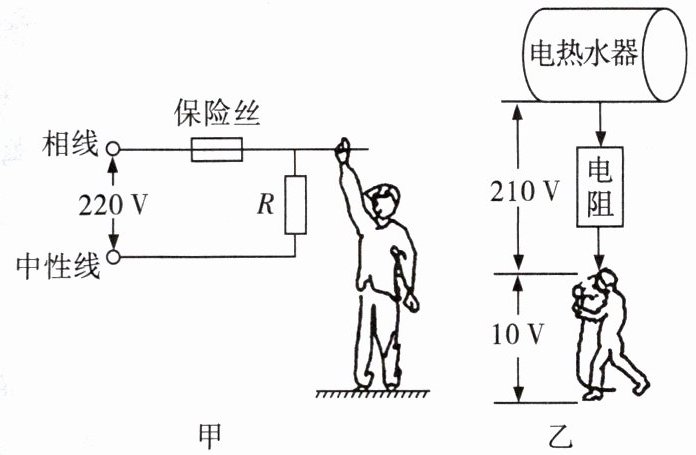

18.(1902,1903,1905)随着家庭电气化程度越来越高,用电安全是一个十分突出的问题。下表提供了一组人体电阻的数据。如图甲所示,用电器R的阻值为44 Ω,电路中还有熔断电流为8 A的保险丝。则:
(1)一个全身潮湿的人,赤脚站在地上,由于不小心,手接触相线,发生触电事故,则通过人体的电流是
(2)当发现有人触电时,应该第一时间
(3)为用电安全,有的电热水器安装了防电墙。防电墙技术就是在电热水器内部形成永久性电阻,从而降低异常情况下经过人体的电流值。经过防电墙处理后,发生异常情况时,人体承受的电压约为10 V,如图乙所示,这就保证了人体安全。若人体的最大电阻约为$20 MΩ(1 MΩ= 10^6 Ω),$求防电墙的电阻大约是多少。
(1)一个全身潮湿的人,赤脚站在地上,由于不小心,手接触相线,发生触电事故,则通过人体的电流是
0.22
A,通过计算分析此时保险丝不会
(选填"会"或"不会")熔断。(2)当发现有人触电时,应该第一时间
切断电源
,在触电者未脱离电源前,严禁直接用手去触及伤员。(3)为用电安全,有的电热水器安装了防电墙。防电墙技术就是在电热水器内部形成永久性电阻,从而降低异常情况下经过人体的电流值。经过防电墙处理后,发生异常情况时,人体承受的电压约为10 V,如图乙所示,这就保证了人体安全。若人体的最大电阻约为$20 MΩ(1 MΩ= 10^6 Ω),$求防电墙的电阻大约是多少。
防电墙与人体串联，人体的最大电阻$R_{人}=20M\Omega = 20×10^{6}\Omega$，人体承受的电压$U_{人}=10V$，因串联电路中总电压等于各分电压之和，所以防电墙两端的电压$U_{墙}=U - U_{人}=220V - 10V = 210V$，因串联电路中各处的电流相等，所以电路中的电流$I_{串}=\frac{U_{人}}{R_{人}}=\frac{U_{墙}}{R_{墙}}$，即$\frac{10V}{20×10^{6}\Omega}=\frac{210V}{R_{墙}}$，解得$R_{墙}=4.2×10^{9}\Omega = 4200M\Omega$。
答案
（1）由表中数据可知，全身潮湿时手与脚之间的电阻$R^{\prime} = 1k\Omega = 1000\Omega$，通过人体的电流$I^{\prime}=\frac{U}{R^{\prime}}=\frac{220V}{1000\Omega}=0.22A$；
由于并联电路中干路电流等于各支路电流之和，所以通过保险丝的电流：$I_{总}=I+I^{\prime}=5A + 0.22A = 5.22A$，因为$5.22A\lt 8A$，所以保险丝不会熔断。
（2）当发现有人触电时，应该第一时间切断电源，在触电者未脱离电源前，严禁直接用手去触及伤员。
（3）防电墙与人体串联，人体的最大电阻$R_{人}=20M\Omega = 20×10^{6}\Omega$，人体承受的电压$U_{人}=10V$，
因串联电路中总电压等于各分电压之和，所以防电墙两端的电压$U_{墙}=U - U_{人}=210V - 10V = 200V$，
因串联电路中各处的电流相等，所以电路中的电流$I_{串}=\frac{U_{人}}{R_{人}}=\frac{U_{墙}}{R_{墙}}$，即$\frac{10V}{20×10^{6}\Omega}=\frac{200V}{R_{墙}}$，解得$R_{墙}=4×10^{8}\Omega = 400M\Omega$。
由于并联电路中干路电流等于各支路电流之和，所以通过保险丝的电流：$I_{总}=I+I^{\prime}=5A + 0.22A = 5.22A$，因为$5.22A\lt 8A$，所以保险丝不会熔断。
（2）当发现有人触电时，应该第一时间切断电源，在触电者未脱离电源前，严禁直接用手去触及伤员。
（3）防电墙与人体串联，人体的最大电阻$R_{人}=20M\Omega = 20×10^{6}\Omega$，人体承受的电压$U_{人}=10V$，
因串联电路中总电压等于各分电压之和，所以防电墙两端的电压$U_{墙}=U - U_{人}=210V - 10V = 200V$，
因串联电路中各处的电流相等，所以电路中的电流$I_{串}=\frac{U_{人}}{R_{人}}=\frac{U_{墙}}{R_{墙}}$，即$\frac{10V}{20×10^{6}\Omega}=\frac{200V}{R_{墙}}$，解得$R_{墙}=4×10^{8}\Omega = 400M\Omega$。
